Produktbeskrivning

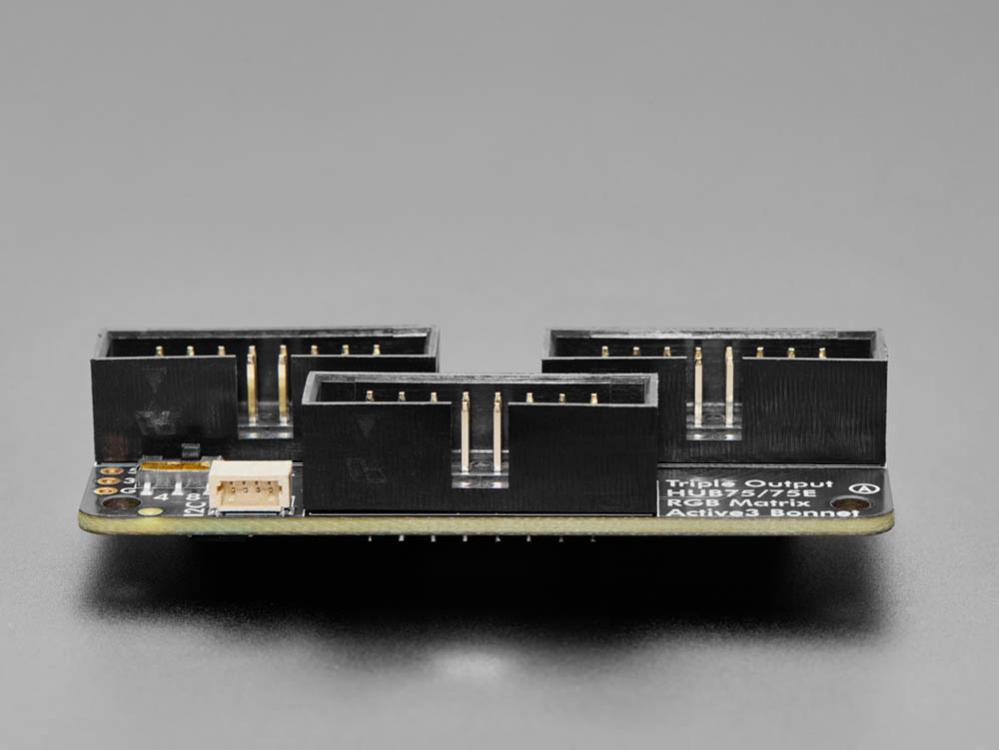

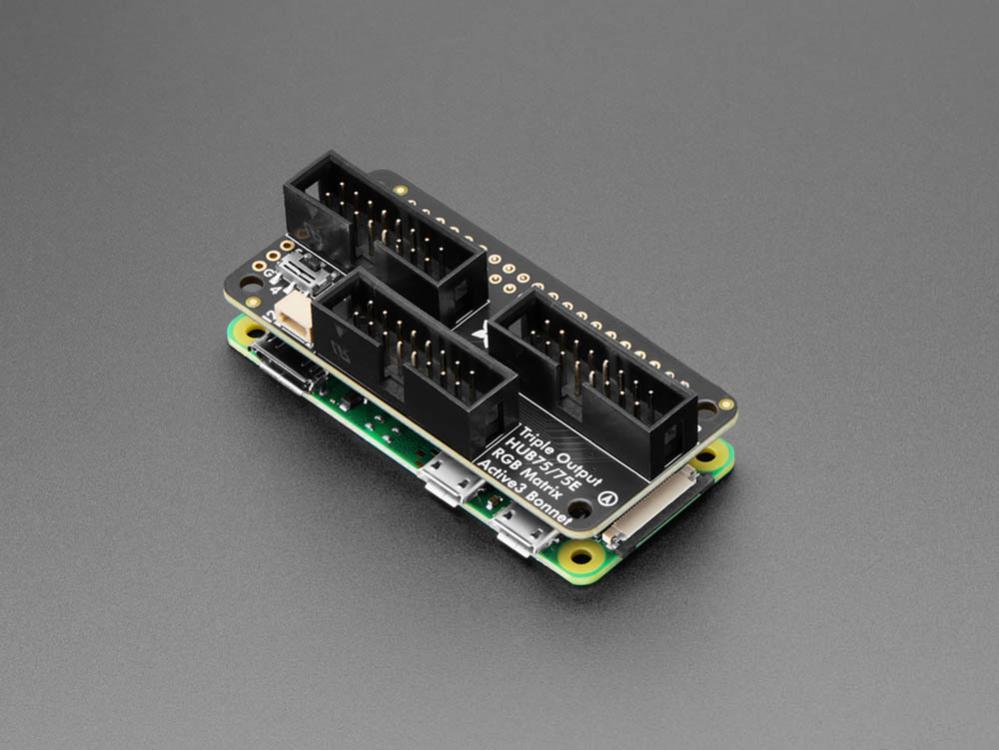

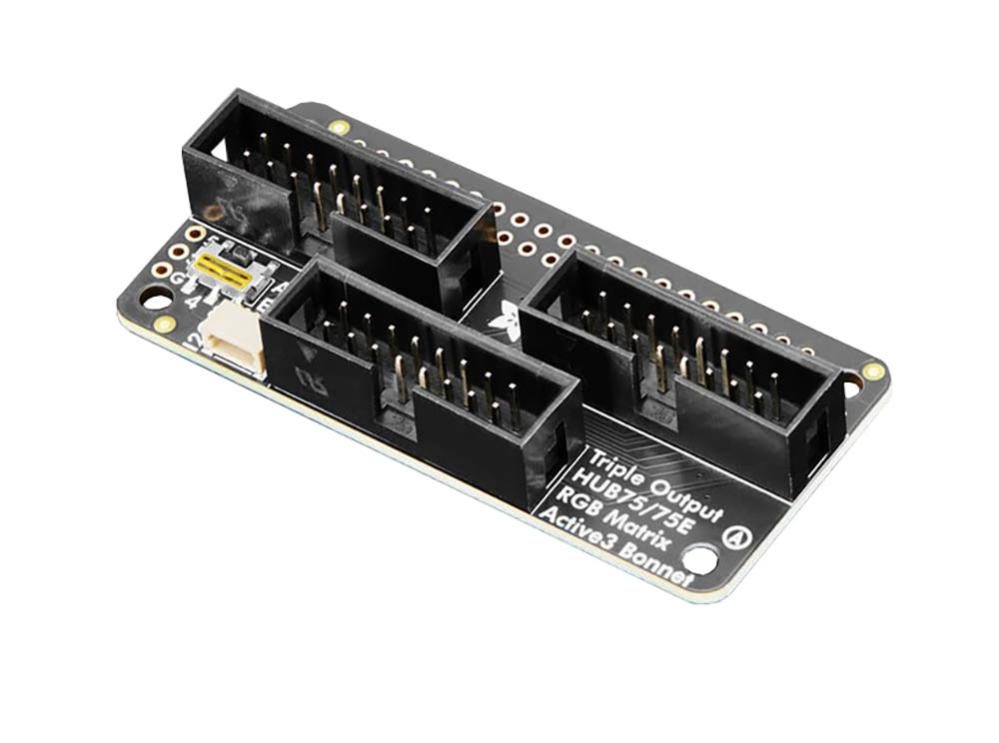

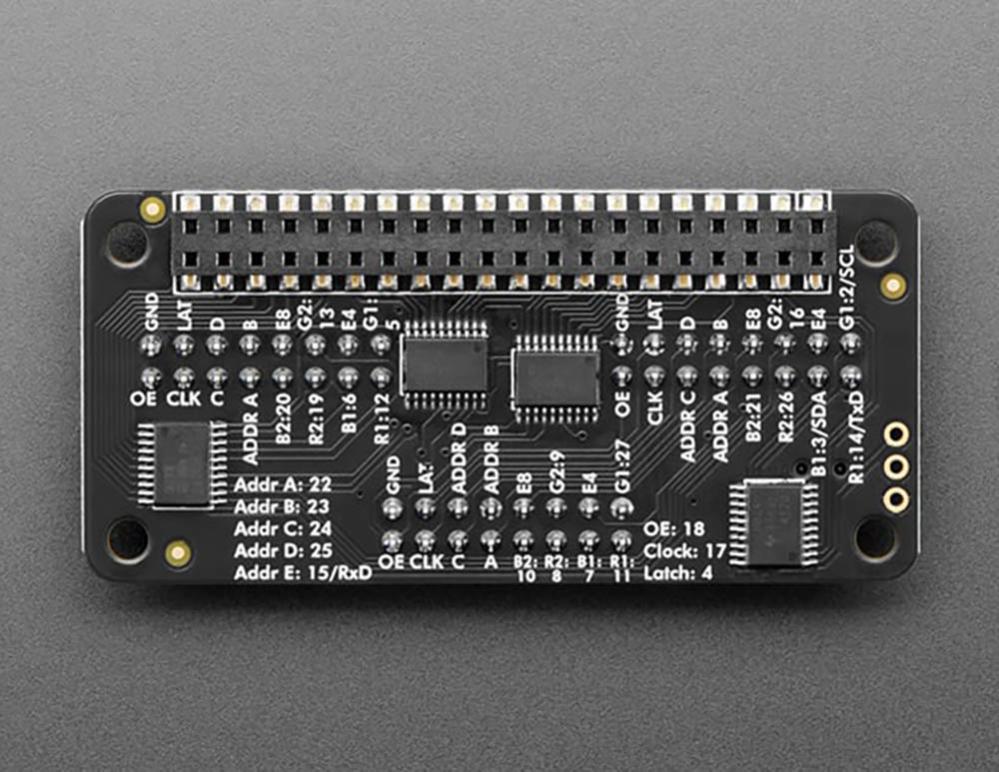

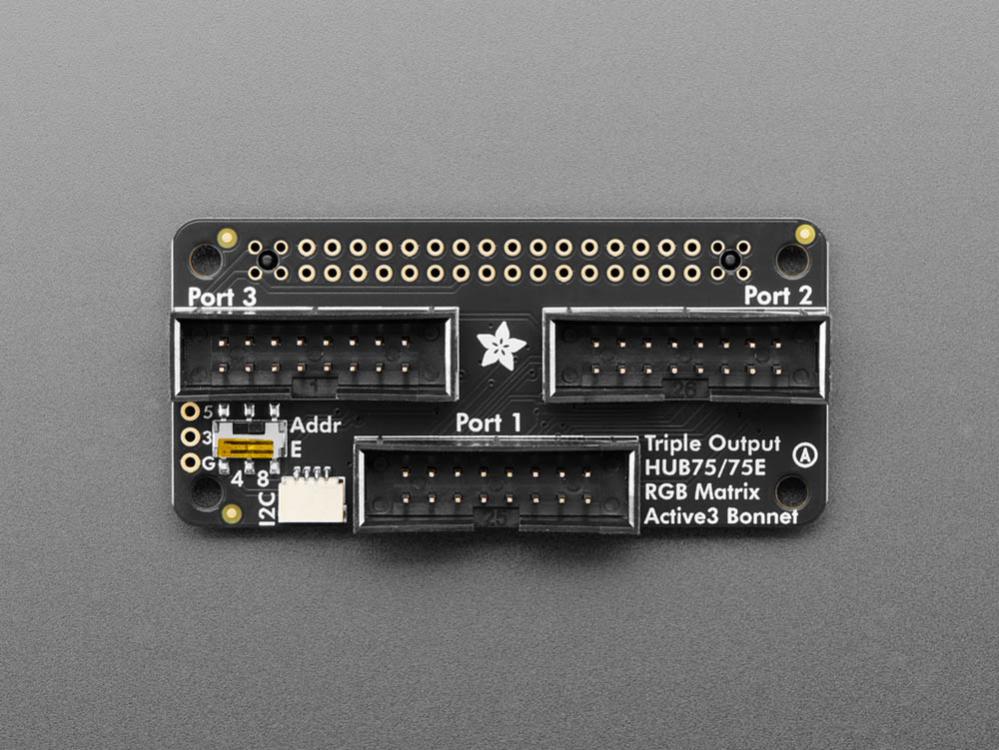

Adafruit Triple LED Matrix Bonnet är ett expansionskort för Raspberry Pi som används för att styra HUB75 RGB LED-matriser. Kortet ansluts direkt till Raspberry Pi via dess 40-poliga GPIO-kontakt och kan driva tre parallella kedjor med HUB75-matriser.

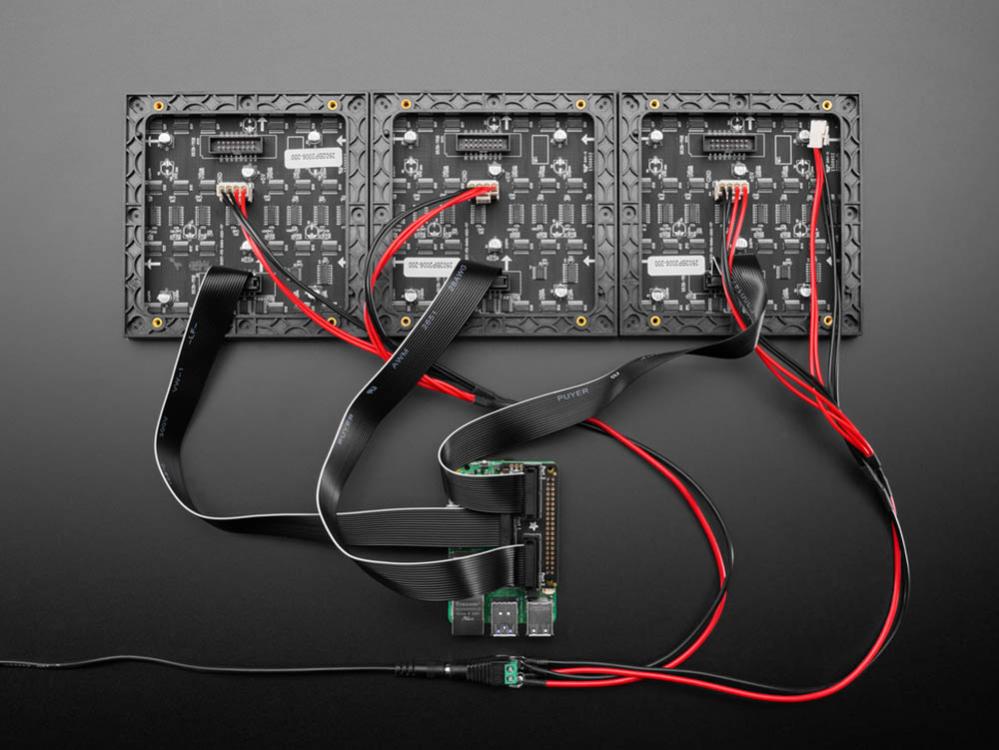

Inbyggda nivåomvandlare konverterar Raspberry Pi:s 3.3 V-logik till 5 V-logik för styrning av matriserna. Strömförsörjningen av LED-matriserna hanteras inte av kortet utan måste anslutas separat. Flera matriser kan seriekopplas i varje kedja.

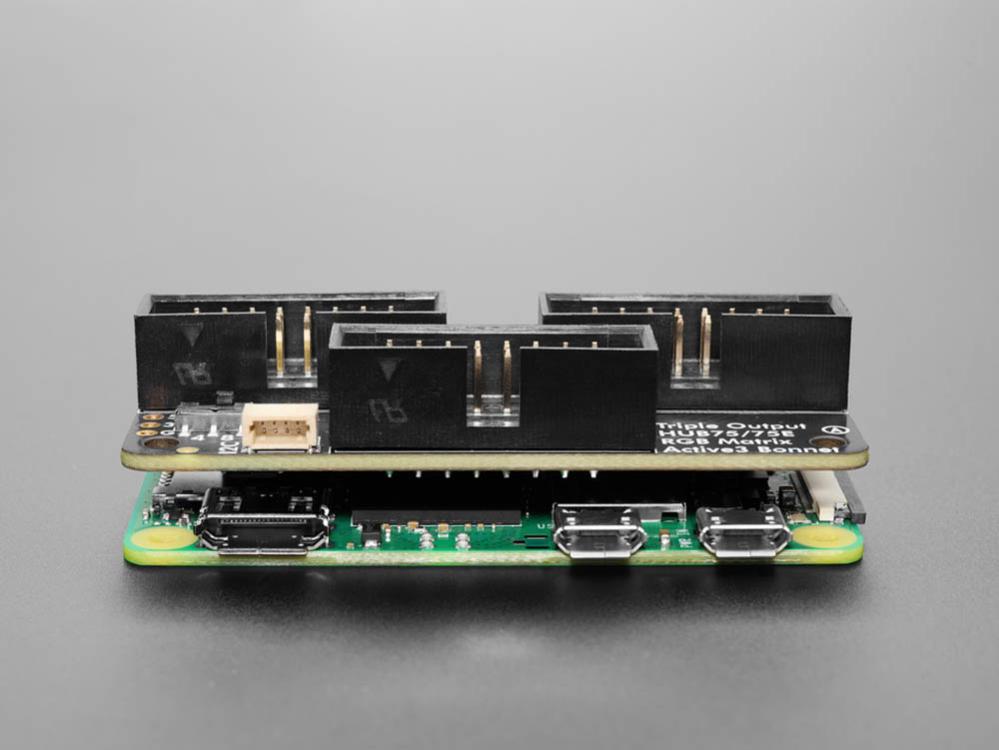

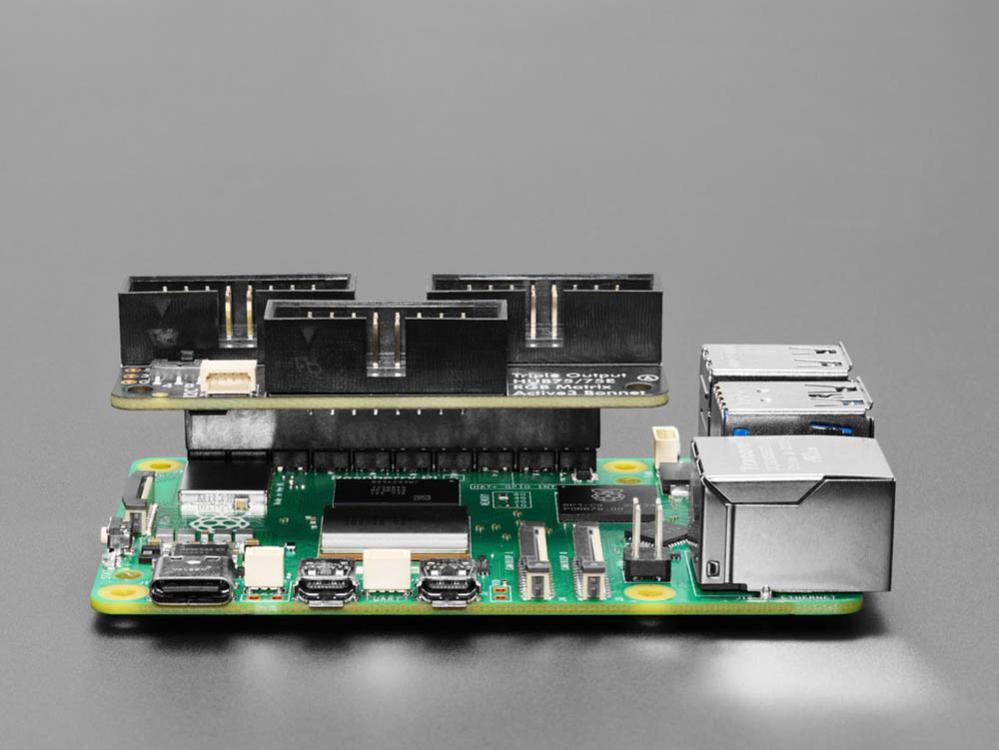

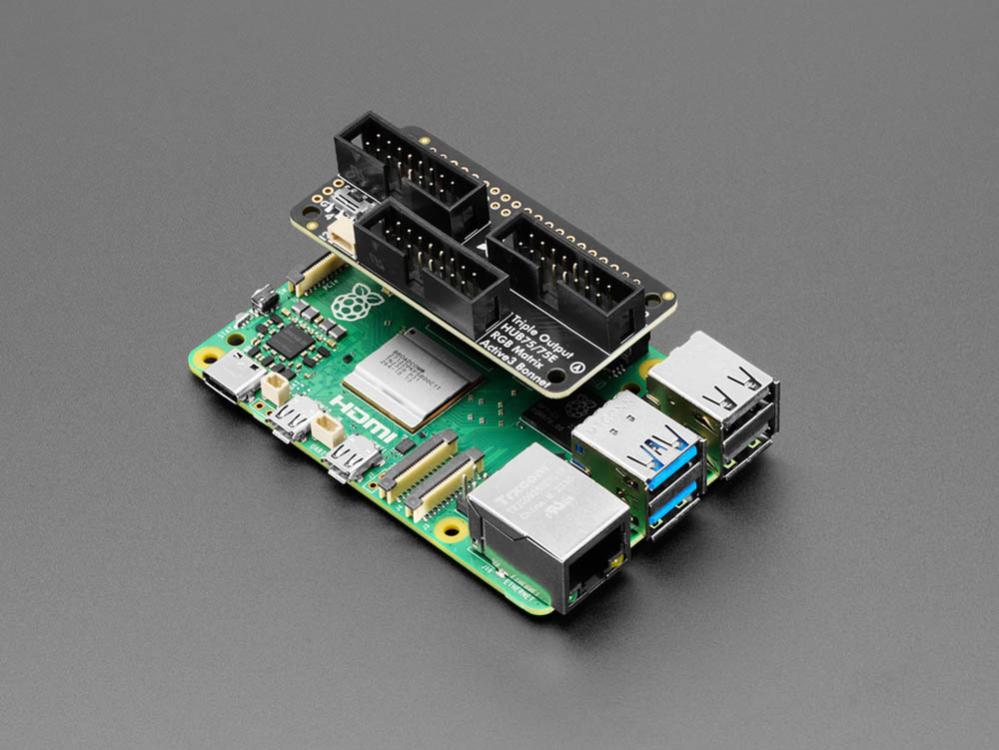

Kortet fungerar med Raspberry Pi-modeller med 40-polig GPIO-kontakt, inklusive Zero, Zero2, Pi 3, Pi 4 och Pi 5. För bästa prestanda rekommenderar Adafruit Raspberry Pi 4 eller Pi 5.
Specifikationer:
- Tillverkare: Adafruit
- Produkt-ID: 6358
- Typ: Expansionskort för HUB75 RGB LED-matriser
- Antal parallella matriskedjor: 3
- Pinout: Active3
- Anslutning till Raspberry Pi: 2 x 20-polig GPIO-kontakt
- Logiknivå, Raspberry Pi: 3.3 V
- Logiknivå, HUB75: 5 V

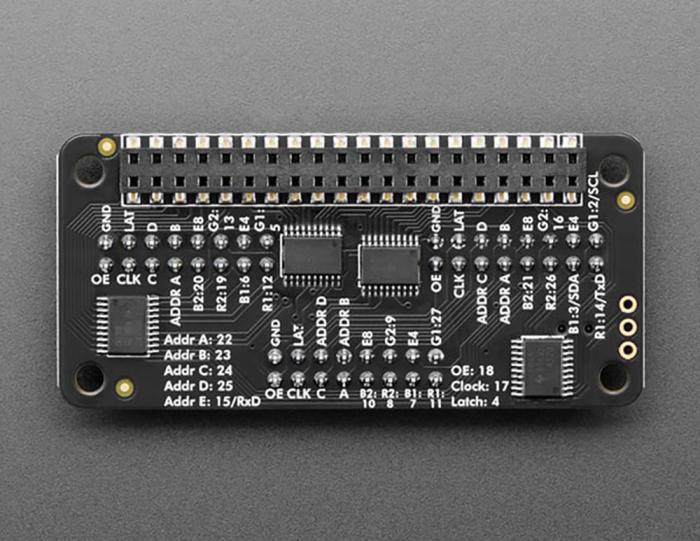

- Nivåomvandlare: Ja, inbyggda
- Kompatibla LED-matriser: HUB75 RGB, 16 x 32, 32 x 32, 32 x 64 och 64 x 64
- Montering: Färdigmonterad
- Lödning krävs: Nej
