Produktbeskrivning

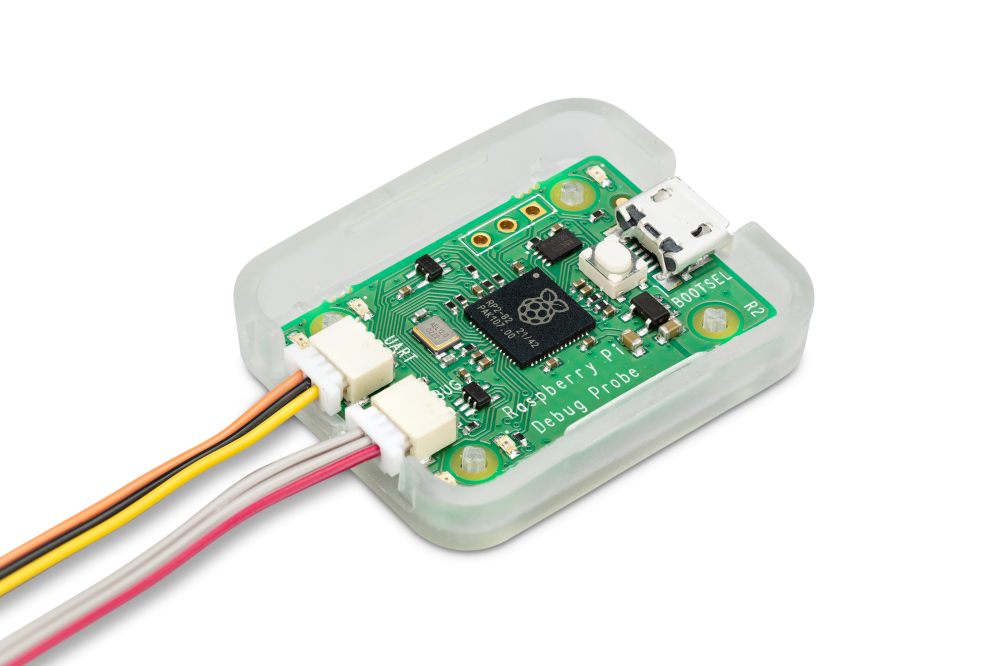

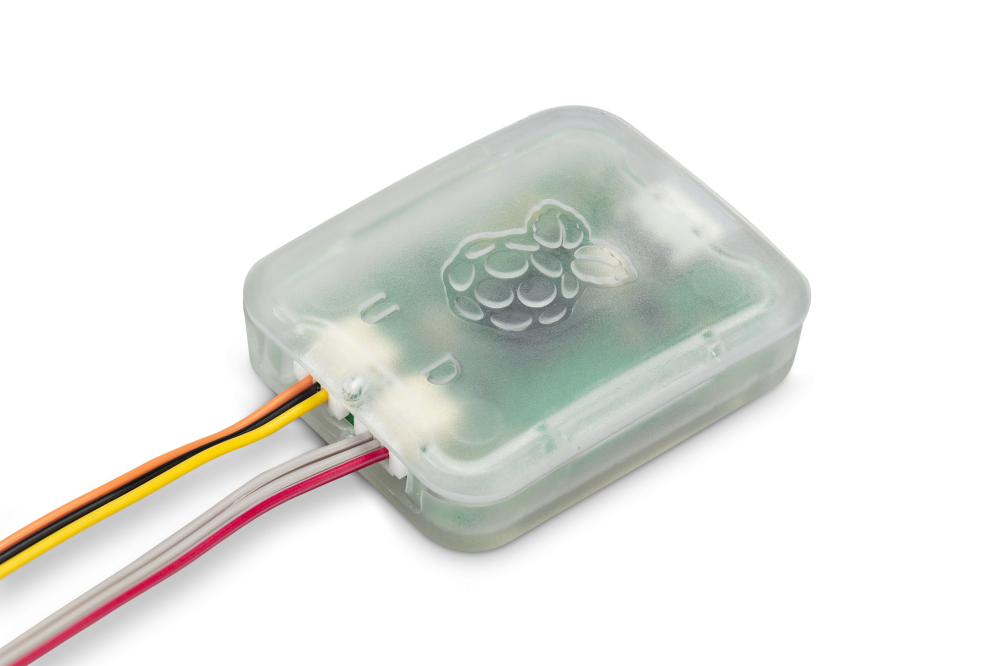

Raspberry Pi Debug Probe är en komplett USB-till-serie-debugger med SWD (Arm Serial Wire Debug) och UART-funktionalitet. Utformad för Raspberry Pi Pico (som har SWD-kontakt) och andra mikrokontrollers, men fungerar även med Raspberry Pi 5 (och äldre modeller) via UART-anslutningen. Avsedd för felsökning och programmering. Den används t.ex. tillsammans med open source-mjukvaran Picoprobe från Raspberry Pi, som har öppen källkod.

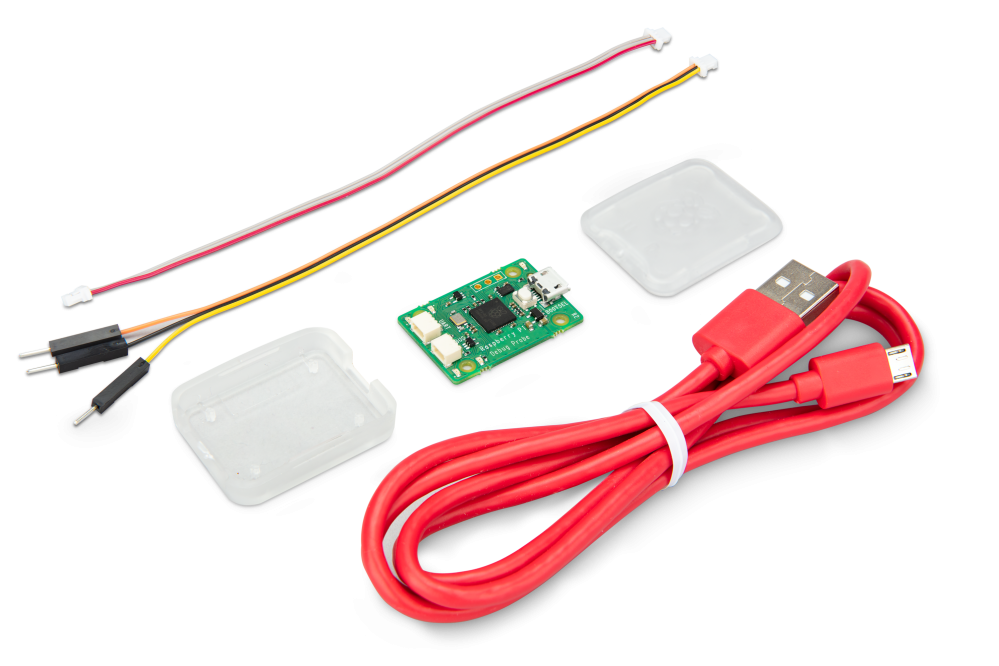

Levereras med allt som krävs för att komma igång: debugger, USB-kabel och tre olika debugging-kablar.
Firmware är open source och uppdateras enkelt genom att man håller ned BOOTSEL-knappen samtidigt som man ansluter Debug Probe till datorn. Debug Proben dyker då upp som en volym på datorn där firmware kan dras och släppas. Debug Probe kopierar firmwaren, matar ur sig själv och startar om.
Protokol: UART, SWD (CMSIS-DAP v2)
Standard: Följer CMSIS-DAP-standarden och stödjer OpenOCD samt andra CMSIS-DAP-kompatibla mjukvaror.
Medföljande kablar: JST-SH till JST-SH, en JST-SH till tre labbsladdar (dupont hane/stift) och en JST-SH till tre labbsladdar (dupont hona/hylsa).
Färgkodning: orange: TX/SC (från Debug Probe), svart: jord, gul: RX/SD (till Debug Probe).
Logiknivån är 3.3 V. En lysdiod visar när debuggern är på, ytterligare fyra (två gröna och två gula) visar aktivitet.
Även kompatibel med de “original” Pico-korten som saknar SWD (JST-SH) kontakt; anslut då labbsladdarna direkt till rätt pinnar.
