Produktbeskrivning

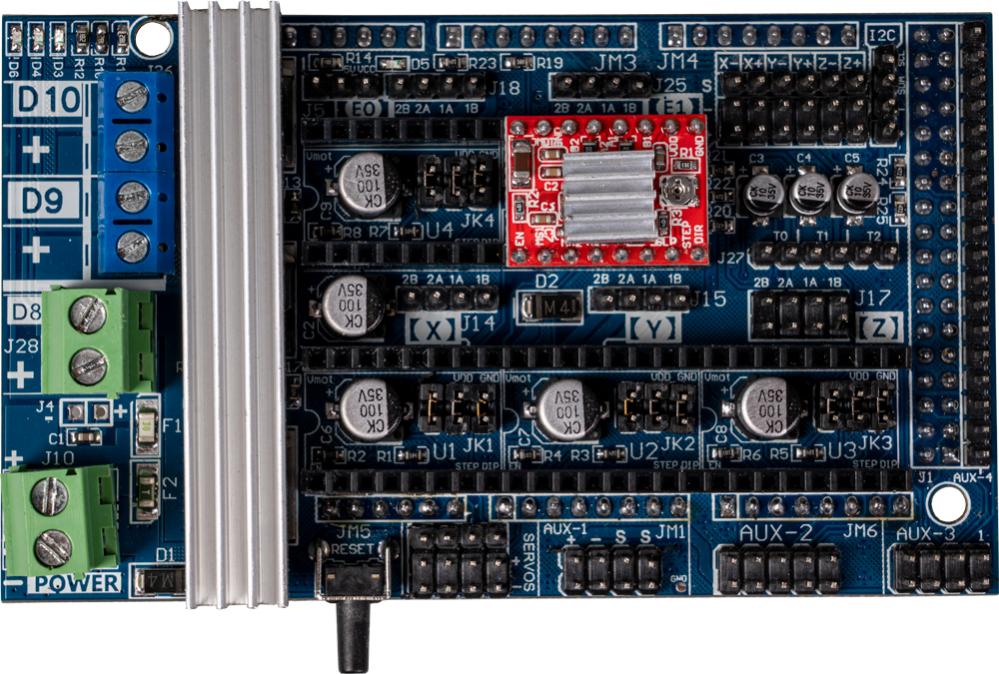

RAMPS-Kit1.6 är ett komplett styrkortkit för uppbyggnad av en Arduino-baserad 3D-skrivare. Styrkortet är kompatibelt med Arduino Mega2560 (t.ex. 41010030 och 41035889) och tillhandahåller expansionsfunktioner för flera stegmotorer, temperaturövervakning och komponentstyrning. Kortet har förstärkta MOSFET-transistorer samt förstärkta skruvterminaler anpassade för högre effektförbrukning jämfört med tidigare versioner av RAMPS-kortet. Med lämplig programvara installerad på Mega2560 kan aktuell status och sensordata, såsom temperaturvärden, visas på den medföljande 20×4 LCD-displayen. Kortet har flera säkringar för separation av allmän strömförsörjning och värmebäddens effektkrets samt status-LED-indikering för driftövervakning. Ett komplett kit som underlättar integration i prototyper och anpassade 3D-skrivarlösningar.
Specifikationer:
- Modell: RAMPS 1.6
- Kompatibilitet: Arduino Mega2560
- Matningsspänning: 12 VDC
- Antal stegmotorutgångar: Upp till 6 st (X, Y, 2× Z, 2× extruder)
- Stegmotordrivare: A4988 med kylfläns, 5 st medföljer
- Slutstopsingångar: 6 st (mekaniska eller optiska)
- Temperaturingångar: Upp till 3 st
- MOSFET-utgångar: 3 st (hotend, fläkt, värmebädd)
- Säkring, logikkrets: 5 A
- Säkring, värmebädd: 20 A
- Display: 20×4 LCD
- Statusindikering: LED
- Dimensioner: 102 × 68 × 29 mm
- Vikt: 221 g
Levereras inklusive: RAMPS 1.6-kort, 20×4 LCD-display, 5× A4988 stegmotordrivare, anslutningskablar inklusive adapterkort för LCD, kylflänsar för MOSFET:ar och A4988-motordrivare
