Produktbeskrivning

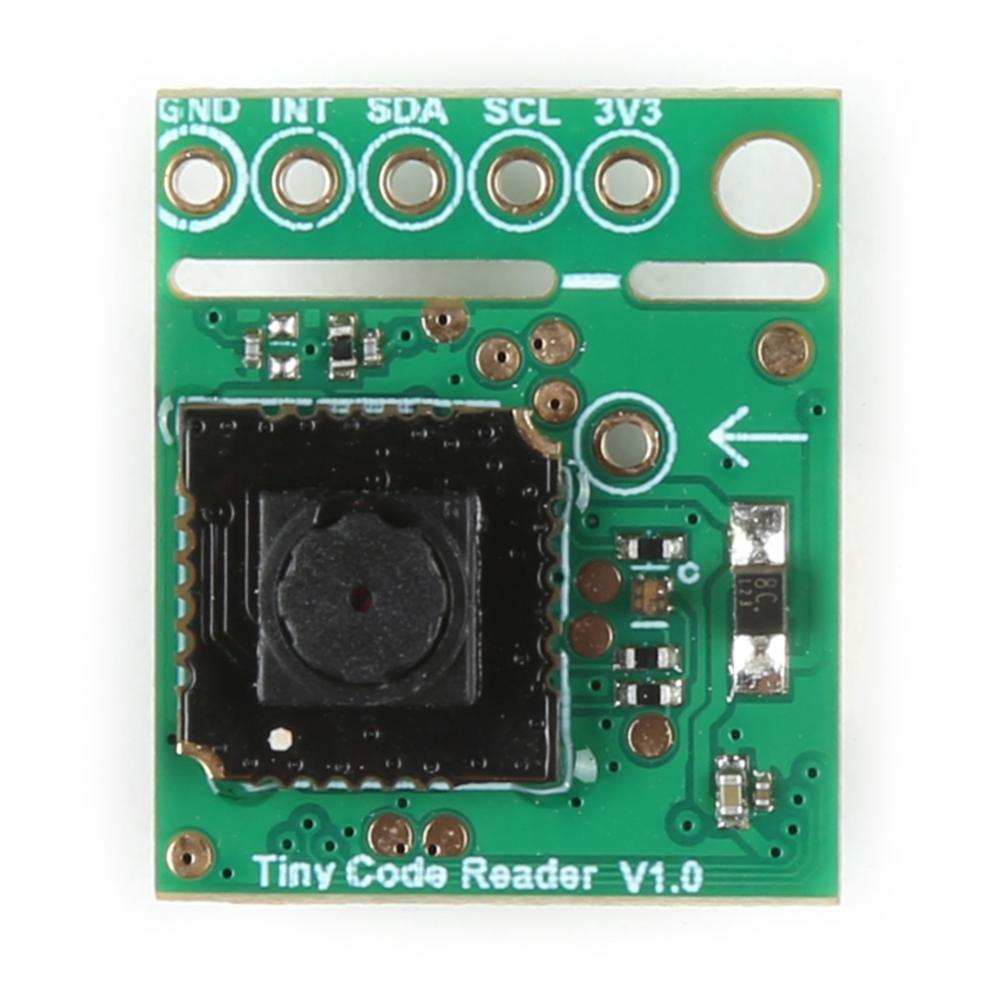

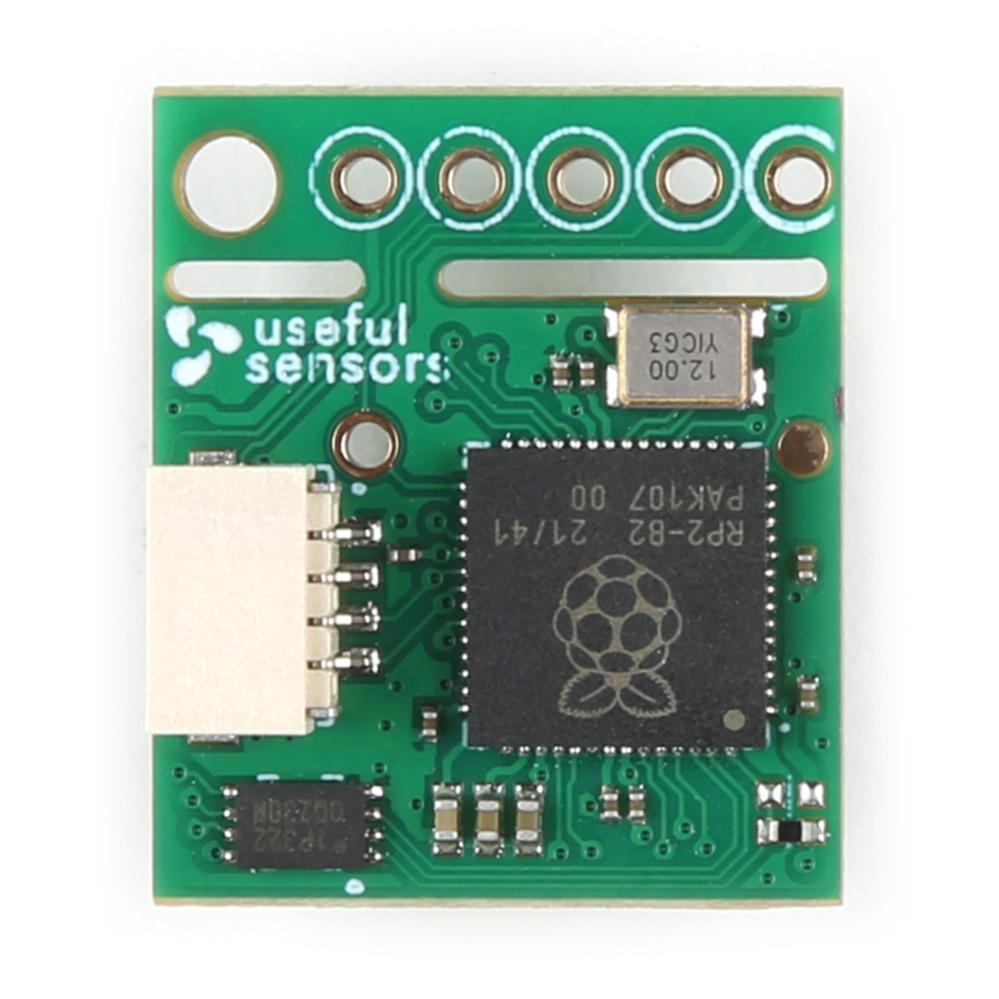

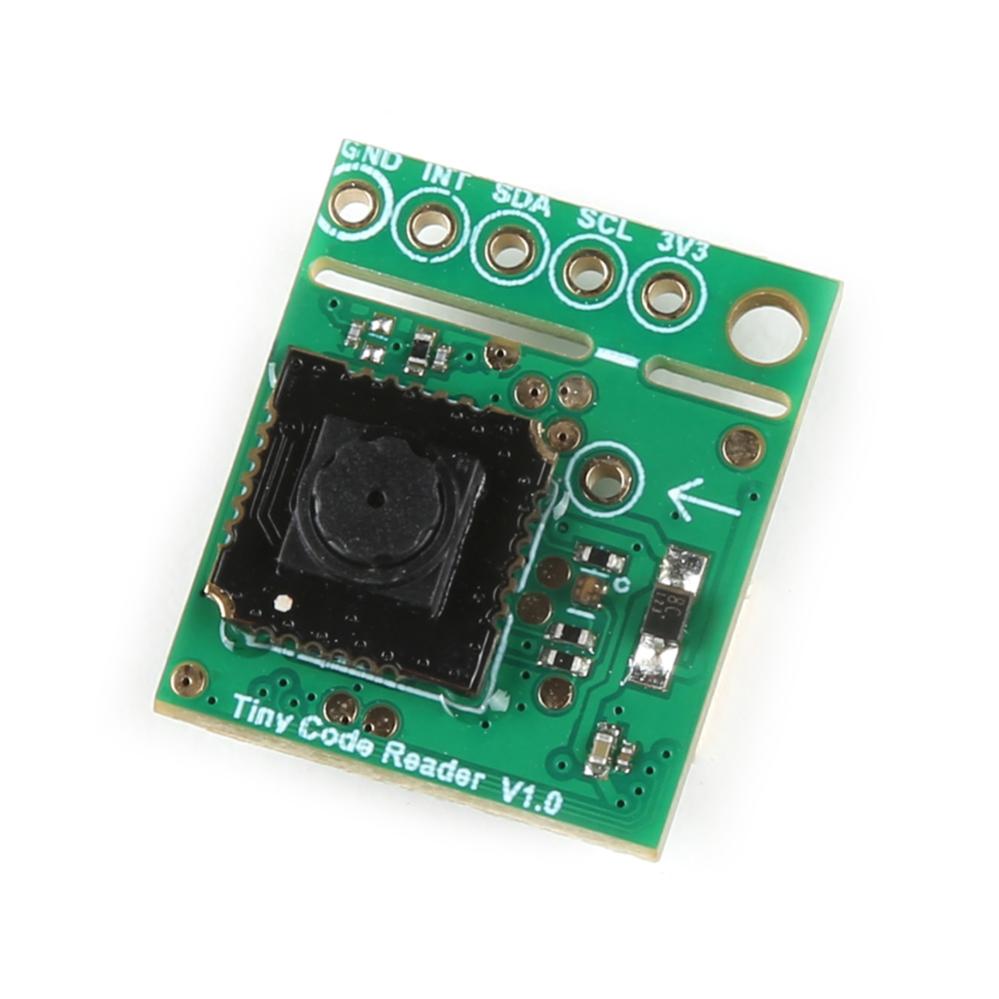

Tiny Code Reader är en kompakt QR-kodsläsare från Useful Sensors med I2C-gränssnitt och Qwiic-anslutning. Modulen är konstruerad för att läsa QR-koder från skärmar, papper och e-ink-displayer och överföra den avkodade textinformationen till en mikrokontroller via I2C.
QR-kodsläsaren använder en CMOS-bildsensor och har en inbyggd lysdiod som indikerar avläsningsstatus. Lysdioden kan även aktiveras och avaktiveras via I2C. Modulen är främst avsedd för mindre QR-koder med upp till 40 tecken och stöder text kodad i UTF-8 eller ASCII. Samtliga nivåer av felkorrigering stöds.
Rekommenderat läsavstånd är 10–15 cm med QR-koden vinkelrätt mot kameran. Sensorn behöver synligt eller nära infrarött ljus för att fungera. Vid användning i mörka miljöer krävs extern belysning.
Modulen drivs med 3.3 V och kommunicerar via I2C med en fast adress på 0x0C. Den kan anslutas via Qwiic-kontakten eller kortets anslutningshål.
Specifikationer:
- Tillverkare: Useful Sensors
- Modell: Tiny Code Reader V1.0
- Funktion: QR-kodsläsare
- Bildsensor: CMOS
- Gränssnitt: I2C
- Anslutning: Qwiic och anslutningshål
- I2C-adress: 0x0C (fast)
- Maximal I2C-frekvens: 400 kHz
- Drivspänning: 3.3 V
- Logiknivå: 3.3 V
- Maximal strömförbrukning: 40 mA
- Rekommenderat läsavstånd: 10–15 cm
- Rekommenderad minsta belysning: 100 lux
- Teckenkodning: UTF-8 eller ASCII
- Rekommenderad QR-kodstorlek: Upp till 40 tecken
- Maximal QR-kodstorlek: 254 byte
- Felkorrigering: Samtliga nivåer
- Indikering: Inbyggd lysdiod
- Arbetstemperatur: -20 till +80 °C
- Monteringshål: M2
- Mått: 19.05 x 16.26 x 10.67 mm
