Produktbeskrivning

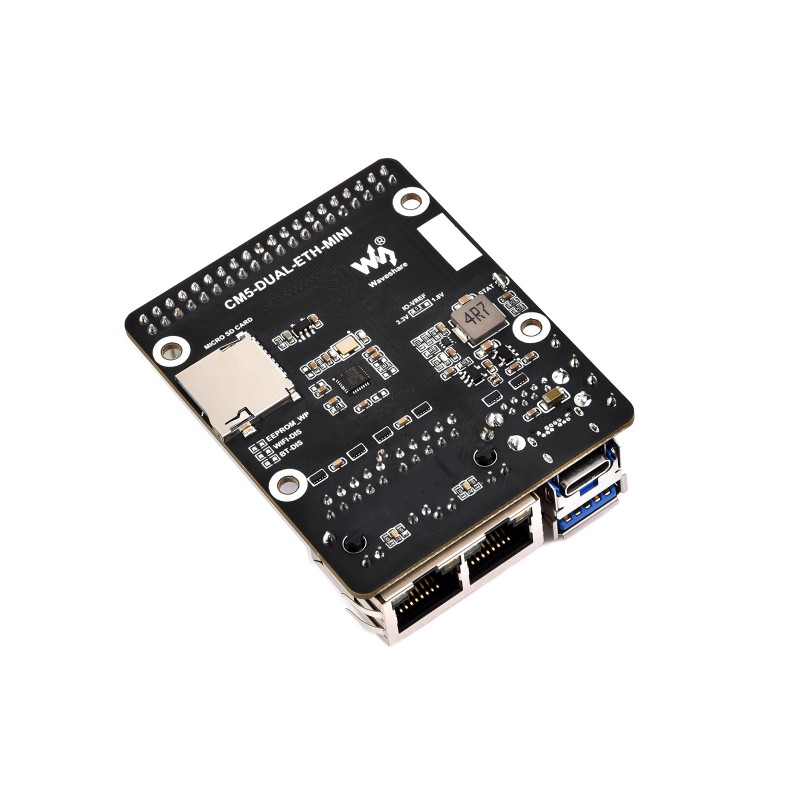

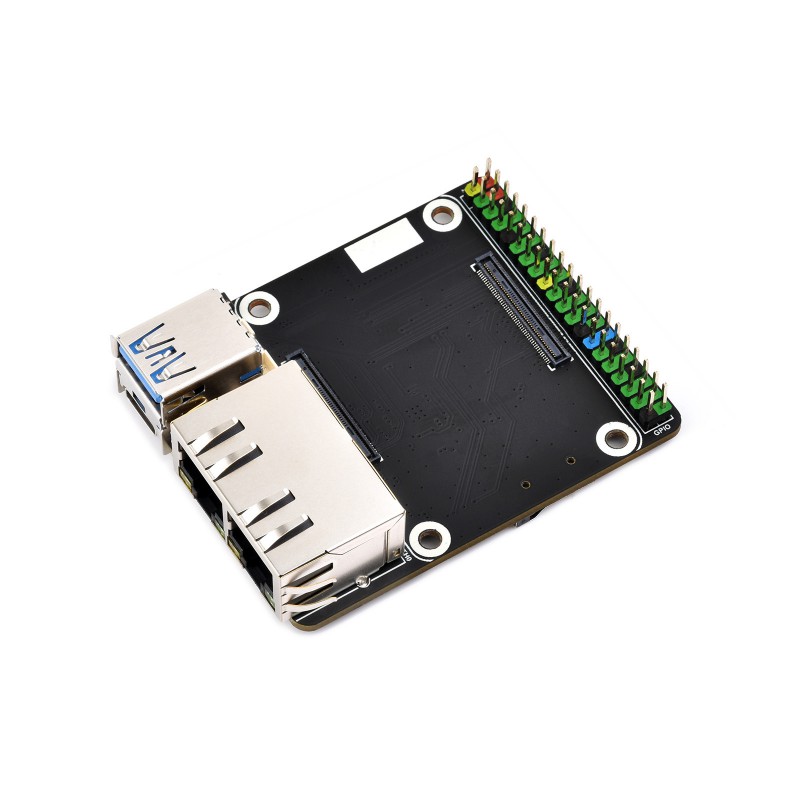

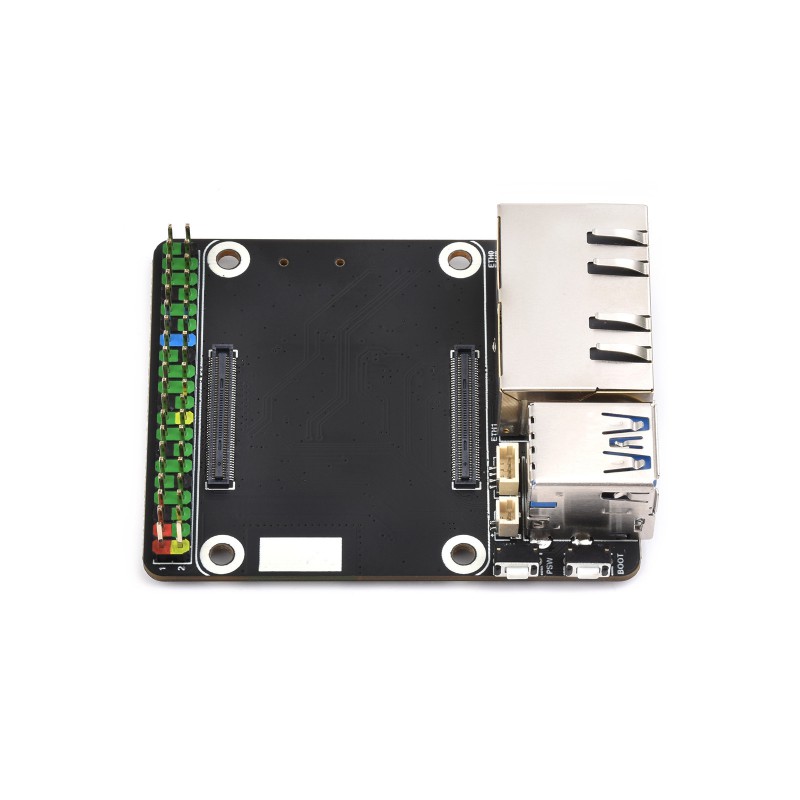

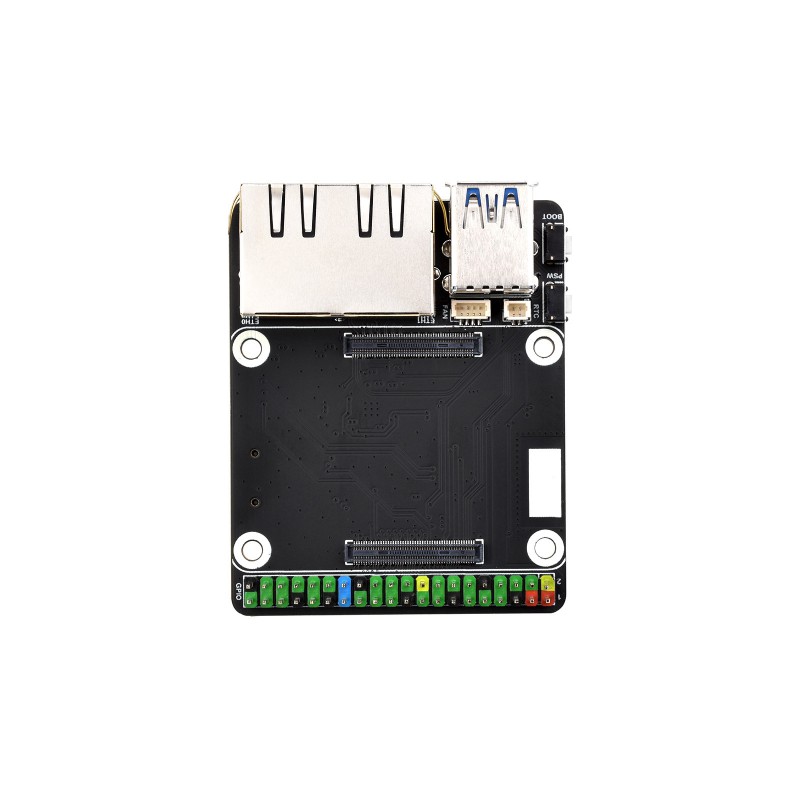

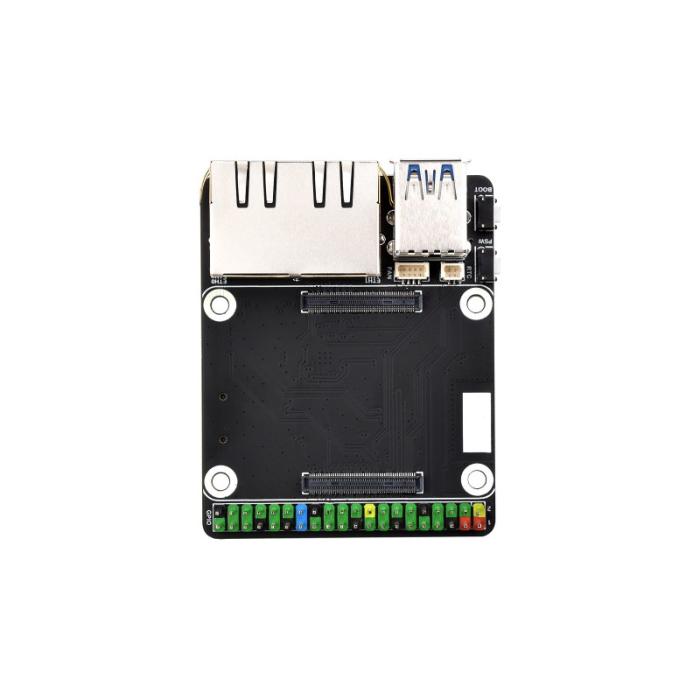

Dual Gigabit Ethernet Base Board för Raspberry Pi Compute Module 5. Ett kompakt IO-basboard avsett för utvärdering, prototyper och integrering av Raspberry Pi Compute Module 5. Kortet ger nödvändiga gränssnitt för nätverk, USB, GPIO och lagring i en liten formfaktor, vilket möjliggör användning som mini-nätverksplattform eller inbyggd dator i applikationer där dubbel nätverksanslutning och expansion önskas.
Funktioner och gränssnitt på kortet inkluderar standardiserad CM5-sockel för enkel installation av modulen, dubbel Gigabit Ethernet-anslutning med en port via modulens originalnätverksgränssnitt och en via PCIe-anslutning. En USB 3.2 Gen1-port för hög dataöverföring till kringutrustning, samt en 40-pin GPIO header för expansion med kompatibla HAT-enheter. Kortet har även power-strömbrytare för system på/av, BOOT-knapp för firmware-hantering, indikator-LED för driftstatus.
Specifikationer:

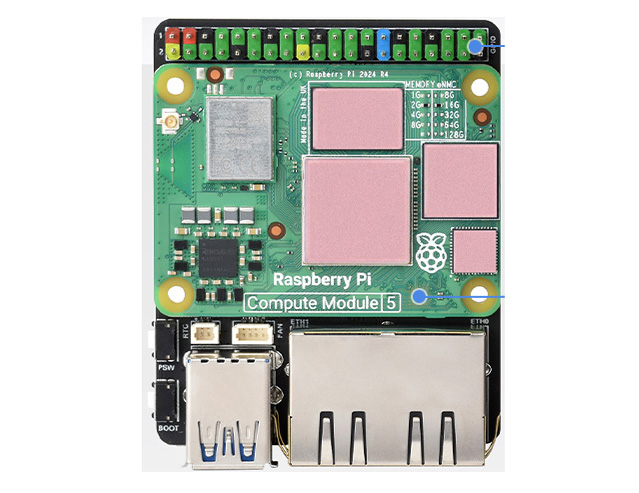

- CM5 socket: För alla varianter av Raspberry Pi Compute Module 5
- Nätverk: Två Gigabit Ethernet RJ45-kontakter (10/100/1000)
- USB-A: En USB 3.2 Gen1 Type-A-port för externa USB-enheter
- USB-C: Strömförsörjning och programmering
- GPIO header: Raspberry Pi kompatibel 40-pin GPIO header

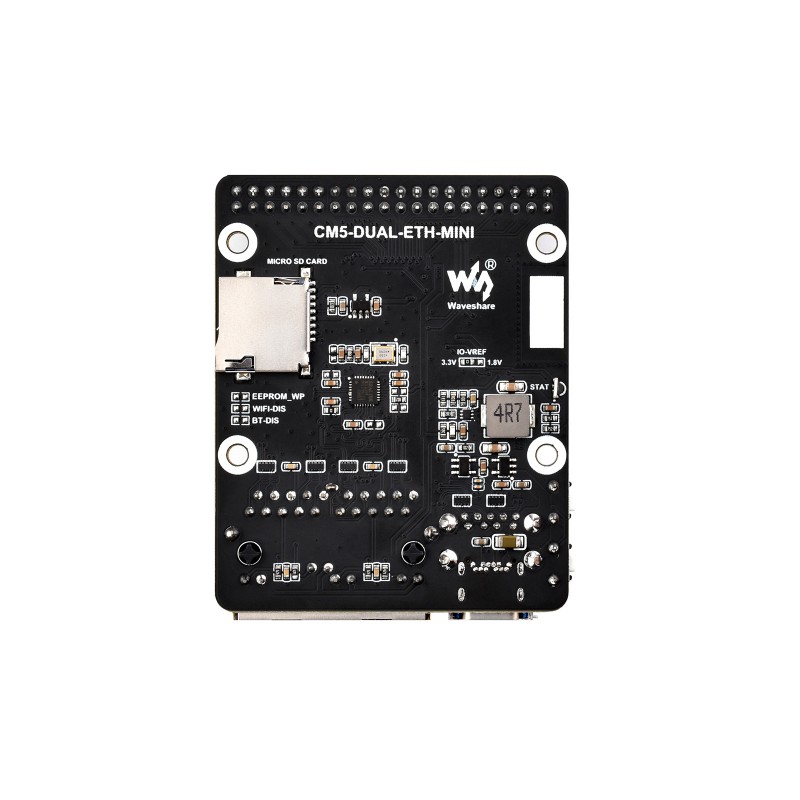

- Lagring: MicroSD-kortplats (för lagring med Compute Module 5 Lite-varianter)
- Fläktkontakt: För PWM-styrd fläkt
- RTC: Uttag för backupbatteri (JST-SH 2-pol)
- Dimensions: 55 × 68 mm
