Produktbeskrivning

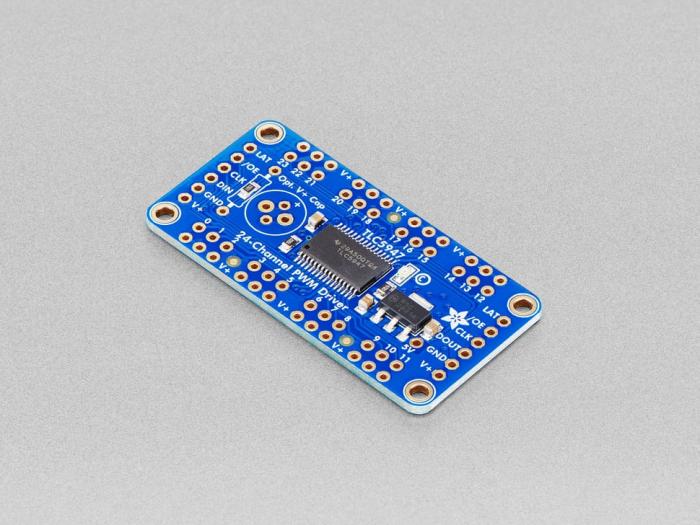

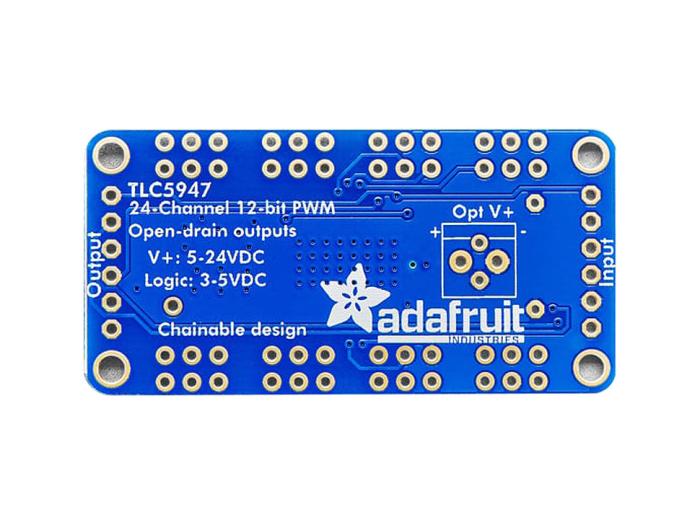

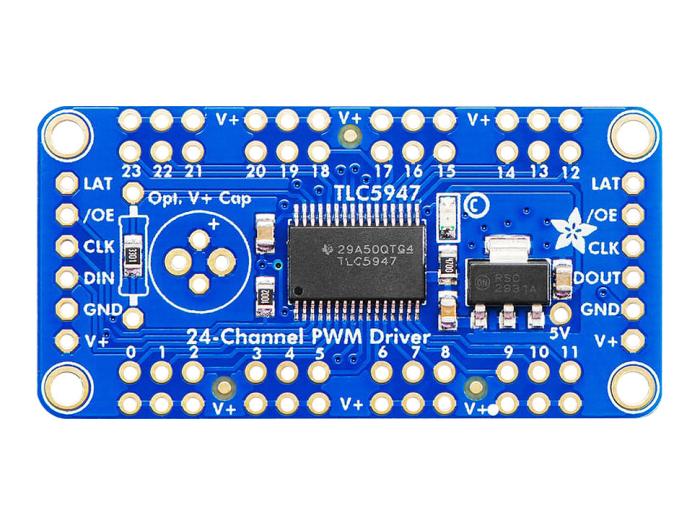

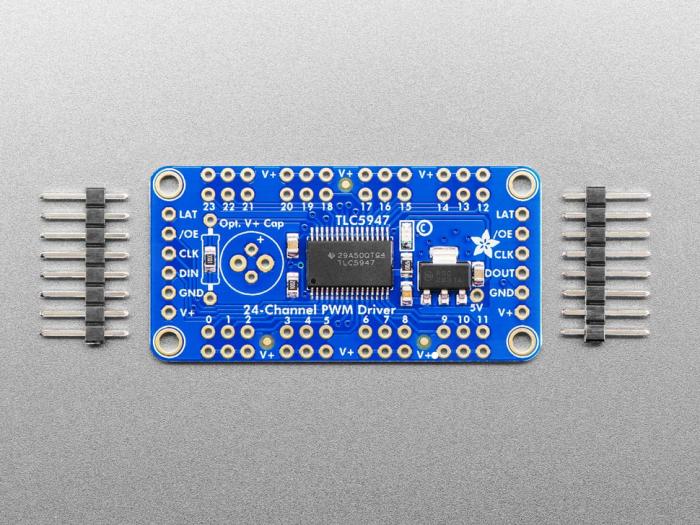

LED-drivare med 24 separata kanaler. Styrs via SPI och kan dimma varje kanal individuellt med 12-bitars upplösning. Flera kort kan kaskadkopplas om man vill styra fler lysdioder. Utgångarna är speciellt gjorda för lysdioder och ger en fast ström, så man behöver inte montera motstånd i serie med varje slinga. Strömbegränsningen ställs istället med ett enda motstånd, 3.3kohm ger ca. 15mA. Maximal drivspänning per kanal är 30V, så man kan t.ex. driva 8st lysdioder med 2.1V framspänning. Att använda modulen är så enkelt som att ansluta V+ till 5-30VDC, GND till gemensam jord samt SPI data och clock till en mikrokontroller. Färdiga bibliotek och exempelkod finns att ladda ner.
Bygger på kretsen TLC5947.
