Produktbeskrivning

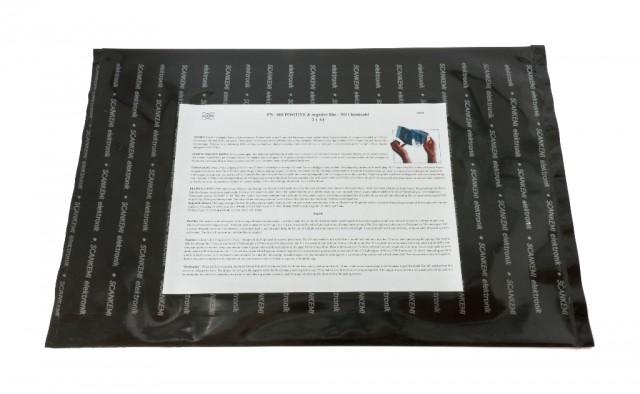

PN-600 är en fotokänslig film avsedd för kontaktkopiering
Både en positiv och en negativ kopia av ett original kan framställas utan behov av kemikalier eller mörkrum. Filmen används främst för överföring av mönster till till exempel kretskort, frontpaneler, skyltar och liknande tillämpningar inom elektronik och grafisk produktion. Exponering sker med UV-ljus, och originalet kan vara CAD-utskrifter, tuschritningar eller fotokopior på vitt papper. Produkten möjliggör snabb och exakt framställning av arbetsoriginal i tekniska processer.
FILMEN: Positiv och negativ kopia i ett arbetsmoment
Filmen består av en 0,1 mm tjock bärare preparerad med ett fotokänsligt metallskikt och en tunnare skyddsfilm. CAD-ade original (vitt papper eller matt folie), gnuggade, fotokopierade (vitt papper) eller tuschritade original kan användas. Filmen kräver inga kemikalier för framkallning eller fixering efter exponering. Mörkrum är ej nödvändigt. Observera att filmen kan hanteras i dämpad belysning under kortare tid (ca 1–2 minuter), men den är känslig för vanligt vitt ljus, dagsljus och särskilt för UV-ljus.
Positiv + negativ kopia:
Efter exponering i ett kontaktkopieringsförfarande erhålls både en positiv och en negativ kopia av originalet. Bäraren ger den positiva kopian, medan den tunnare skyddsfilmen ger ett negativ. Den negativa kopian är på grund av sin ringa tjocklek något känslig för ovarsam hantering. Det rekommenderas att, om den negativa kopian ska användas, montera den på en klar folie (t.ex. kartplast) innan den avlägsnas från bäraren.
Exponering:
Sker med UV-ljus (våglängd 350–370 nm). Filmens ljuskänsliga sida är svagt blåtonad och ska placeras mot ljuskällan vid direktkopiering. Exponeringstiden är kort. För en UV-låda på 60 W ger 5 sekunders exponering ett utmärkt resultat. För lång exponering kan leda till "stick", d.v.s. att smala ledningsbanor blir ännu smalare än på originalet.
En jämnare och mer kontrollerbar exponering uppnås om en matt montagefolie eller vitt papper används som filter. Exponeringstiden kan då förlängas utan risk för överexponering. Layouter, CAD-ade eller fotokopierade på vitt 60–80 grams papper kan användas direkt. Använd en glasskiva så att filmen trycks ner och hålls plan. För att underlätta borttagning av den tunnare skyddsfilmen, maskera en liten del av filmens hörn med maskeringstejp.
Framkallning:

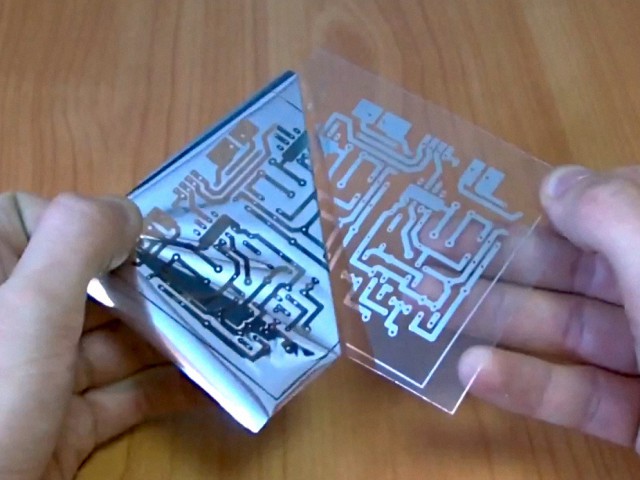

Efter exponering skrapa försiktigt i ett hörn på den blåtonade sidan (t.ex. där maskeringen placerades). Den tunnare, blåtonade folien lossnar och dras försiktigt bort från bäraren. Den negativa kopian återfinns på denna folie, medan bäraren ger en perfekt positiv kopia. Båda kan användas direkt för vidare framställning av mönsterkort, frontpaneler, skyltar, "GOBOS" eller liknande.
Om den negativa kopian ska användas kan den med fördel förstärkas med t.ex. självhäftande kartplast/folie för ökad styvhet och hanterbarhet. Om den positiva kopian blir flammig eller prickig – förläng exponeringstiden. Om ledningsbanor eller bilder försvinner när folien dras isär – förkorta exponeringstiden.
Papperskvalitet
Olika originalmaterial kräver olika exponeringstider. Det är klokt att först göra en testexponering med en liten bit av filmen för att uppnå optimalt resultat. Nedan följer exempel på material och exponeringstider (UV-ljuslåda 30–60 W):
Klar folie: 3-4 sek
Multi Copy (157.066) - 15 minuter
Multi Copy 80 (154.806) - 6 till 7 minuter
Brilliant Copy 901154 - 2 till 3 minuter
Vid användning av UV-LEDs kan tiden behöva förlängas, beroende på lysdiodernas ljusintensitet och spridningsvinkel.
