Produktbeskrivning

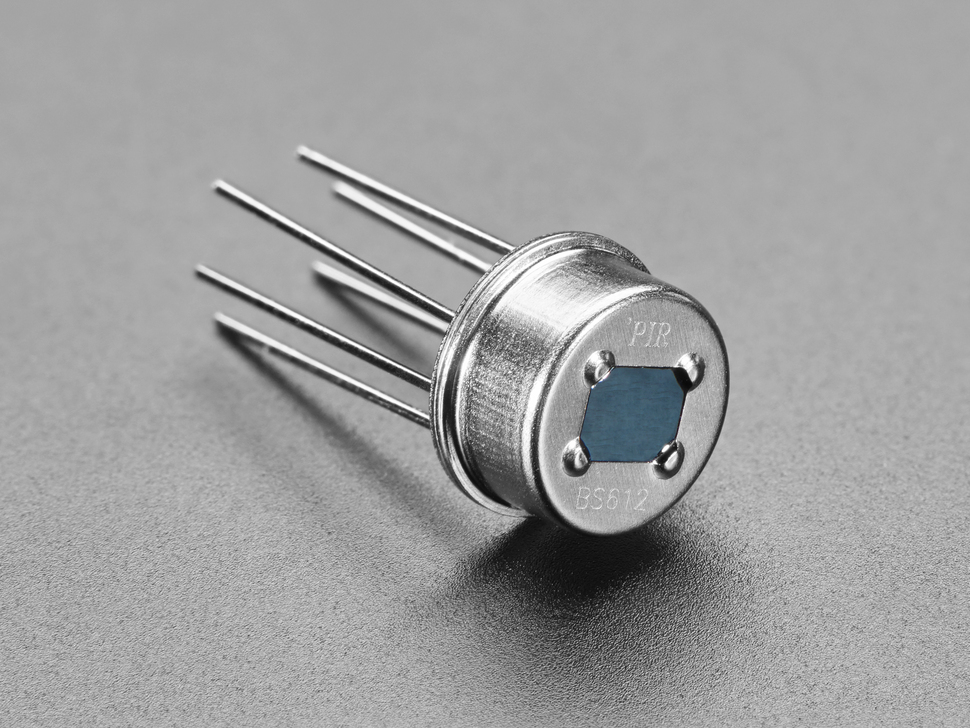

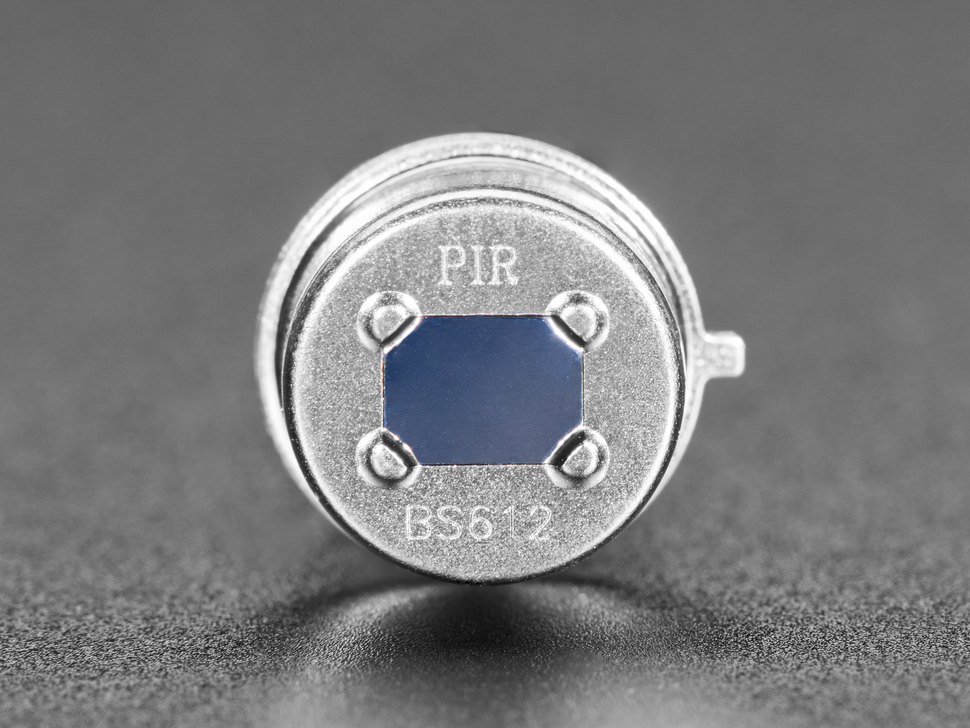

PIR Sensor med tids- och känslighetskontroll (BS612). En kompakt passiv infraröd rörelsesensor som integrerar både sensorelement och signalbehandling i ett kapslat utförande. Den används för att detektera rörelse från människor eller djur på upp till cirka 5 meters avstånd och lämpar sig för diskreta installationer som larm, närvarodetektering, belysningsstyrning och batteridrivna system. Sensorn är fullt konfigurerbar via dedikerade pinnar för aktivering, känslighet och signalens aktiva tid

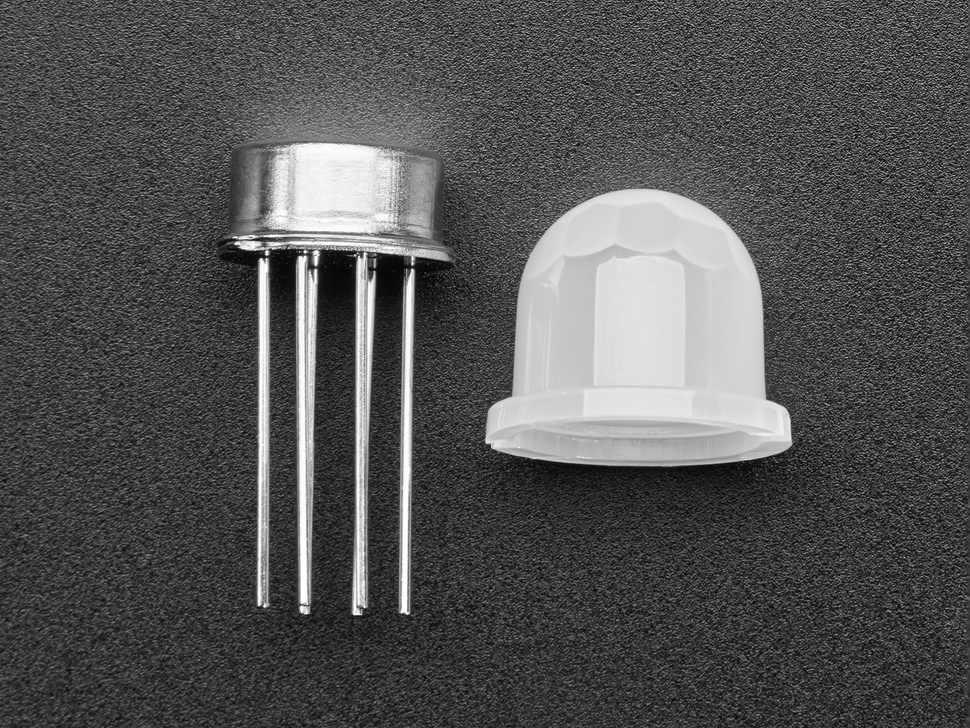

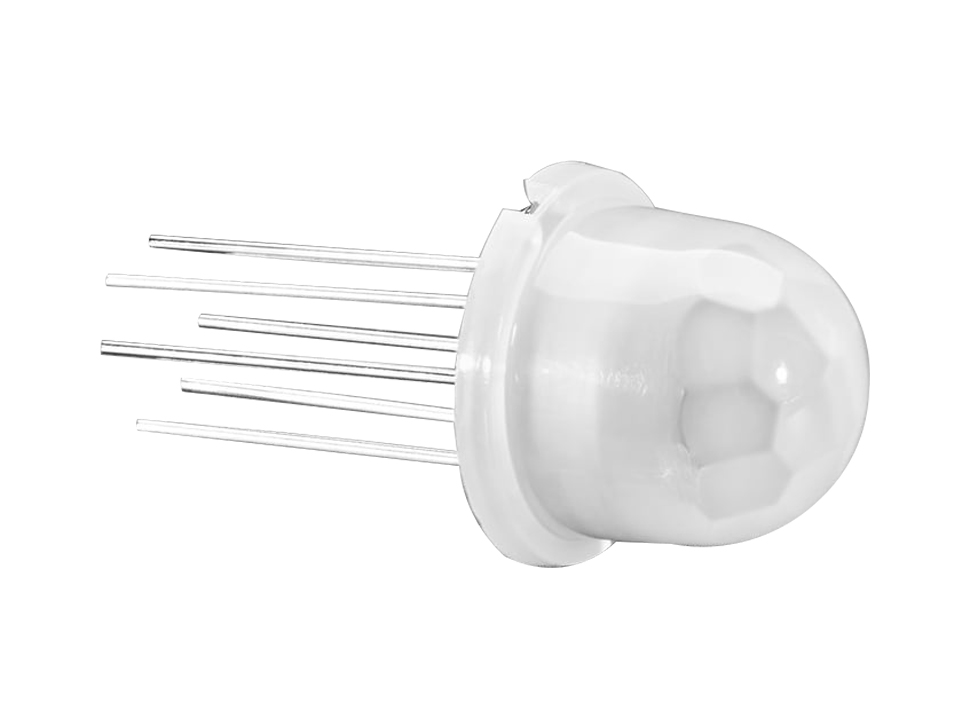

Efter anslutning av matning och jord kan övriga pinnar användas för att styra funktioner som enable (OEN), känslighet (SENS) och ON-tid. Signaltiden kan justeras från cirka 2 sekunder upp till omkring en timme via en resistor, och känsligheten kan anpassas på motsvarande sätt. Den medföljande Fresnel-linsen ger ca 120° täckning och är fokuserad runt 5 meters räckvidd. Sensorn drivs med 3.3 V och ger digital utgång med 3.3 V nivå.
Specifikationer:
- Sensortyp: PIR (passiv infraröd)
- Räckvidd: ca 5 m (typiskt), cirka 3 till 8 m beroende på miljö
- Synfält: ca 120°
- Driv- och logikspänning: 3.3 V
- Utgång: Digital
- Konfiguration: OEN (enable), SENS (känslighet), ONTIME (signaltid)
- Triggerfördröjning: Justerbar ca 2 s till 1 h via resistor
- Kapsling: TO-5-variant med 6 anslutningar
- Arbetstemperatur: -30 till +70 °C
