Produktbeskrivning
Tredje generationens oscilloskop i Siglents 2000-serie är här! SDS2000X Plus-serien omfattar fyra nya modeller med 2- och 4-kanaler samt bandbredd från 100MHz upp till 350MHz (uppgraderbar till 500MHz med mjukvara). SDS2000X Plus innehåller mängder av förbättringar och nya funktioner som efterfrågats av användare världen runt.
SDS2000X Plus har samma stora 10.1" skärm som SDS5000-serien, med kapacitiv multi-touch och 256-nivåers färggradering, stöd för mus och tangentbord samt betydande förbättringar i den analoga delen som medger högre upplösning, större minnesdjup och snabbare samplingsfrekvens!
Nyckelfunktioner
- Upp till 350 MHz bandbredd. 350 MHz-modellen går att uppgradera till 500 MHz.
- SPO teknologi ger en vågformshastighet på upp till 500 000 vågformer per sekund vid sekvensiell läsning.
- Upp till 200 Mps minne per kanal och upp till 400 Mpts minne totalt.
- Seriell avkodning för I2C, SPI, UART, CAN och LIN ingår som standard. Avkodning för FlexRay, I2S och MIL-STD-1553B finns som option.
- Mycket lågt bakrundsbrus.
- Fler än 50 automatiska mätningar.
- 50 Ω och 1 MΩ ingångsimpedans.
- Stor touchskärm.
- Nätverksuppkoppling och inbyggd webserver.
Översikt modellserie
| Artnr | Modell | Kanaler | Bandbredd |
|---|---|---|---|
| 41017439 | SDS2102X Plus | 2 | 100 MHz |
| 41017440 | SDS2104X Plus | 4 | 100 MHz |
| 41017441 | SDS2204X Plus | 4 | 200 MHz |
| 41017442 | SDS2354X Plus | 4 | 350 MHz |
Optioner (urval)
| Artnr | Option | Beskrivning |
|---|---|---|
| 41017405 | SPL2016 | 16-kanals logikprob (mjukvara ingår i oscilloskop) |
| 41019305 | SDS2000XP-FG | Mjukvara för att aktivera den inbyggda vågformsgeneratorn |
| 41017374 | DF2001A | Deskew fixtur för Power Analysis |
| 41020571 | SDS2000XP-PA | Power Analysis (mjukvara) |
| 41020577 | SDS2000XP-I2S | I2S trigger och avkodning (mjukvara) |
| 41020575 | SDS2000XP-1553B | MIL-STD-1553B trigger och avkodning (mjukvara) |
| 41020574 | SDS2000XP-FlexRay | FlexRay trigger och avkodning (mjukvara) |
| 41020576 | SDS2000XP-CANFD | CAN FD trigger och avkodning (mjukvara) |
| 41019214 | HPB4010 | Högspänningsprob |
Nästa steg
Siglent SDS2000X HD erbjuder liknande utbud som SDS2000X Plus, men i denna serie har du även 12-bitars vertikal upplösning.
Specifikationer

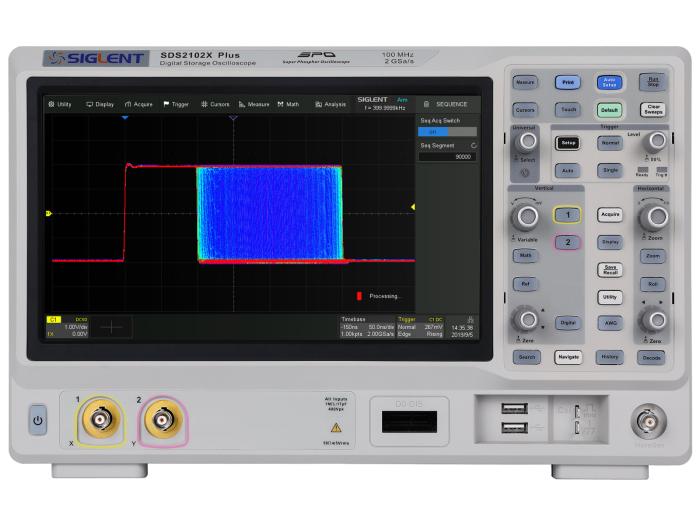

- Bandbredd: 100MHz
- Stor display: 10.1" TFT LCD med kapacitiv multi-touch
- Analoga kanaler: 2st * Digitala kanaler: 16st (option)
- Samplingshastighet: 2GSa/s
- Minnesdjup: 200Mpts per kanal
- Vågformsinspelning: 120000 wfm/s (normalläge) / 500000 wfm/s (sekvensläge)
- Vertikal upplösning: 8-bit / 10-bit
- Triggerlägen: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video och Serial
- Seriell avkodning: I2C, SPI, UART, CAN, LIN (ingår) / CAN-FD, FlexRay, I2S, MIL-STD-1553B (option)
- Matematik: 2 Mpts FFT, +, -, x, /, d/dt, sqrt, avg, ERES samt egna formler
- Analys: Search, Navigate, History, Mask test, Bode plot, Power analysis (option) samt räknare

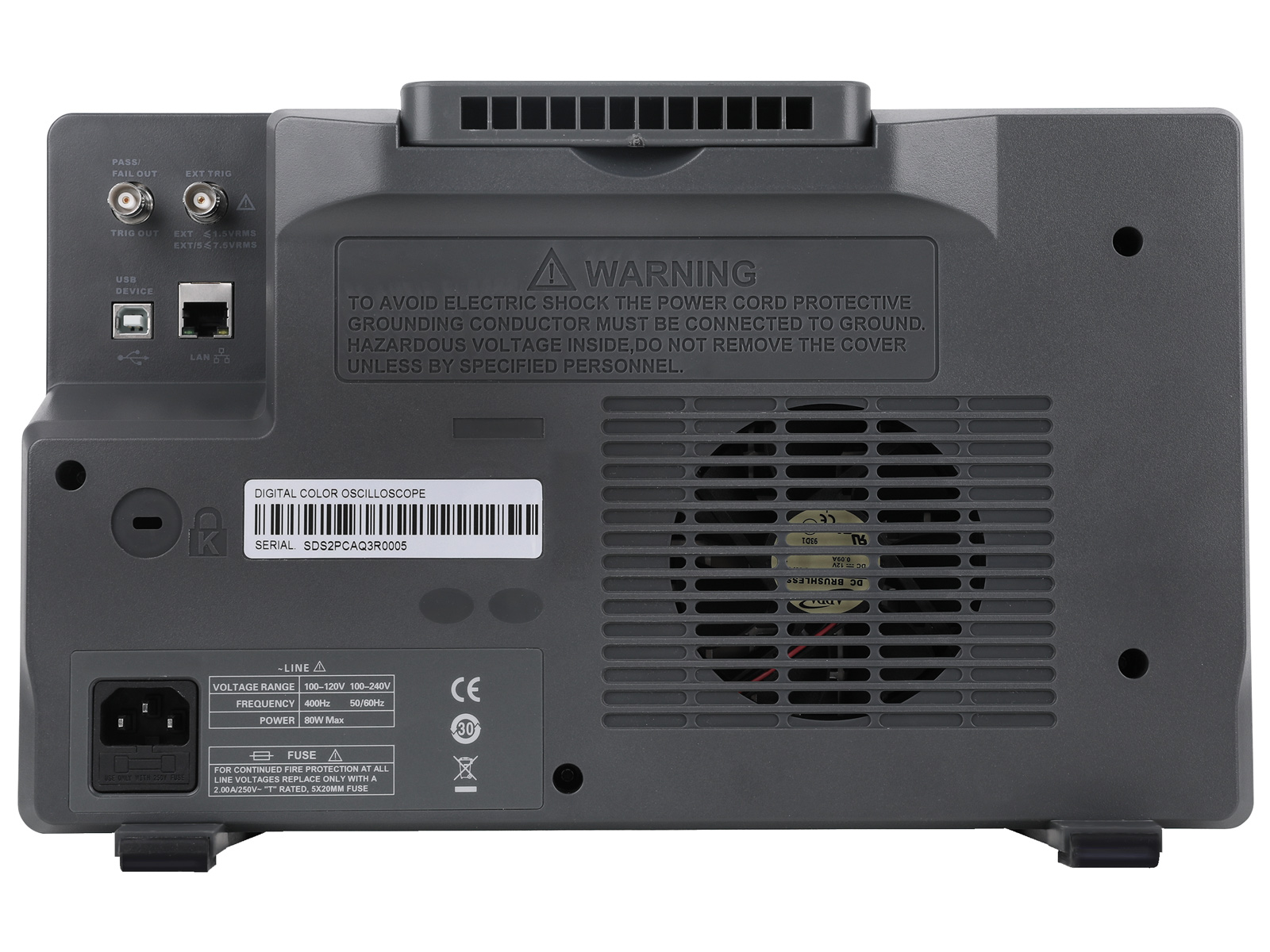

- Externa gränssnitt: 2x USB 2.0 host, 1x USB 2.0 device, LAN, Ext trigger, Aux out (Trig Out, Pass/Fail)
- Upplösning: 1024x600px
Beskrivning
Tredje generationens oscilloskop i Siglents 2000-serie är här! SDS2000X Plus-serien omfattar fyra nya modeller med 2- och 4-kanaler samt bandbredd från 100MHz upp till 350MHz (uppgraderbar till 500MHz med mjukvara). SDS2000X Plus innehåller mängder av förbättringar och nya funktioner som efterfrågats av användare världen runt.
SDS2000X Plus har samma stora 10.1" skärm som SDS5000-serien, med kapacitiv multi-touch och 256-nivåers färggradering, stöd för mus och tangentbord samt betydande förbättringar i den analoga delen som medger högre upplösning, större minnesdjup och snabbare samplingsfrekvens! Avancerad triggerfunktion med segmenterad inspelning fångar upp även de minsta händelser.
Nya mätfunktioner gör att det går att mäta över 50 olika parametrar med statistik och histogram.
Ny matematikfunktionalitet med hårdvaruaccelererad FFT. Klarar alla de vanliga operationer som addition, subtraktion, division, multiplikation, m.fl. men har även en editor för att skapa egna formler!
Precis som de andra modellerna från Siglent finns det inbyggd webserver för fjärrstyrning med display, USB host och device, Pass/Fail-utgång, triggeringång, samt inbyggd 50MHz funktionsgenerator (option).
