Produktbeskrivning
2-kanals optoisolator med galvanisk isolation och nivåomvandling. Kompakt modul från SparkFun för galvanisk isolation av digitala signaler mellan två elektriska system. Modulen är särskilt användbar när en mikrokontroller med 3.3 V eller 5 V logik ska anslutas till ett system med högre spänning eller där elektriska störningar kan förekomma.
Modulen använder en optoisolator med två kanaler för att överföra signaler mellan elektriskt separerade kretsar. Den kan exempelvis användas för att styra servon och motorer som arbetar med högre spänning än mikrokontrollerns logiknivå. Den galvaniska isolationen minskar risken för att elektromagnetiska störningar från motorerna påverkar styrsystemet.
Vanliga optoisolatorer inverterar signalens logiska nivå. Den här modulen har därför kompletterats med transistorer som korrigerar signalinverteringen. Det innebär att en signal på ingången (IN) återges med samma logiska tillstånd på utgången (OUT), men med den högre sidans spänningsnivå (HV).
Specifikationer:
- Tillverkare: SparkFun
- Artikelnummer: BOB-09118
- Typ: Optoisolator med galvanisk isolation
- Antal kanaler: 2

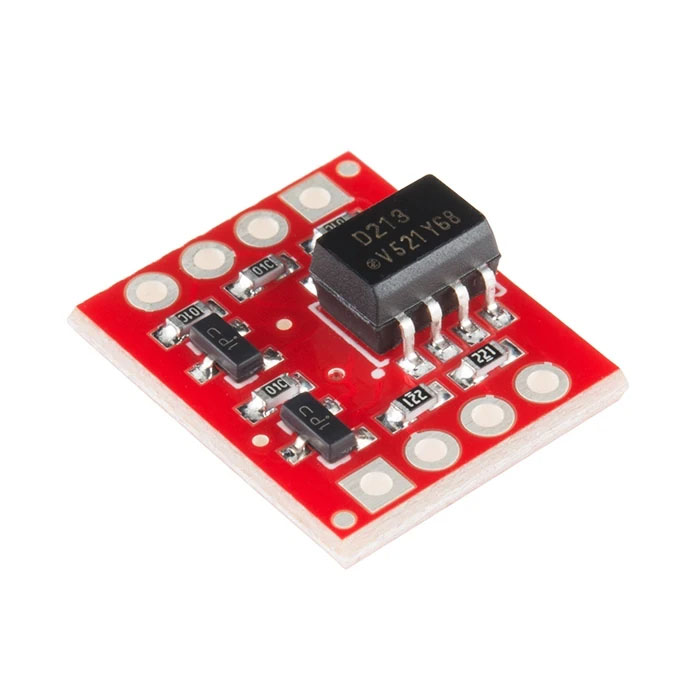

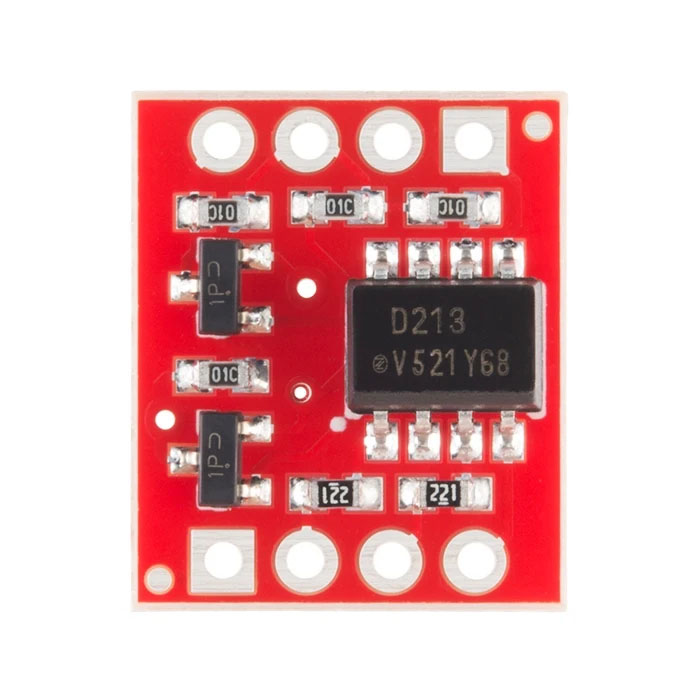

- Optoisolator: ILD213T
- Logiknivå på styrsidan: 3.3 V eller 5 V
- Spänningsnivå (HV): Upp till 24 V
- Signalöverföring: Icke-inverterande
- Funktion: Galvanisk isolation och digital nivåomvandling

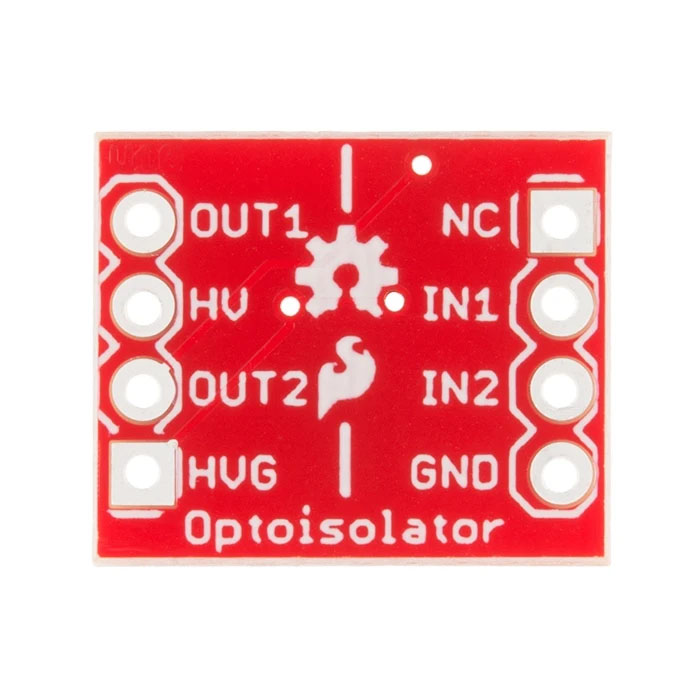

- Anslutningar: IN och OUT
