Produktbeskrivning

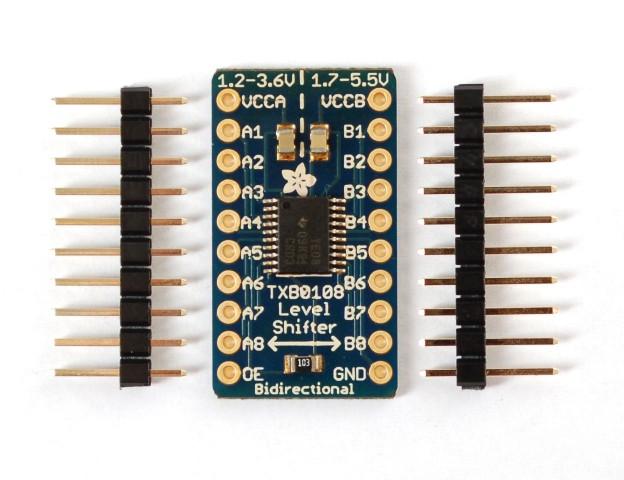

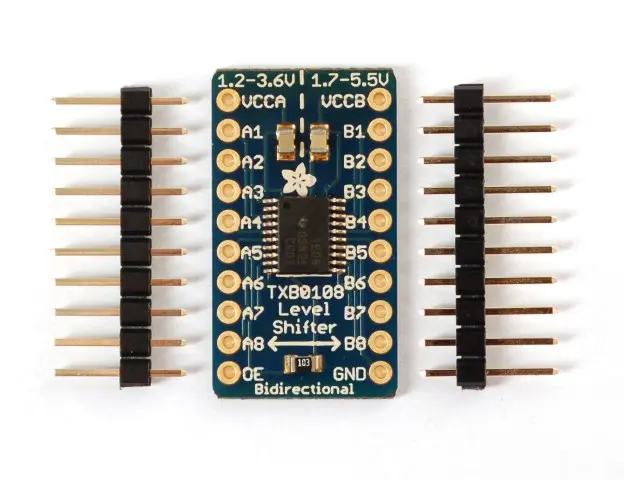

8-kanals bi-direktionell nivåomvandlare baserad på TXB0108 för nivåanpassning mellan olika logiknivåer. Modulen kan automatiskt känna av signalriktningen och används för kommunikation mellan exempelvis 1.8V-, 3.3V- och 5V-system. Lämplig för digitala gränssnitt som GPIO, UART och SPI. Ej lämplig för I2C då pull-upmotstånd stör den automatiska riktningsavkänningen. Levereras med stiftlist.
Specifikationer:
- Kanaler: 8
- IC: TXB0108
- Låg sida (VCCA): 1.2 till 3.6V
- Hög sida (VCCB): 1.65 till 5.5V
- Riktning: Bi-direktionell med automatisk riktningsdetektering
- Gränssnitt: GPIO, UART, SPI och andra digitala signaler
- I2C-stöd: Ej rekommenderad för I2C med starka pullups
- Pullup på OE-pin: 10K
- Avkopplingskondensatorer: 0.1uF på båda sidor
- Montering: Genomgående hål
- Medföljer: Stiftlister (ej förmonterade)
- Dimensioner: 18 x 13 x 2 mm
