Produktbeskrivning

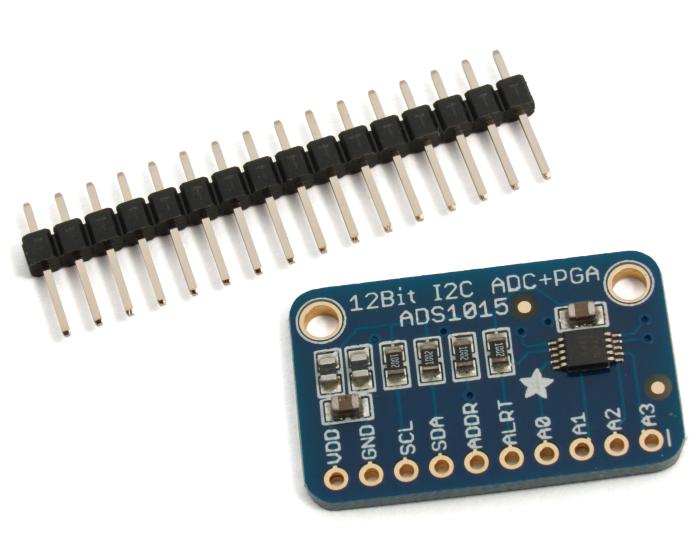

AD-omvandlarmodul baserad på Texas Instruments ADS1015 med 12-bitars upplösning för noggrann omvandling av analoga signaler till digitala värden. Modulen är lämplig för mikrokontroller som saknar inbyggd A/D-omvandlare eller när högre upplösning än den inbyggda omvandlaren önskas. Kommunikation sker via I2C och ADS1015 har fyra ingångar eller två differentiella ingångar. Den inbyggda programmerbara förstärkaren (PGA) kan förstärka insignaler upp till 16 gånger före omvandlingen.
Modulen har två Qwiic-kontakter som möjliggör lödfri anslutning via I2C och kan seriekopplas med andra kompatibla moduler. I2C-adressen väljs med lödbygel. Breakoutkortet är försett med ferriter för att minska störningar på matningsspänningen och levereras med en stiftlist (ej förmonterad) för montering på kopplingsdäck eller experimentkort. Exempelkod finns för Arduino, Raspberry Pi och CircuitPython.
Specifikationer:
- Typ: AD-omvandlarmodul
- ADC-krets: Texas Instruments ADS1015
- Upplösning: 12 bit
- Samplingshastighet: Upp till 3300 prover/s
- Antal ingångar: 4 eller 2 differentiella
- Kommunikation: I2C
- Programmerbar förstärkare (PGA): Ja, upp till ×16
- Drivspänning: 2.0–5.5 V
- I2C-adresser: 0x48 (förvald) eller 0x49
- Anslutningar: 2× Qwiic
- Monteringshål: 4 st
- Dimensioner: 25.4 × 17.8 × 4.6 mm
