Nätfilter

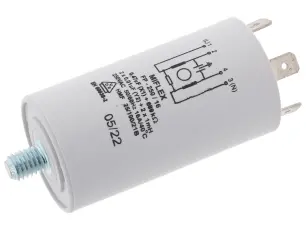

Här finner du avstörningskondensatorer – avsedda för bruk i strömförsörjningar – och deltafilter bestående av flera komponenter. Avstörningskondensatorer kallas ibland också för nätfilter. Ofta kallas de istället för X- eller Y-kondensatorer, efter de två säkerhetsklasserna. Säkerhetsklassningen är mycket viktig – läs mer längre ner.

Avstörningskondensatorer används för att filtrera bort EMI- och RFI-störningar från och till elnätet. Det gäller framför allt ledningsburna störningar - sådana som sprider sig genom nätkabeln, inte genom luften (i form av radiovågor). EMI står för electro-magnetic interference och RFI för radio-frequency interference. De används i utrustning som ger upphov till stora mängder elektromagnetisk störning, till exempel switchade nätaggregat. En annan typ av utrustning som kan orsaka störningar är olika apparater med motorer – avstörningskondensatorer sitter därför ofta i t.ex. köksassistenter, symaskiner eller elverktyg som borrmaskiner och sågar.

Säkerhetsklassning – X och Y

Avstörningskondensatorer är indelade i två säkerhetsklassningar: X och Y.

Säkerhetsklassningen finns till för att minimera risken för farliga elstötar och brand, och det är av största vikt att avstörningskondensatorer både används korrekt, och att skadade kondensatorer ersätts med godkända komponenter av rätt typ.

Då säkerhetskondensatorer ligger först i en krets, får de också ta första ”smällen” från elnätet. De behöver därför kunna motstå överspänningar och transienter. Det är en orsak till att man bara ska använda godkända kondensatorer.

Bilden nedan visar kopplingen i ett normalt EMI/RFI-nätfilter med både X- och Y-kondensatorer samt en drossel (L). Där syns också hur X- och Y-kondensatorer bör kopplas.

En tumregel för att komma ihåg hur nätfilterkondensatorer ska kopplas är att X-kondensatorer korsar mellan faserna, som ett X, medan Y-kondensatorer går ner till jorden från faserna, som bokstaven Y:s form.

Underklasser – 1 och 2

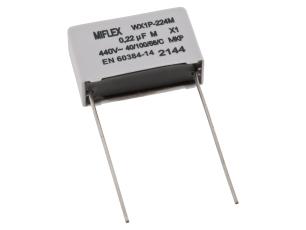

Både X- och Y-kondensatorer finns i två olika underklasser, numrerade 1 och 2. Siffran anges efter bokstaven: X1, X2, Y1, Y2. X2/Y2 används främst i hemmamiljö, typiskt upp till 230 VAC. X1/Y1 är den säkraste klassen och används i industriell miljö, typiskt upp till 400 VAC.

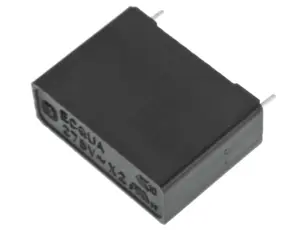

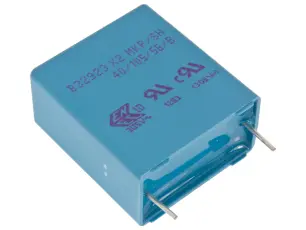

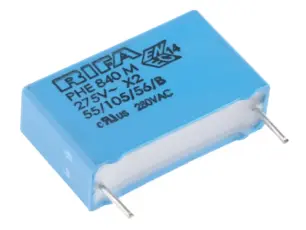

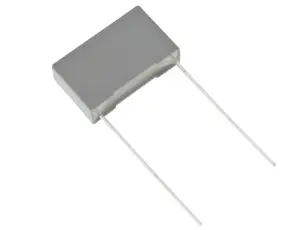

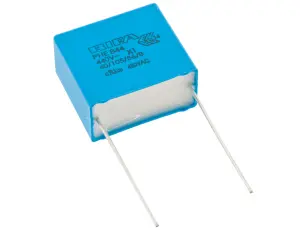

X-kondensatorn

X-kondensatorer ansluts till över en apparats matningsspänning, fas till fas (L - L) eller fas till neutral (L - N). Dess uppgift är att kortsluta ledningsburna störningar från nätanslutningen och varken släppa in dessa i apparaten eller släppa ut störningar från apparaten till elnätet. Det uppnås genom att den kortsluter höga frekvenser, medan den släpper igenom lägre frekvenser. X-kondensatorer har normalt kapacitanser i intervallet 0,1 µF och 10 µF och tillverkas av polypropen för högfrekvenstillämpningar.

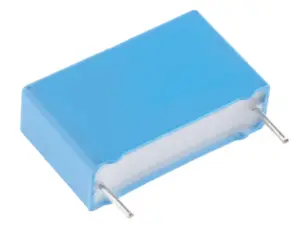

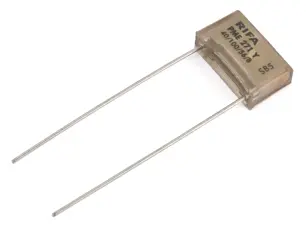

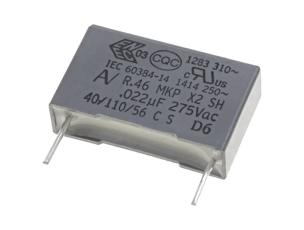

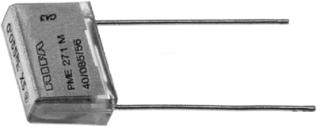

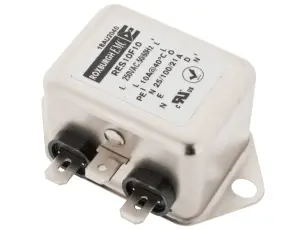

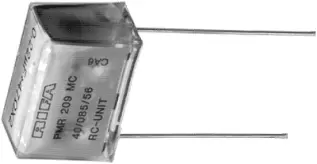

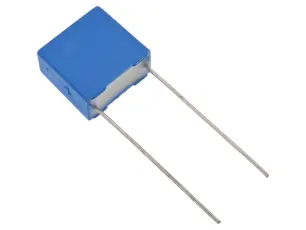

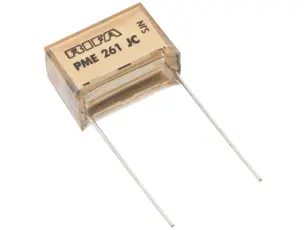

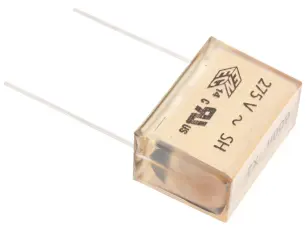

Vissa äldre X-kondensatorer tillverkades med papper, inte minst av den svenska tillverkaren RIFA. Dessa kondensatorer har blivit smått ökända för att gå sönder, ofta på dramatiska sätt med sotbildning, svedda mönsterkort och illaluktande rök som resultat. Inte minst kan detta hända när apparaten har varit oanvänd under många år – symaskiner och retrodatorer är två klassiska exempel, där det kan vara en idé att byta kondensatorn i förebyggande syfte innan den slås på.

Y-kondensatorn

Y-kondensatorer ansluts från fasen (L) och/eller neutral (N) till en apparats jord (PE).

till jord (PE). Eftersom Y-kondensatorer ansluter direkt till jord – en apparats chassi – innebär de en stor (potentiell) säkerhetsrisk, att ett apparathölje skulle kunna bli strömförande. Därför är Y-kondensatorer isolerade med mycket hög isolationsresistens och hög tålighet mot spänningspulser. De är också konstruerade på så vis att om de trots detta går sönder, så gör de det på så vis att de bildar de en öppen krets. På så vis kan ingen ström passera över den trasiga komponenten till en apparats hölje.

Man kan ersätta en trasig X-kondensator med en Y-klassad kondensator, men aldrig tvärtom. Y-kondensatorer har dock normalt lägre kapacitans än X-kondensatorer, så det kan vara svårt att hitta en lämplig ersättare. Typiska kapacitanser för Y-kondensatorer är intervallet mellan 33 pF och 4700 pF. Det finns också kondensatorer som är märkta med både X och Y – de kan användas i båda applikationerna.
