Produktbeskrivning

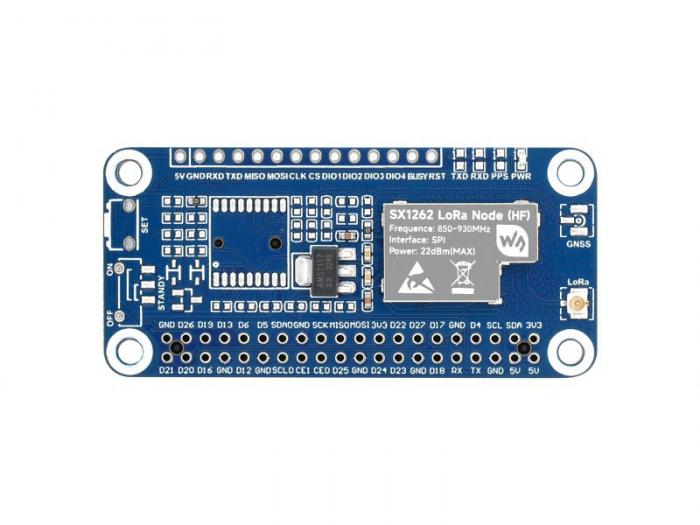

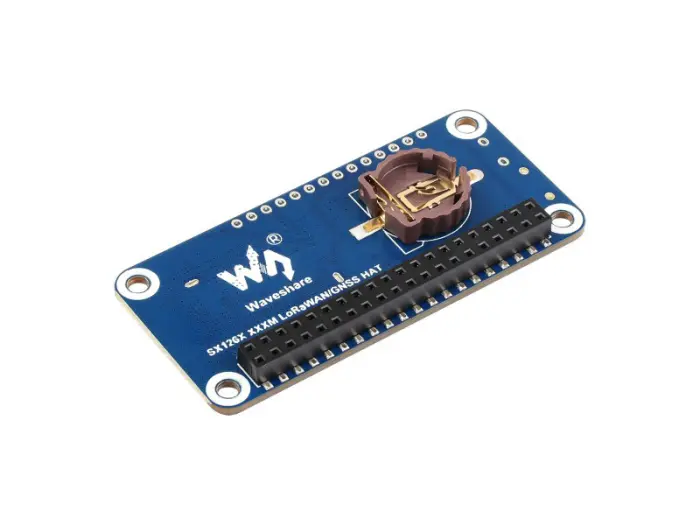

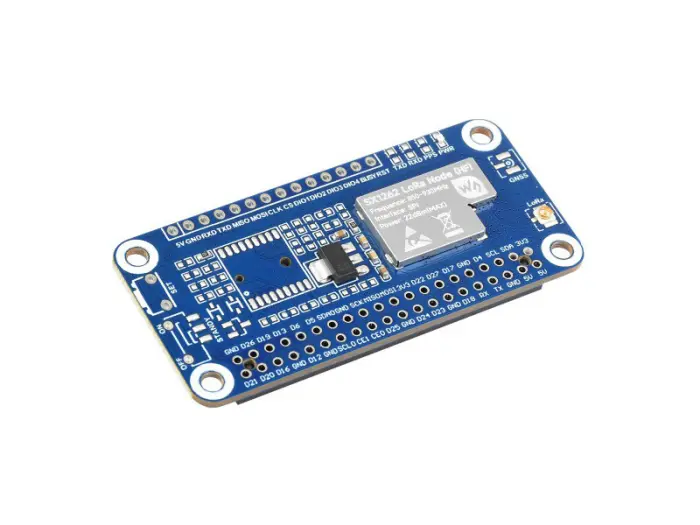

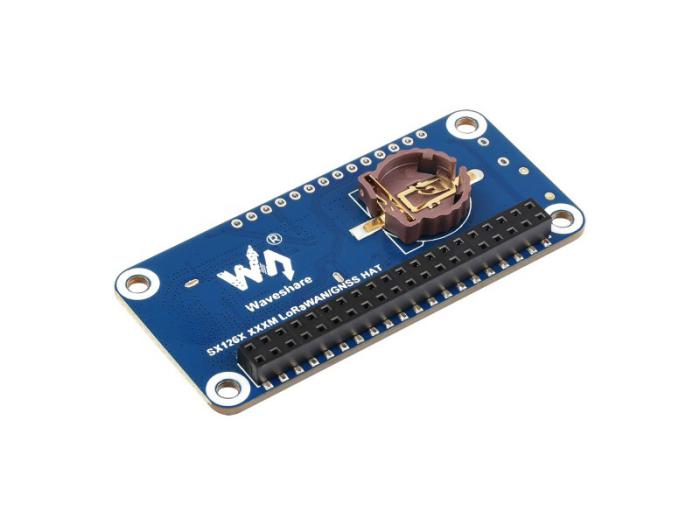

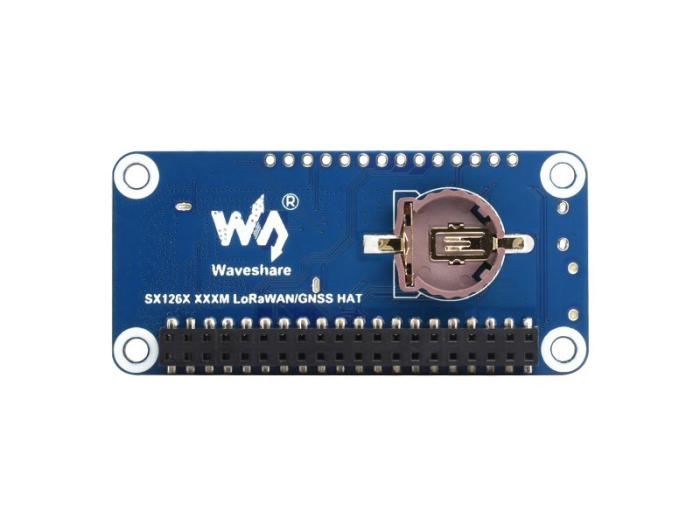

SX1262 LoRaWAN HAT från Waveshare är ett expansionskort för Raspberry Pi som möjliggör långdistanskommunikation via LoRaWAN. Kortet bygger på RF-kretsen SX1262 och är optimerat för applikationer inom IoT, där låg energiförbrukning och robust trådlös kommunikation önskas.
Tack vare LoRa-modulering uppnås lång räckvidd och god störimmunitet, vilket gör kortet lämpligt för datainsamling, industriella system och smarta sensornätverk.
Kortet ansluts till Raspberry Pi via 40-polig GPIO-header och kommunicerar via seriellt gränssnitt (UART). Det finns även en integrerad USB-till-UART-omvandlare för enkel anslutning till dator eller andra styrsystem. Flera driftlägen stöds, inklusive lågströmsläge med Wake-on-Radio, vilket gör lösningen lämplig för batteridrivna system.
LoRa-tekniken ger en typisk räckvidd upp till cirka 5 km under gynnsamma förhållanden samt stöd för funktioner som automatisk vidarebefordran, signalövervakning och fjärrkonfiguration.

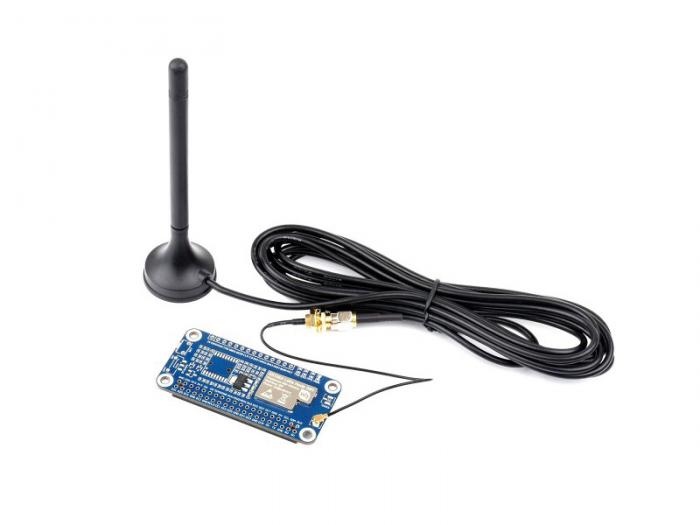

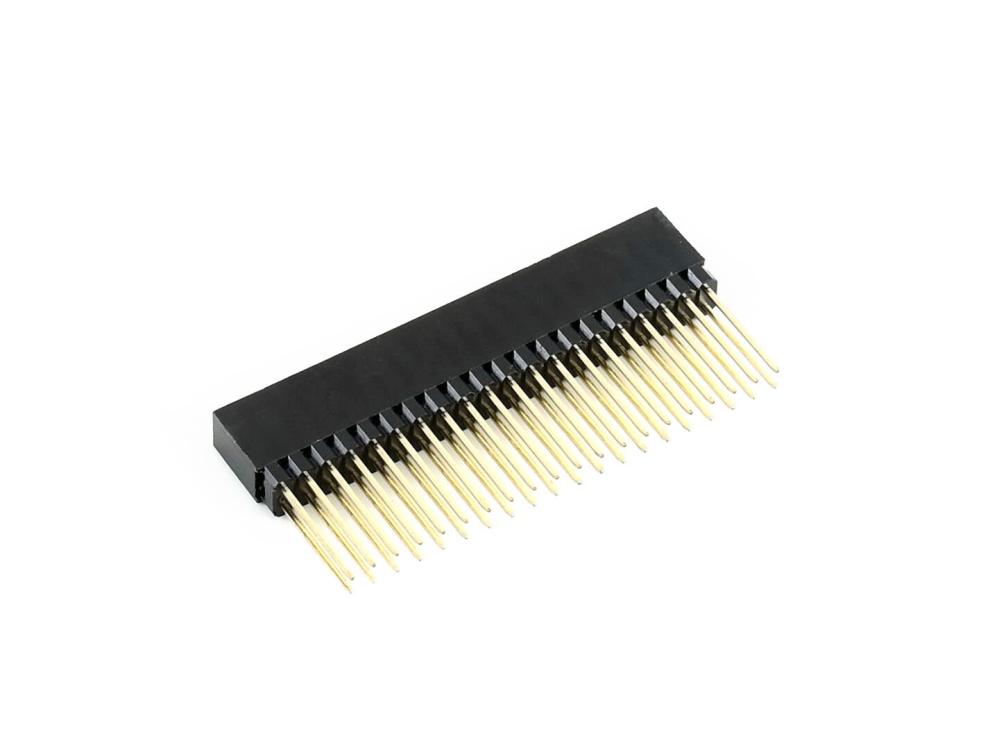

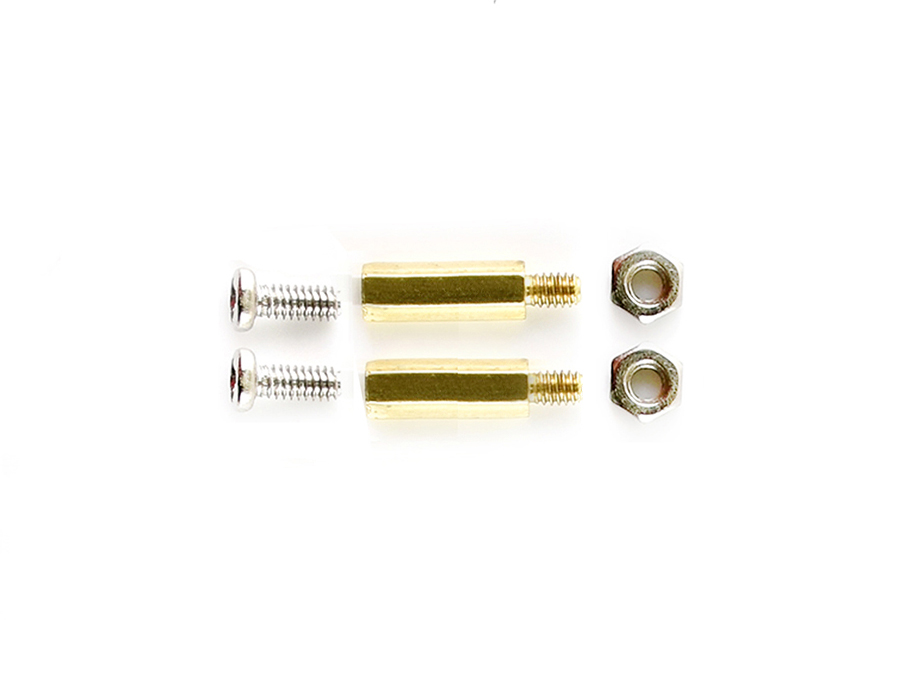

Levereras med: Magnetantenn, antennadapter, förhöjningshylslist och monteringsskruvar.
Specifikationer:
- RF-krets: SX1262
- Frekvensband: 868 MHz
- Modulation: LoRa, (G)FSK
- Datahastighet: 0.018–62.5 kbps (LoRa), upp till 300 kbps ((G)FSK)
- Sändningseffekt: upp till 22 dBm
- Mottagningskänslighet: ned till −147 dBm
- Kommunikationsgränssnitt: UART

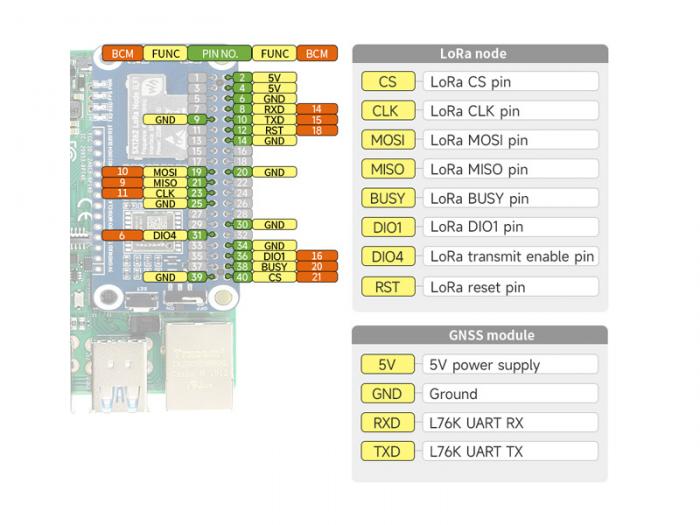

- GPIO-anslutning: 40-pin Raspberry Pi header
- Drivspänning: 5 V
- Logiknivå: 3.3 V / 5 V
- Strömförbrukning: ca 107–133 mA vid sändning, ca 5–11 mA vid mottagning, ca 2 µA i viloläge
- Räckvidd: upp till ca 5 km (beroende på miljö och konfiguration)
- Arbetstemperatur: -40 till +85 °C
- Indikering: Status-LED för kommunikation
- Antennuttag: u.FL / IPEX

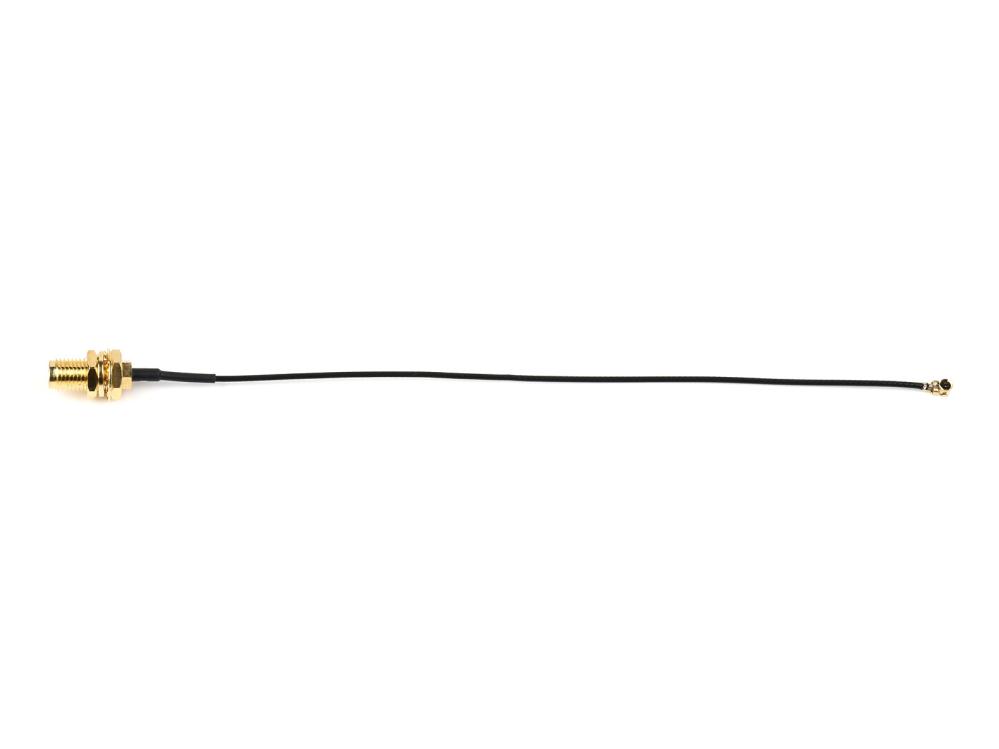

- Antennadapter: u.FL / IPEX till SMA, 170 mm (medföljer)

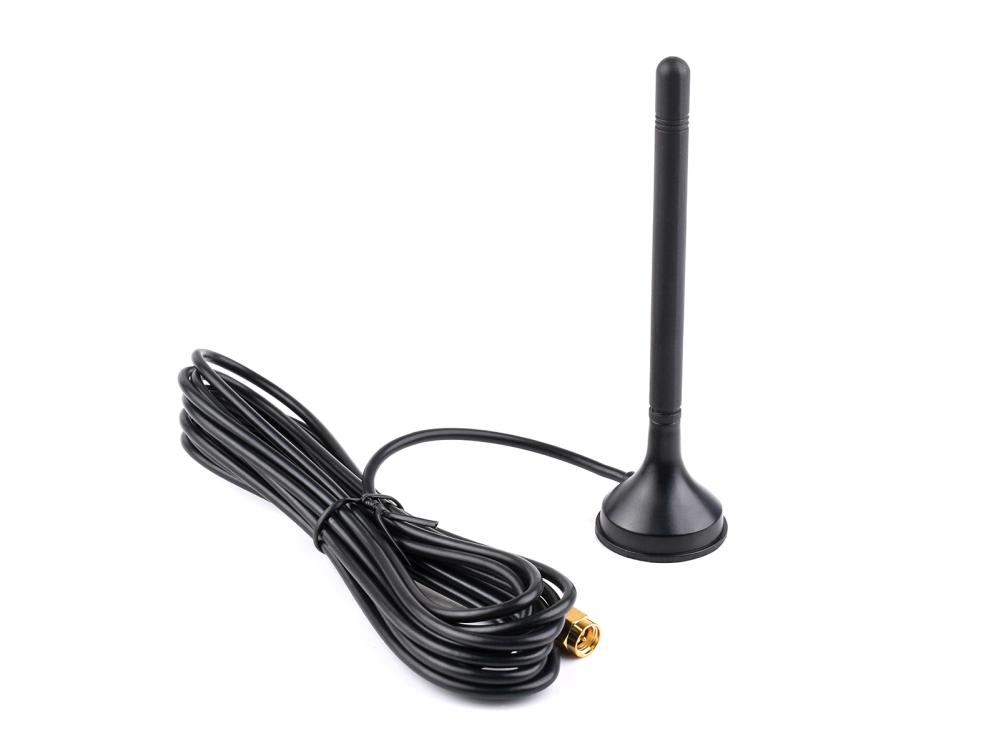

- Antenn: Magnetantenn, 3 m kabel med SMA-anslutning (medföljer)
