Produktbeskrivning

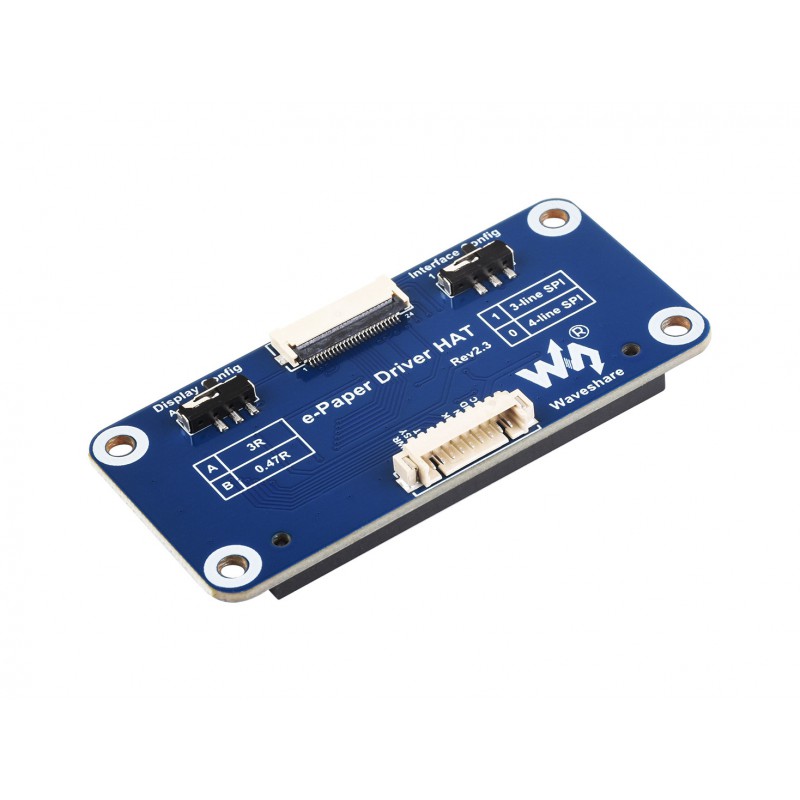

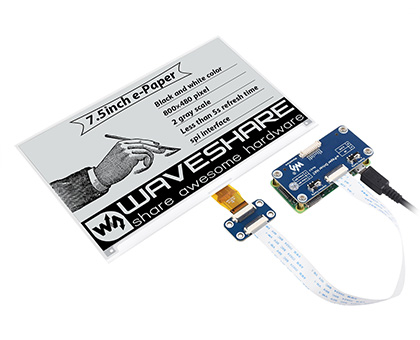

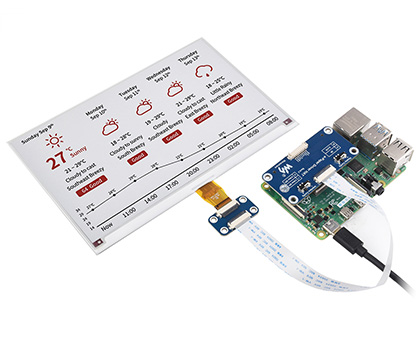

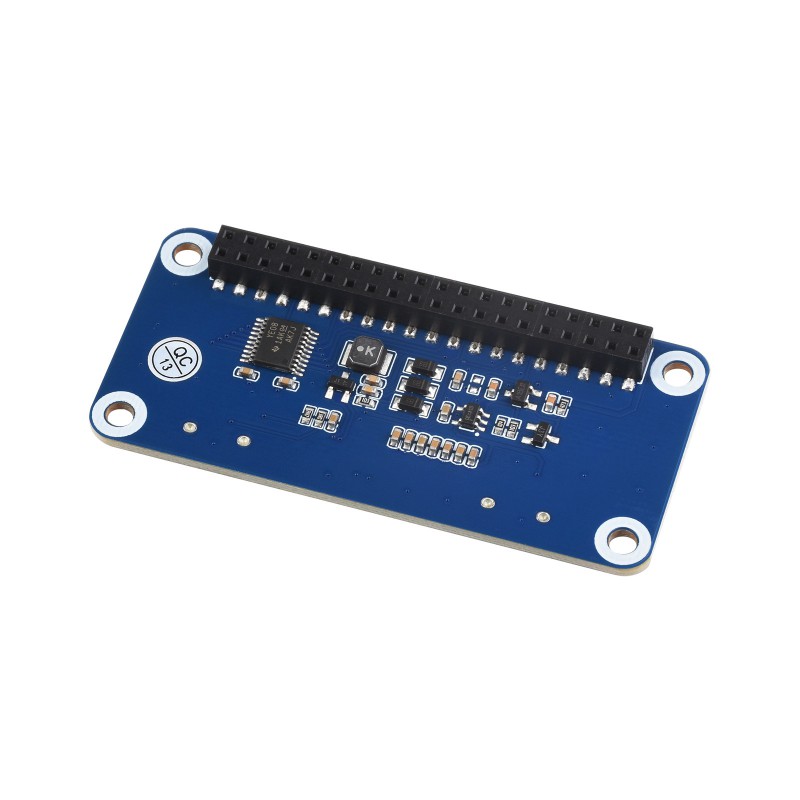

Waveshare e-Paper Driver HAT är ett universellt drivkort för Waveshares e-Paper-displayer med SPI-gränssnitt. Kortet har en 40-polig GPIO-kontakt för direkt anslutning till Raspberry Pi. Kortet kan även användas med ESP32, Arduino, Jetson Nano och STM32 via det separata SPI-gränssnittet.
En inbyggd nivåomvandlare gör kortet kompatibelt med både 3.3 V- och 5 V-logik. Kommunikation med e-Paper-displayen sker via 3-tråds eller 4-tråds SPI. Waveshare tillhandahåller utvecklingsresurser och exempel för Raspberry Pi, Jetson Nano, Arduino och STM32.
Specifikationer:
- Tillverkare: Waveshare
- Modell: e-Paper Driver HAT
- Typ: Drivkort för e-Paper-display
- Kompatibilitet: De flesta Waveshare e-Paper-paneler med SPI-gränssnitt
- Drivspänning: 3.3 V / 5 V

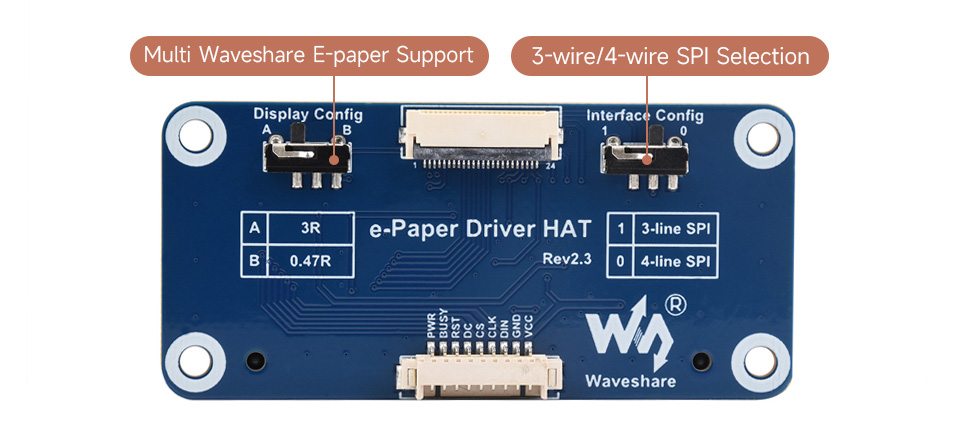

- Gränssnitt: 3-tråds SPI / 4-tråds SPI

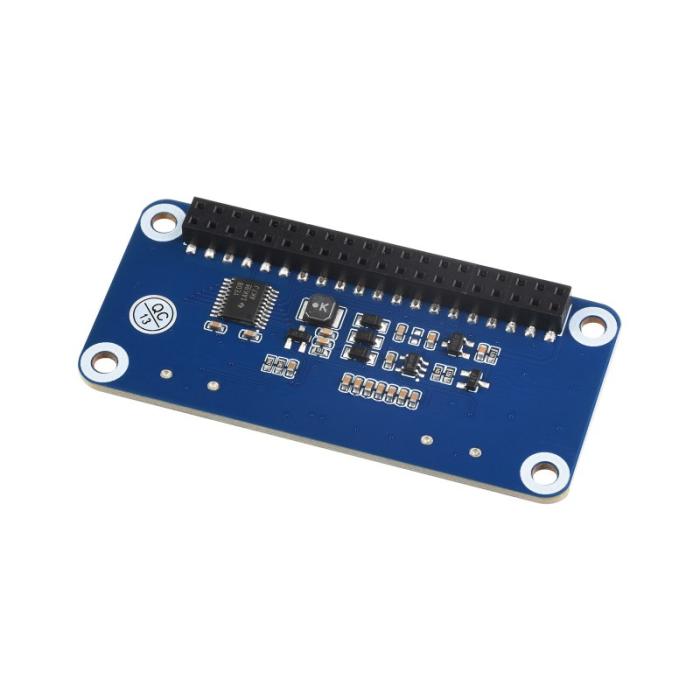

- GPIO-kontakt: 40-polig, kompatibel med Raspberry Pi
- Logiknivåer: 3.3 V / 5 V

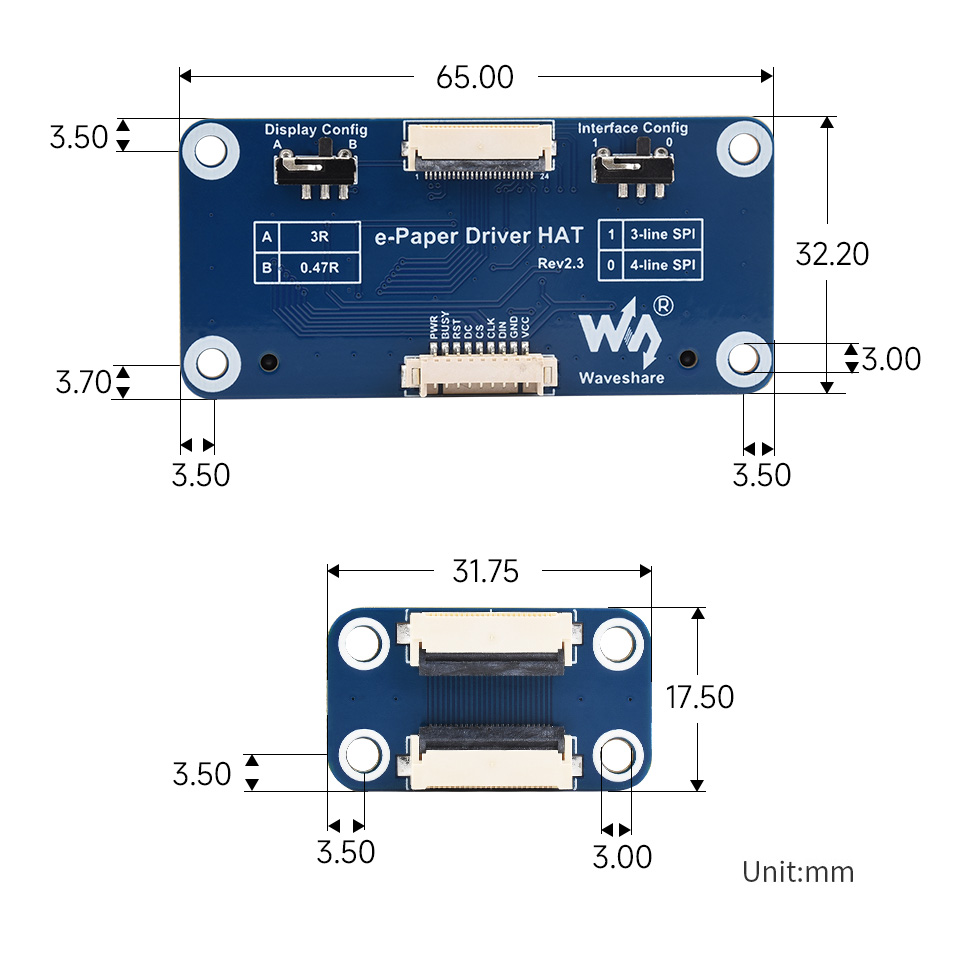

- Dimensioner: 65.0 x 30.2 mm
- Monteringshål: Ø3.0 mm
SPI-anslutning:
- VCC: 3.3 V / 5 V
- GND: Jord
- DIN: SPI MOSI
- CLK: SPI SCK
- CS: Chip select, aktiv låg
- DC: Data/kommando
- RST: Reset, aktiv låg
- BUSY: Statusutgång
- PWR: Styrning av matning
Levereras med:

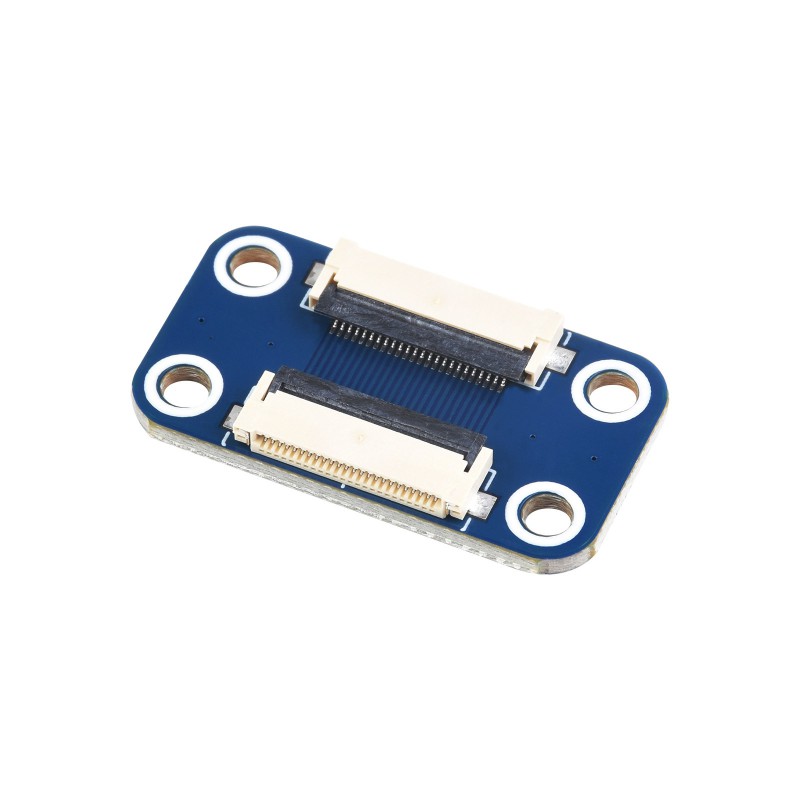

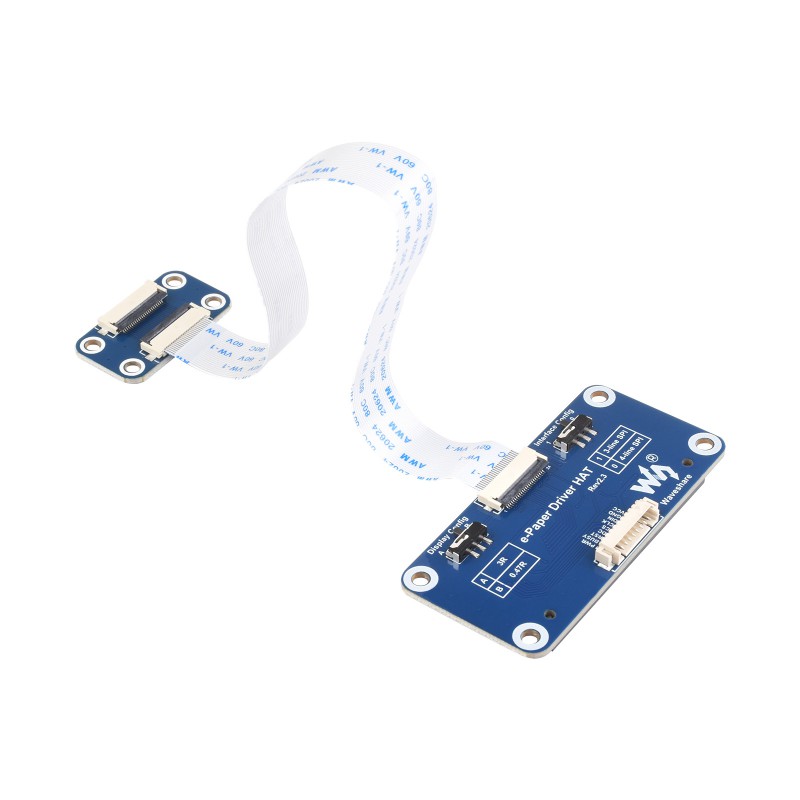

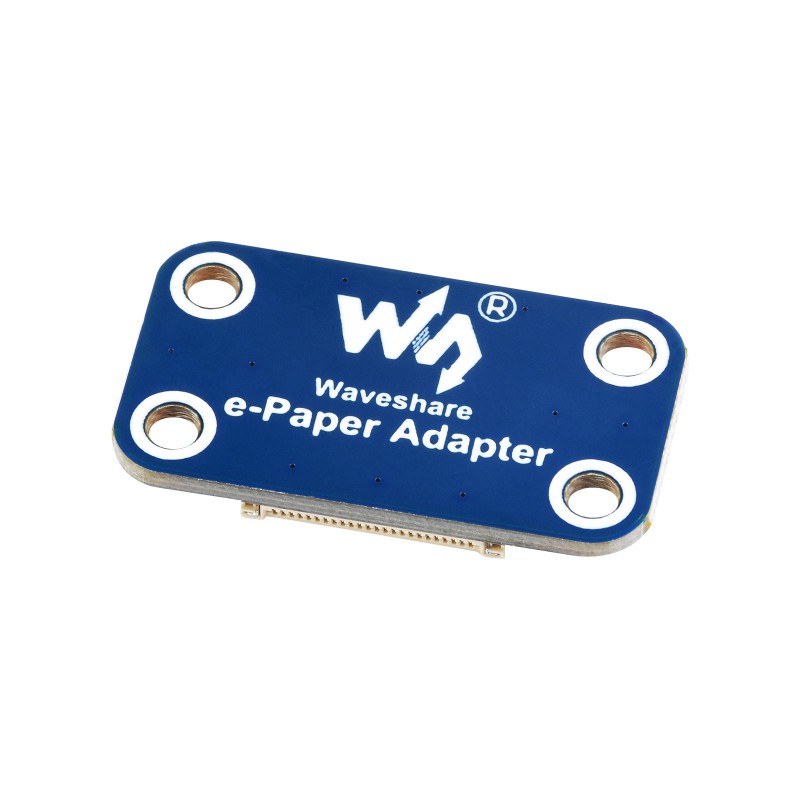

- e-Paper Driver HAT och adapterkort
- FFC-kabel

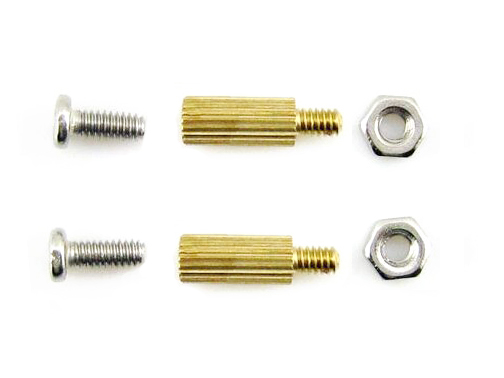

- Monteringsdistanser

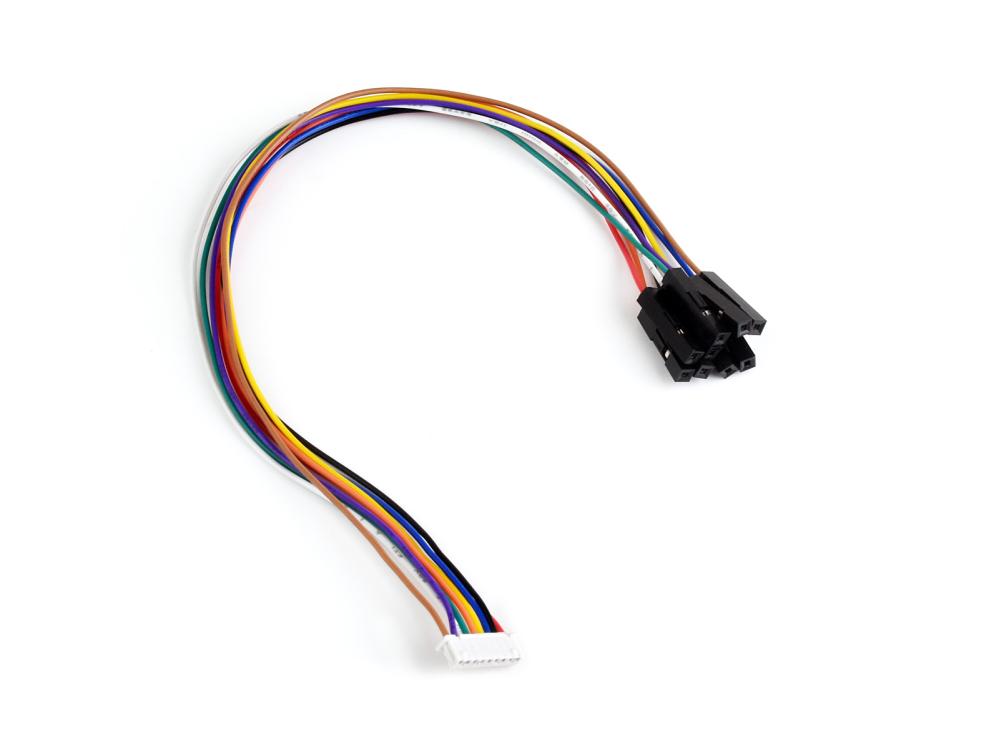

- Anslutningskabel (9-pin GH1.25 till 9x dupont hona)
