Produktbeskrivning

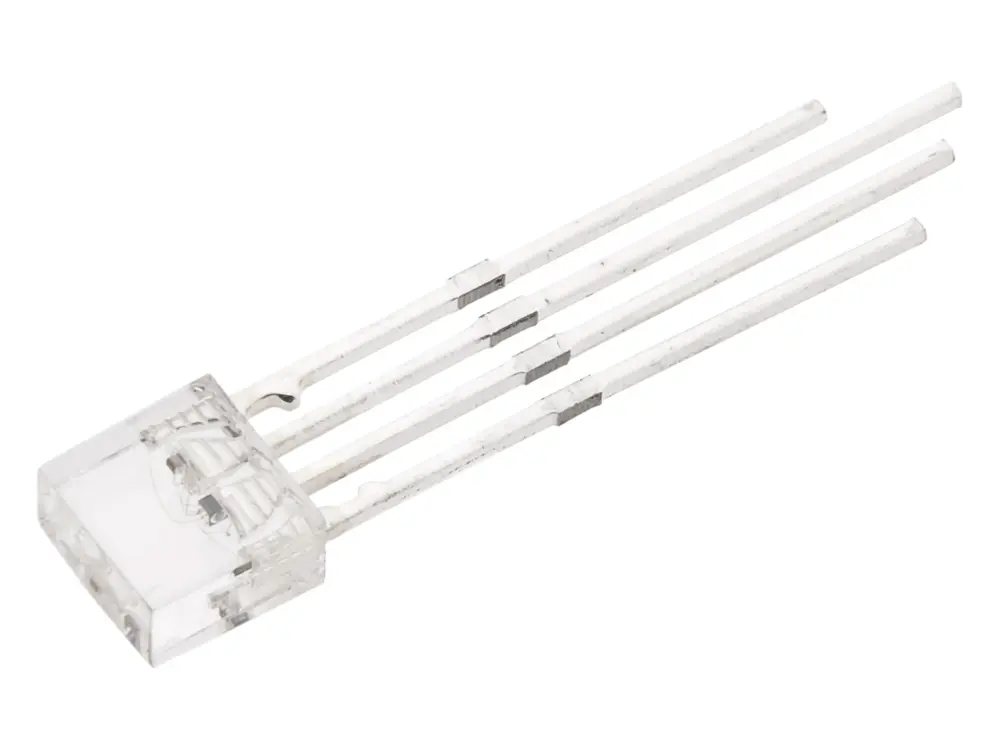

Adresserbar RGB lysdiod. NeoPixel-kompatibel med inbyggd WS2812D drivare. En intelligent RGB-LED med integrerad styrkrets. Adresserbara lysdioder möjliggör individuell styrning av varje LED i en kedja via en enda datalinje. Datalinjen kopplas till mikrokontroller utgång (PWM) hos t.ex. Arduino, ESP32 eller Raspberry Pi.
Varje LED innehåller separata lysdioder (R, G, B) med 8-bitars PWM-styrning per kanal, vilket ger 256 nivåer per färg och totalt 16 777 216 möjliga färger.
Specifikation:
- Drivspänning: 5 VDC
- Märkström (max): 20 mA per färgkanal vid full ljusstyrka. Max 60 mA vid full vit
- Dataöverföring: 800 kbps via enkeltrådig seriell kommunikation
- Kapsling: 2,5 × 4,8 × 4,5 mm
- Arbetstemperatur: -25 °C till +80 °C
- Styrning: Seriell, entråds digitalt gränssnitt
- Ljusintensitet: R: 550 mcd, G: 1100 mcd, B: 300 mcd
- Vinkel: 120°
- Montering: Hålmonterad (THT)
Funktioner:
- Integrerad styrning: Varje LED innehåller en inbyggd styrenhet och konstantströmsdrivning
- Kopplas i kedja: Data vidarebefordras automatiskt från en pixel till nästa via DO-pinnen, vilket möjliggör seriekoppling utan behov av ytterligare logik.
- Enkel kommunikation: Endast en datalinje krävs för att styra ett stort antal pixlar, vilket förenklar ledningsdragningen.
- Hög färgkvalitet: Varje färgkanal har 256 nivåer, vilket ger en jämn och exakt färgåtergivning.
- Lång räckvidd: Signalen kan överföras upp till 2 meter mellan pixlar utan behov av förstärkning.
Användningsområden:
- Dekorativ belysning: Skapa ljuseffekter för evenemang, skyltar och heminredning.
- Prototyping: Perfekt för användning i kopplingsdäck och andra prototypmiljöer.
- Interaktiva projekt: Lämplig för projekt som kräver responsiv belysning, såsom musikvisualisering eller användargränssnitt.
Rekommendationer för användning:
- Strömförsörjning: Använd en stabil 5 VDC strömkälla. Ström: beräknat behov 60 mA / LED (10 st LED = 0.6 A).
- Motstånd: Ett seriemotstånd på 75 Ω på datalinjen kan förbättra signalintegriteten, särskilt vid längre ledningar.
