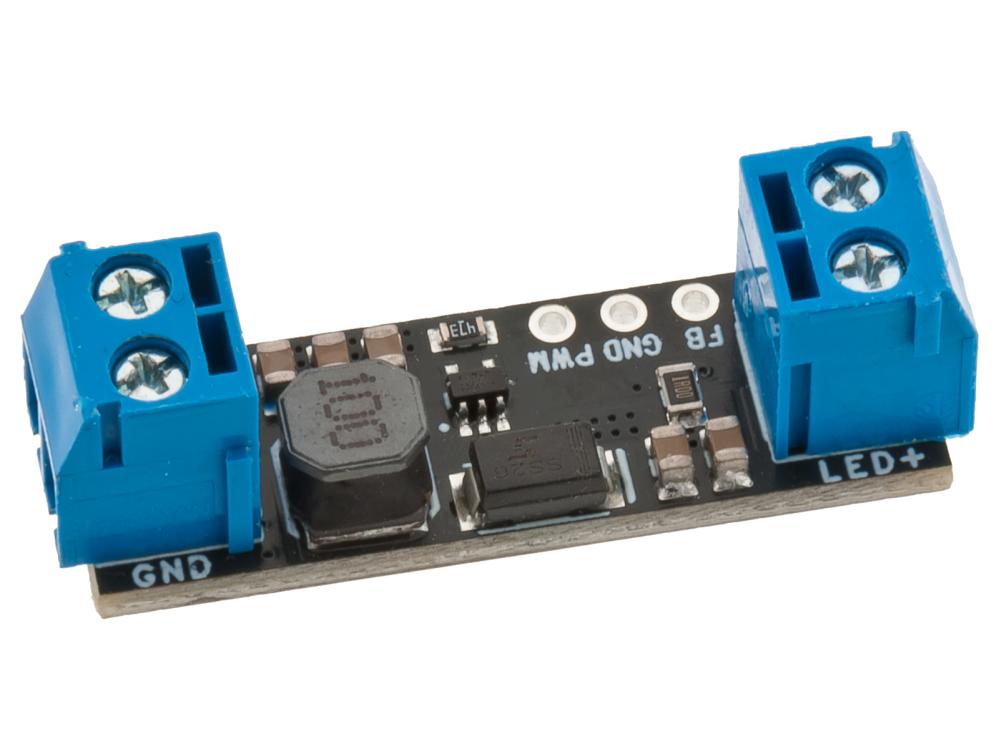

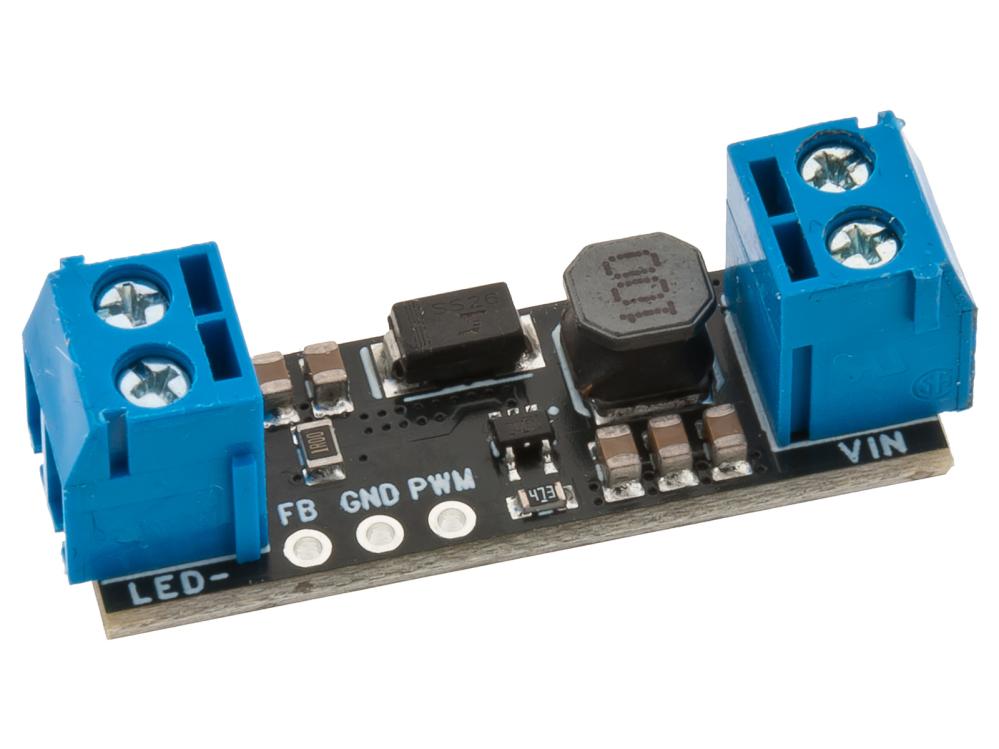

Produktbeskrivning
EKM032 är en step-up (boost) regulator för effektlysdioder, LED-slingor och -matriser. Modulen är utvecklad och designad av Electrokit. Omvandlar en låg spänning (2.7V till 5.5V) till en högre spänning, som regleras för att matcha framspänningen för de anslutna lysdioderna.
Eftersom drivkretsen reglerar utgångsspänningen till en fast ström kan valfritt antal lysdioder anslutas i serie, upp till den maximala utgångsspänningen 38V.
Observera dock att inte alla kombinationer av ingångsspänning, utström och antal lysdioder är möjliga eftersom regulatorn är begränsad i ström på ingångssidan. Ett exempel: 3V in, 20V ut, 200mA LED-ström drar mer än 1.2A genom regulatorns switchar, vilket den inte klarar av. Om ingångsspänningen höjs till 5V minskar strömmen genom regulatorn till ca 800mA, vilket ligger inom specifikationen. Se tabellen nedan för mer information.
Drivkretsen har skydd mot öppen last, underspänning och för hög temperatur.
Ljusstyrkan kan styras från 0-100% med PWM och drivströmmen kan programmeras med ett externt motstånd kopplat mellan GND och FB.
Funktioner:
- Effektiv omvandlning, upp till 90%

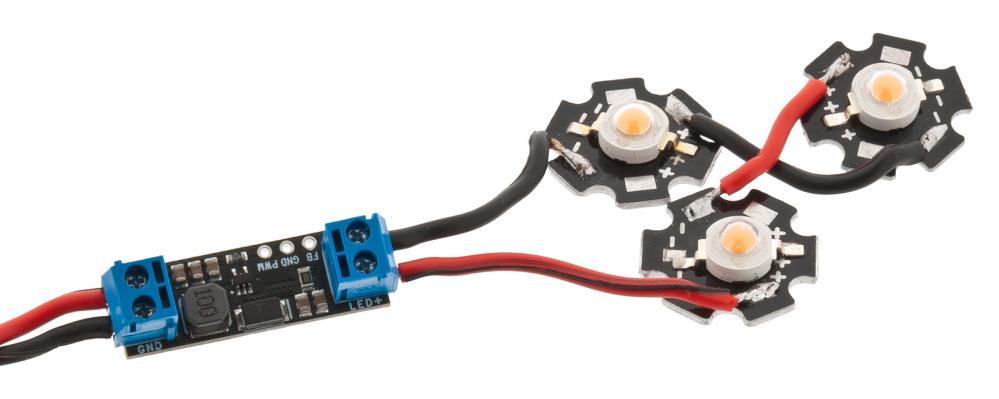

- Driv lysdioder i serie från batteri eller USB
- Enkel dimning med PWM
- Programmerbar utgångsström
Specifikationer:
- Matningsspänning: 2.7 - 5.5V
- Maximal utspänning: 38V
- FET-switch gräns: 1.2A
- Förinställd drivström: 204mA
- Switchfrekvens: 1.2MHz

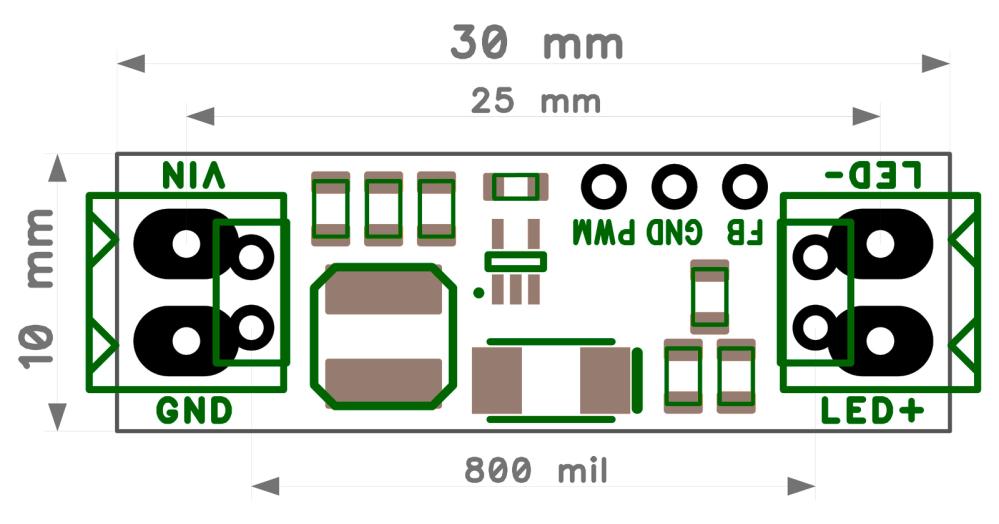

- Dimensioner: 30 x 10 mm

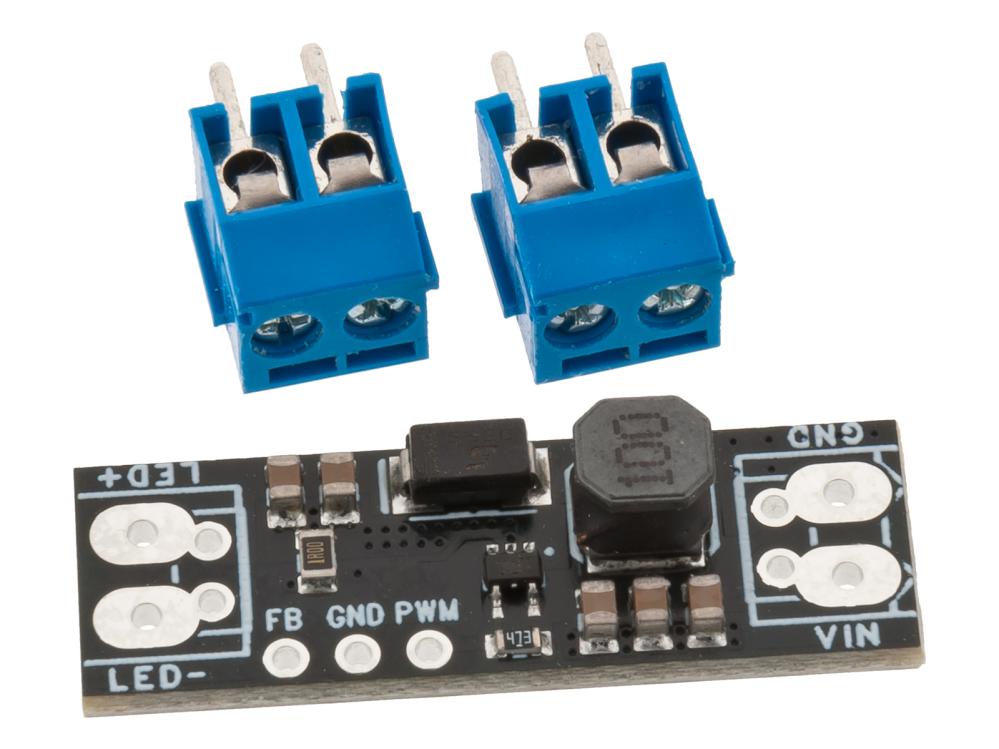

- Levereras med skruvplintar (ej förmonterade)
