Produktbeskrivning
GNSS/GPS-mottagarmodul som gör det möjligt att bestämma exakt position. Med den här modulen kan du använda GNSS i ditt projekt, exempelvis för tillgångsspårning eller bärbara enheter. Modulen är kompakt, energieffektiv, har hög prestanda och är enkel att använda tack vare den inbyggda antennen.
L86-M33 är en GNSS-mottagare, vilket innebär att den kan ta emot signaler från GPS-, GLONASS- och Galileo-satelliter. Med teknikerna EASY (Embedded Assist System för självgenererad banprediktion) och AlwaysLocate ger L86-M33 snabb och noggrann positionsbestämning även i utmanande miljöer. Den avancerade inbyggda loggningsfunktionen LOCUS gör det möjligt att lagra rutter och positionsdata.

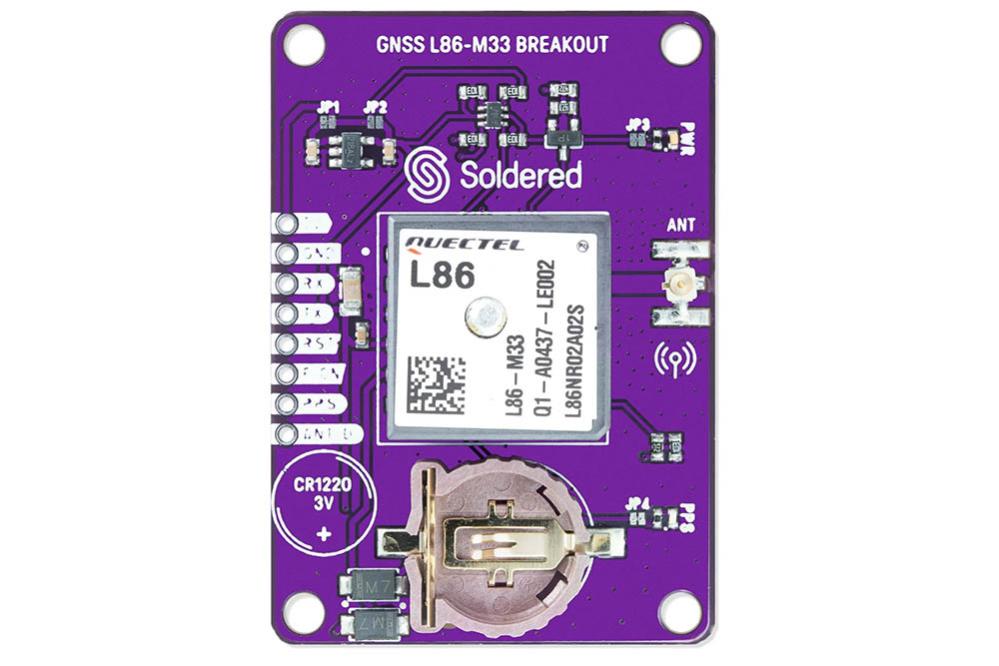

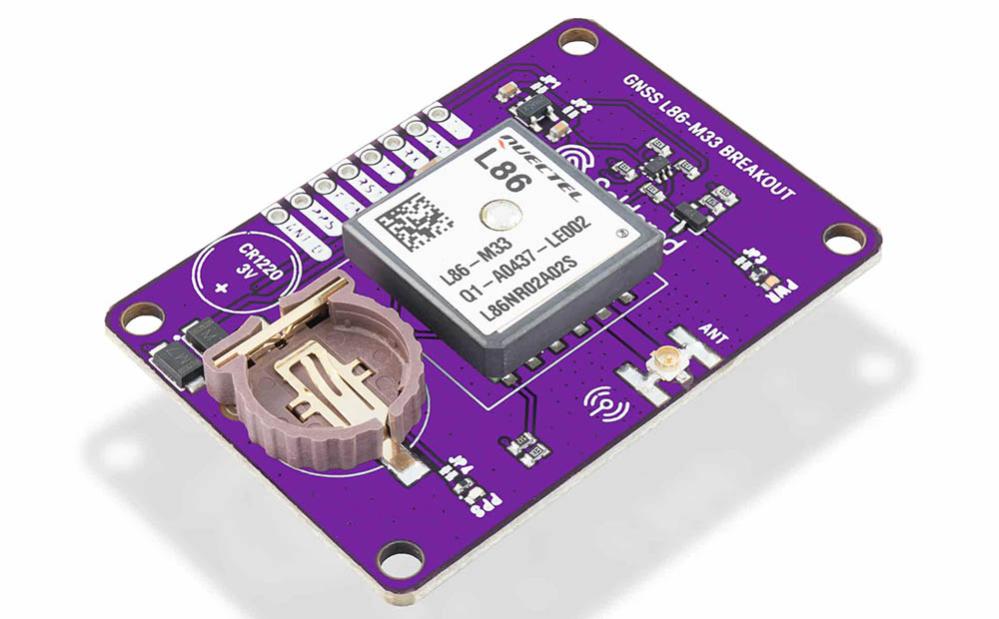

Förutom L86-M33-modulen med integrerad antenn har breakoutkortet även en hållare för ett CR1220-batteri som används som backup för tidhållning och GPS-data. Modulen fungerar även utan batteri, men måste då hämta satellitdata på nytt vid varje uppstart (cold start). Om den inbyggda antennen inte ger tillräcklig mottagning finns en u.FL/IPX-kontakt för anslutning av en extern antenn med högre prestanda. Samtliga anslutningspinnar är åtkomliga via stift på kretskortet för enkel anslutning. Kommunicerar via UART och drivs med 3.3 V.
Specifikationer:
- GNSS-system: GPS, GLONASS och Galileo
- GNSS-krets: Quectel L86-M33
- Kommunikation: UART
- Drivspänning: 3.3 V
- Uppdateringsfrekvens (max): 10 Hz
- Antenn: Inbyggd keramisk antenn
- Extern antenn: u.FL/IPX-kontakt
- Backup-batteri: CR1220 (medföljer ej)

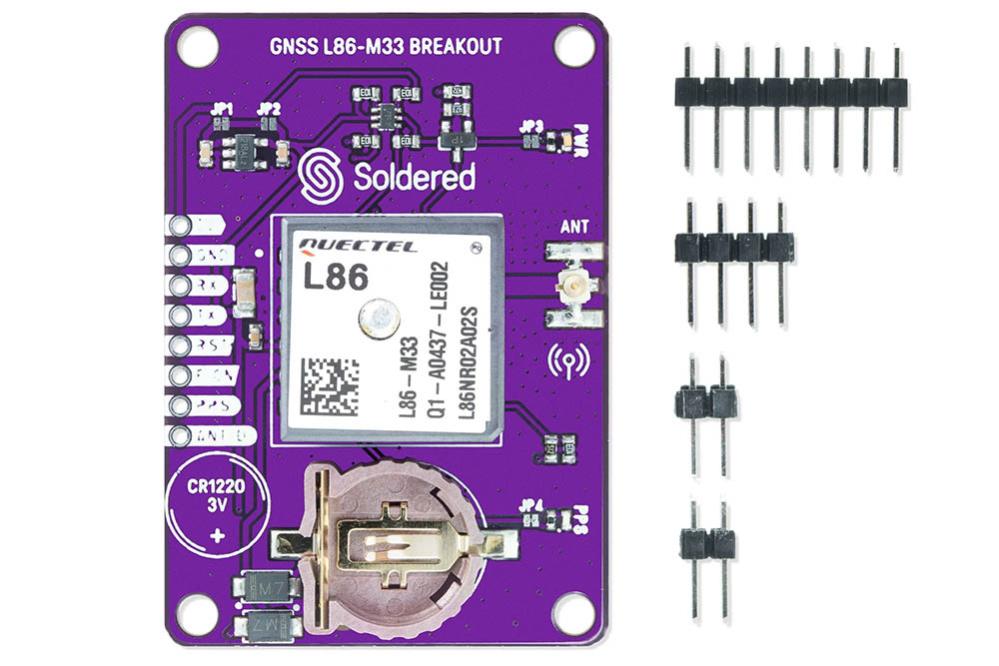

- Levereras med: Stiftlister (ej förmonterade)
- Funktioner: EASY, AlwaysLocate och LOCUS
- Mått: 54 × 38 mm
