Produktbeskrivning

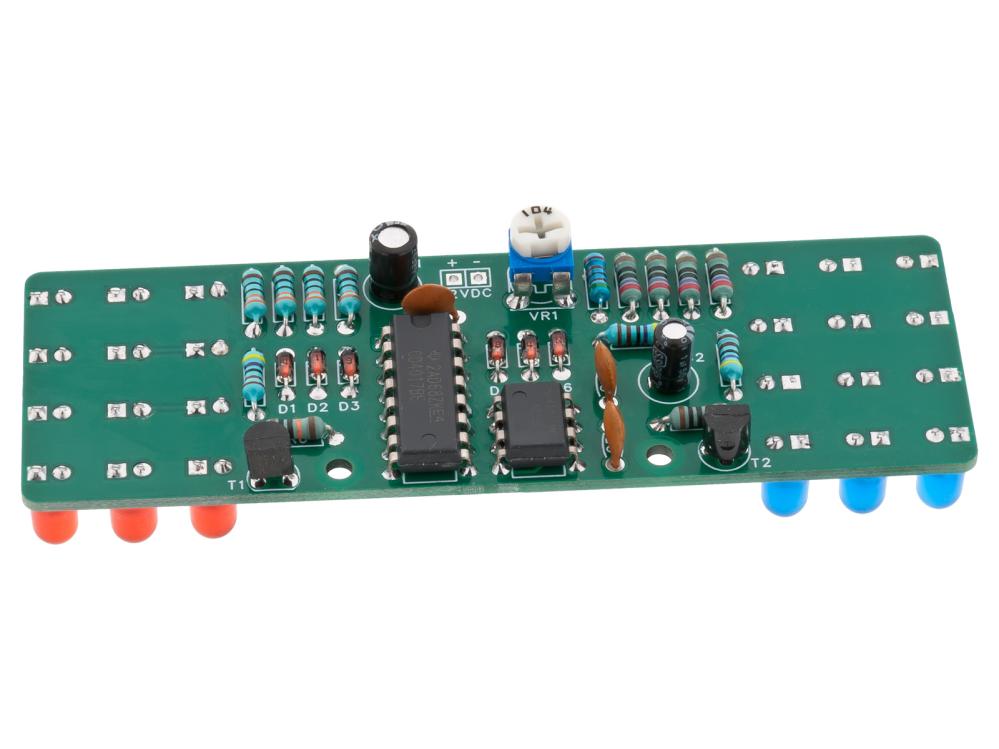

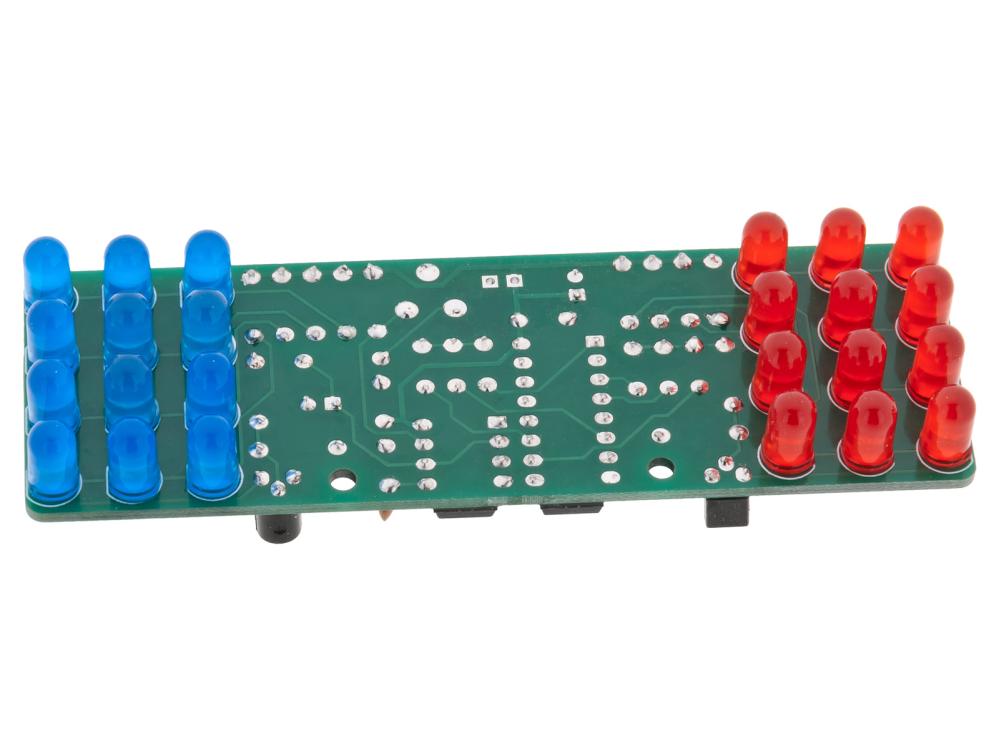

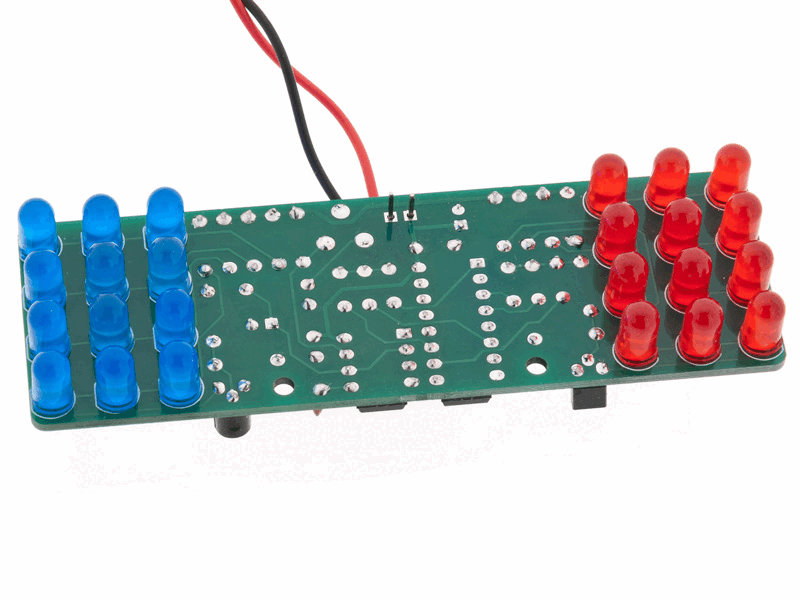

EK029 Polisblinker röd/blå med 24 lysdioder – byggsats från Electrokit. Simulera blåljusmönster med denna lärorika elektronikbyggsats.
EK029 är en kompakt och pedagogisk byggsats som återskapar ett blinkande ljusmönster med 12 röda och 12 blå lysdioder – inspirerat av amerikanska polisbilars ljussignaler. Den passar utmärkt för dig som vill fördjupa dig i digital logik, timerkretsar och transistordrivning.
Blinkmönstret styrs av en 4017B-dekadräknare, vars utgångar aktiveras i sekvens och kombineras med dioder till en enkel OR-logik. Detta resulterar i tre snabba blink med blå lysdioder följt av tre snabba blink med röda. Taktpulserna genereras av en klassisk NE555-timer med justerbar frekvens. Varje lysdiod drivs via NPN-transistorer (BC547C), vilket säkerställer tillförlitlig funktion även vid högre märkström.
Byggsatsen lämpar sig väl både som praktisk övning i elektronikundervisning och som hobbyprojekt för teknikintresserade.
Specifikationer:
- Drivspänning: 9–15 VDC
- Strömförbrukning: max 80 mA
- Dimensioner: 96 × 32 mm
- Monteringshål: c-c 32 mm, ø2,5 mm
Komponenter: 24 lysdioder, 4017B-dekadräknare, NE555-timer, transistorer, trimpotentiometer samt passiva komponenter
