Produktbeskrivning

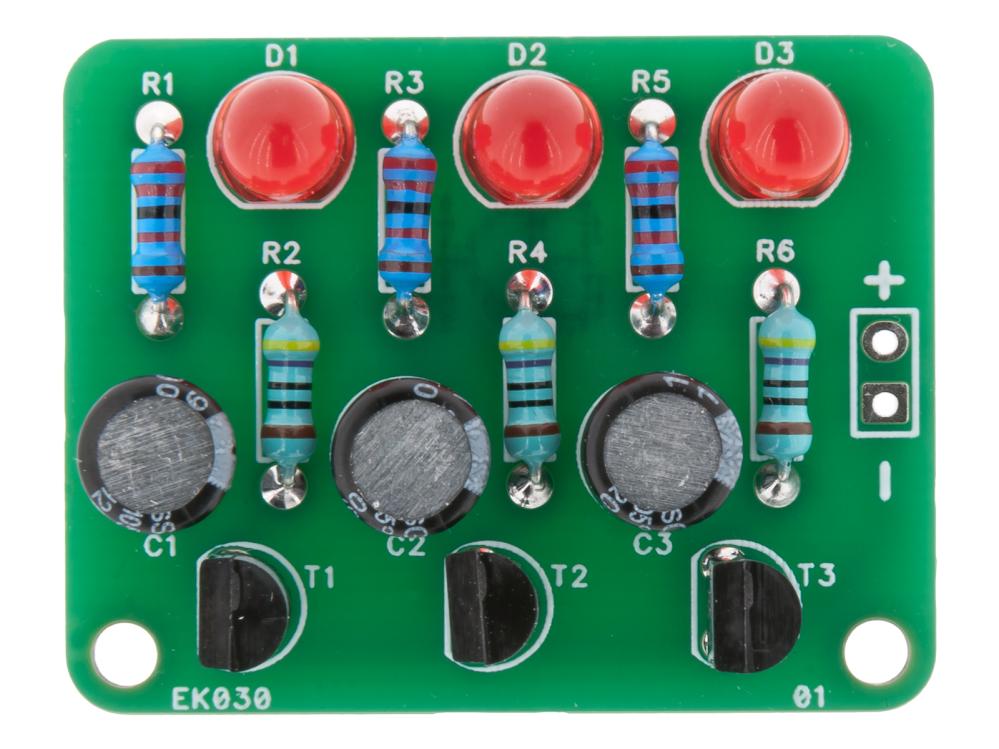

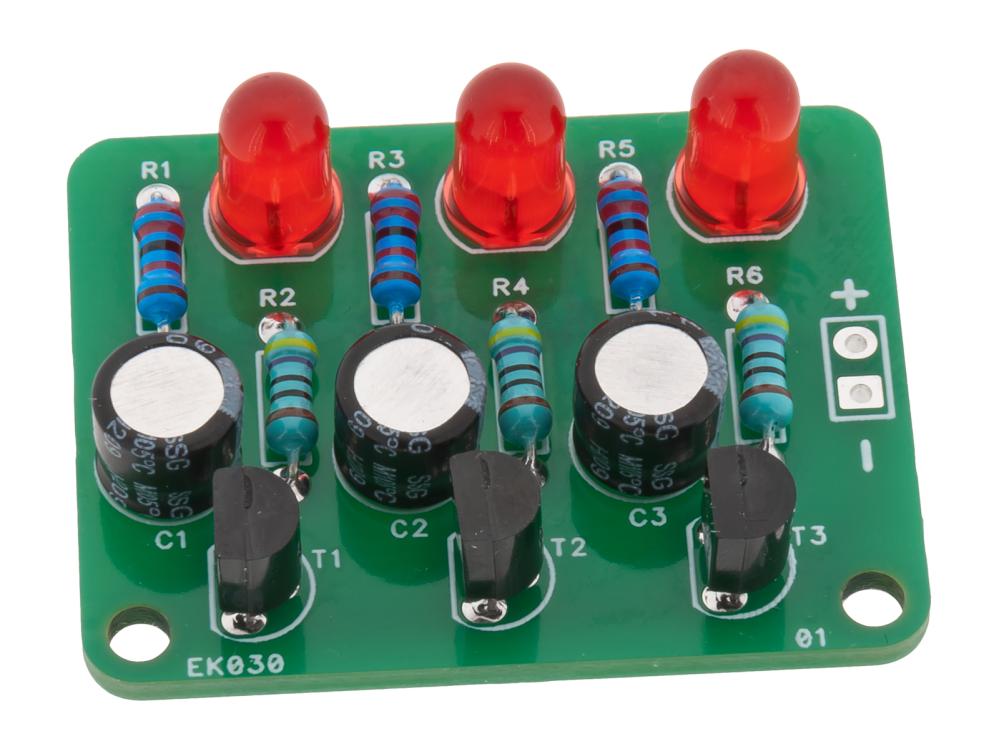

En enkel liten byggsats med 3 lysdioder som tänds i sekvens. Lysdioderna styrs av en fasförskjutningsoscillator (phase shift oscillator), som trots det komplicerade namnet är en ganska enkel krets. Oscillatorn fungerar genom att det lilla egenbruset som finns i varje transistor förstärks och fasförskjuts i varje steg. Efter det tredje och sista steget återkopplas signalen tillbaka tilldet första igen. Återkopplingen gör att signalen förstärker sig själv och självoscillerar med en frekvens som bestäms av motstånden och kondensatorerna i kretsen. En lysdiod finns ansluten till kollektorn på varje steg i oscillatorn. Byggsatsen är lämplig som en första lödövning eller demonstration för transistorer, självförstärkning och oscillatorer.
* Matningsspänning: ca. 3 - 9VDC
* Dimensioner: 36 x 28mm
