Produktbeskrivning
HX711 en 24-bitars högupplöst analog-till-digital-omvandlare för noggrann mätning av små signaler från lastceller, töjningsgivare och andra sensorer kopplade i Wheatstone-brygga. Den integrerade förstärkningen gör det möjligt att mäta mycket små resistansförändringar och omvandla dem till exakta kraft- eller massvärden. Modulen är lämplig för vågar, kraftmätning och industriella prototyper.

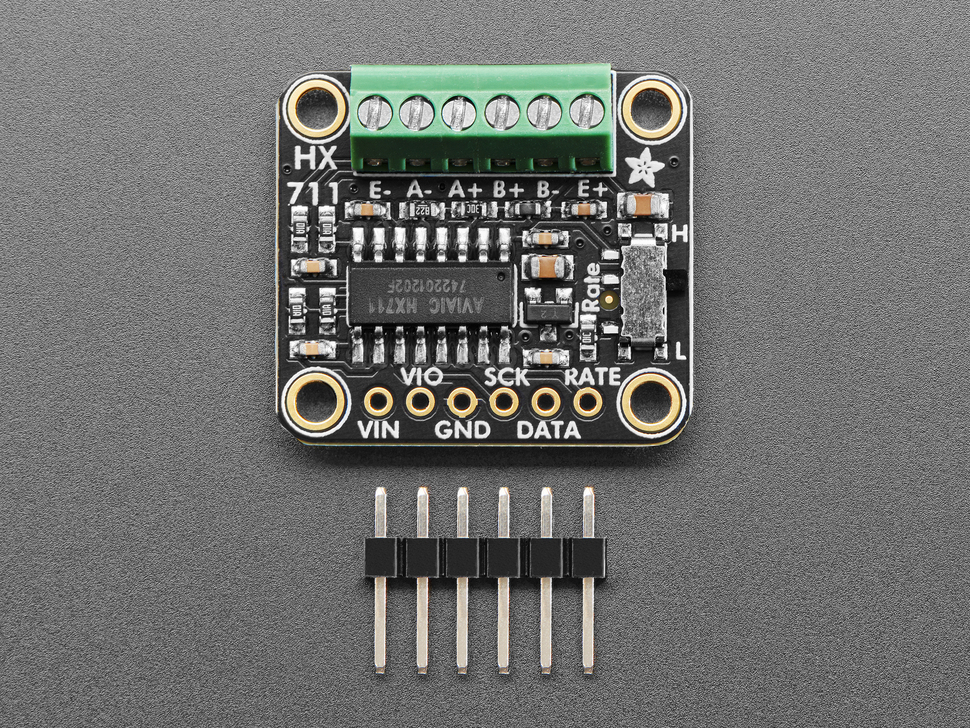

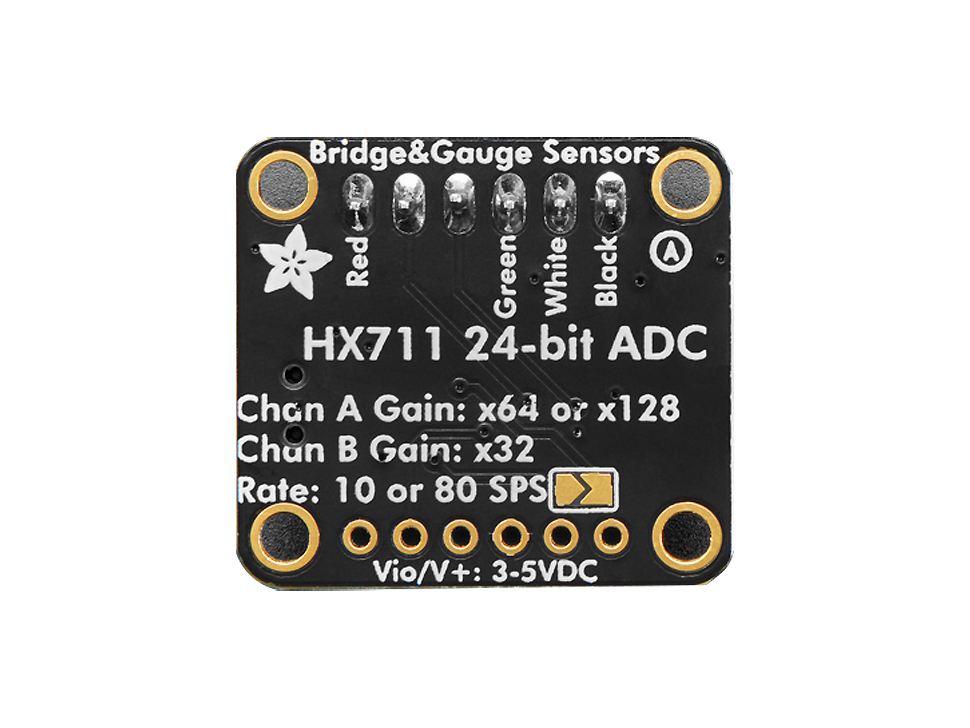

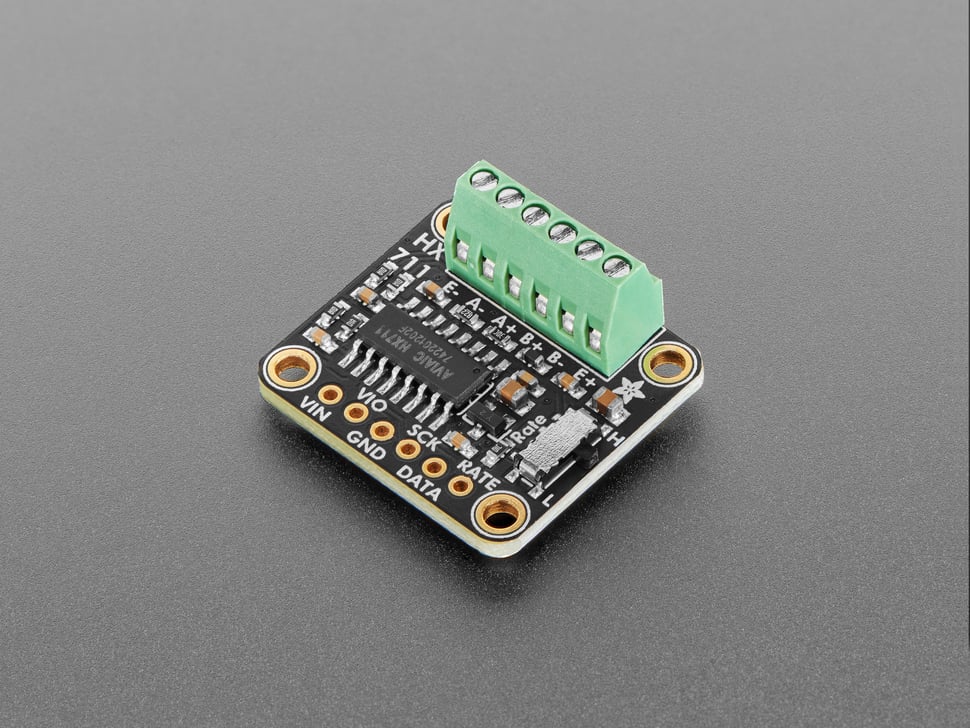

Kortet har ett HX711-chip och ett 6-poligt skruvterminalblock för anslutning av en eller två 4-trådiga sensorer. Kanal A har valbar förstärkning medan kanal B har fast förstärkning. En omkopplare gör det möjligt att välja mellan olika samplingshastigheter. Kommunikation sker via ett tvåtrådsgränssnitt liknande SPI, och färdiga bibliotek finns för snabb integration med mikrokontrollers.
Specifikationer:
- Upplösning: 24 bit
- Antal differentiella kanaler: 2
- Programmerbar förstärkning: Kanal A 64× eller 128×, kanal B 32×
- Samplingshastighet: 10 SPS eller 80 SPS
- Gränssnitt: Tvåtråds seriellt
- Drivspänning: 2.6 till 5.5 V
- Strömförbrukning: Mindre än 1.5 mA under drift

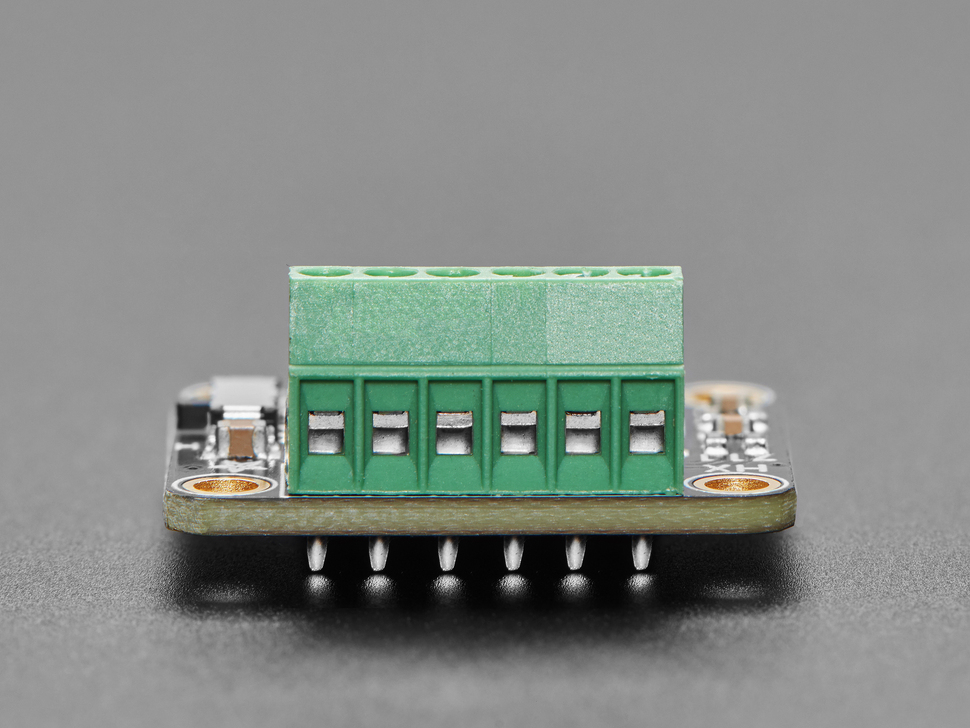

- Terminalblock: 6 skruvanslutningar för bryggsensorer
- Funktion: Inbyggd regulator för analog matning
- Dimensioner: 25.5 x 23 x 12 mm
