Produktbeskrivning

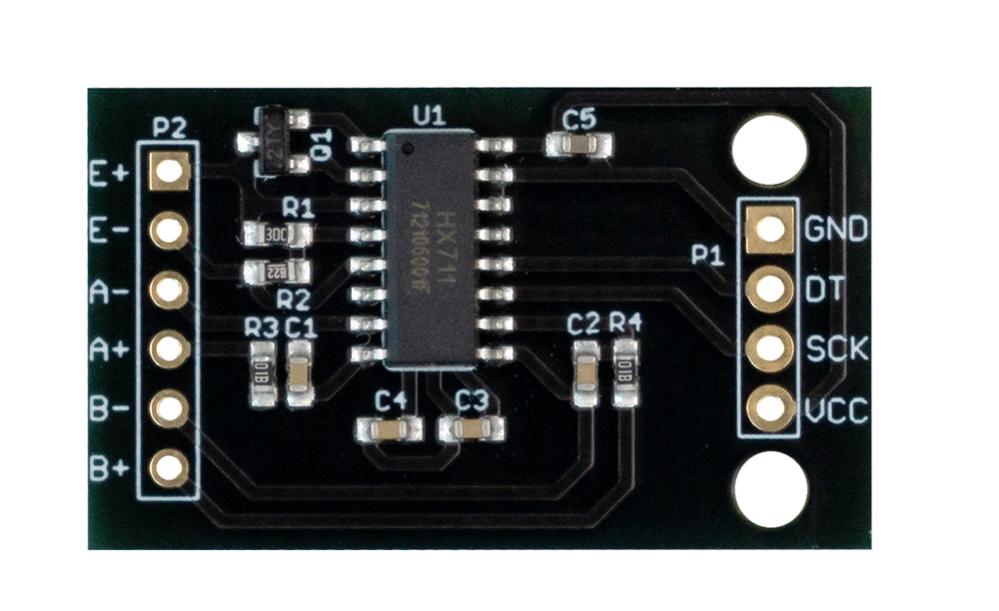

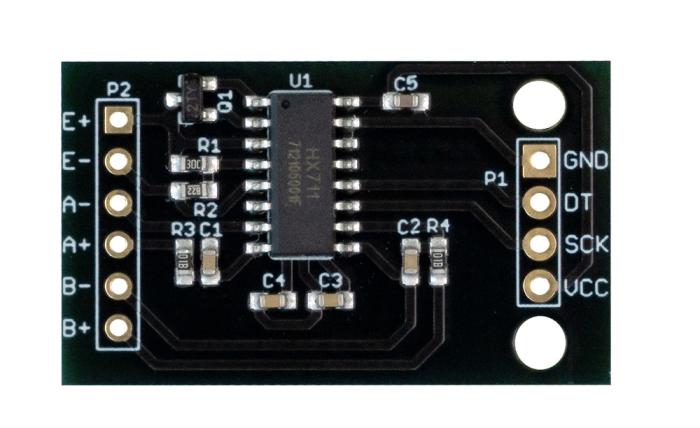

JOY-IT SEN-HX711-01 är en lastcell och en lastcellsförstärkare. Avsedd för att mäta tryck eller vikt med hög noggrannhet. Modulen består av en lastcell och ett förstärkarkort baserat på HX711-kretsen, som innehåller en 24-bitars A/D-omvandlare. Lastcellsförstärkaren omvandlar lastcellens analoga signal till en digital signal som kan läsas av mikrokontroller eller enkortsdatorer, t.ex. Arduino, Raspberry Pi eller ESP32.
Lastcellen har ett mätområde upp till 1 kg med en noggrannhet på ±0,02 % av full skala. Tack vare den höga upplösningen och den stabila signalbehandlingen kan modulen användas i egenbyggda vågar, kraftmätningssystem eller robotikprojekt där vikt eller belastning behöver registreras med precision. För montering krävs att lastcellen fästs på en stabil basplatta för att ge tillförlitliga mätresultat.

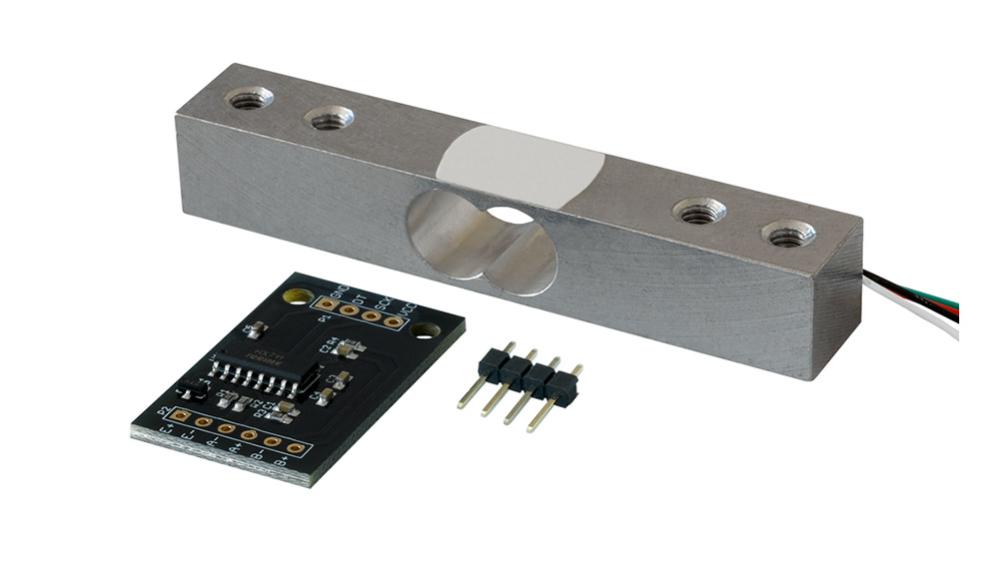

Förstärkarkortet arbetar med en matningsspänning mellan 2,6 och 5,25 V och drar mindre än 1,5 mA. Kommunikation sker via en seriell 2-trådsanslutning (SCK och DT), vilket gör integrationen enkel även i små system. Leveransomfattningen inkluderar lastcell, förstärkarkort och en fyrpolig stifthuv för anslutning.
SEN-HX711-01 är en väl beprövad och dokumenterad modul som tack vare sin höga precision och låga energiförbrukning lämpar sig utmärkt för utbildningsprojekt, laboratorietillämpningar och prototypkonstruktioner. Kombinationen av enkel integrering och tillgång till omfattande kodexempel gör den till ett praktiskt val för utvecklare som vill bygga egna vågar eller mätsystem baserade på lastceller.
Specifikationer:
- Lastcellsförstärkare: HX711 (24 bit ADC)
- Mätområde lastcell: Upp till 1 kg
- Noggrannhet: ±0.02 %
- Drivspänning: 2.6–5.25 V
- Strömförbrukning: 1.5 mA
- Gränssnitt: seriellt, 2-tråds
- Mått förstärkarkort: 34 x 20 x 3 mm
- Mått lastcell: 80 x 15 x 14 mm
- Kabellängd: 25 cm
- Vikt: 33.5 g
