Produktbeskrivning

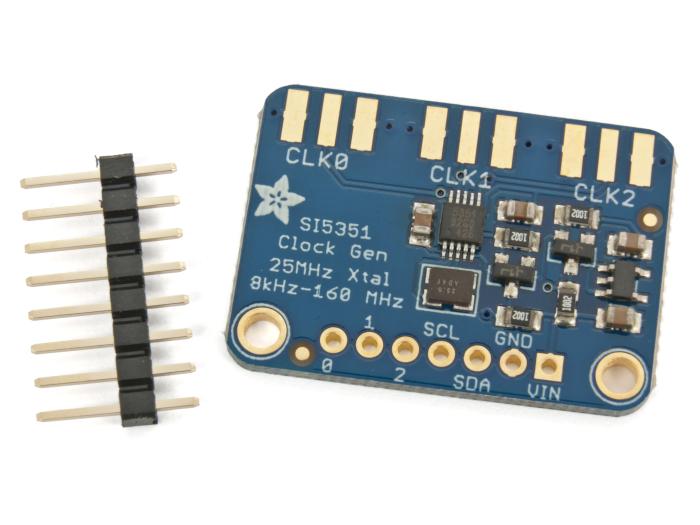

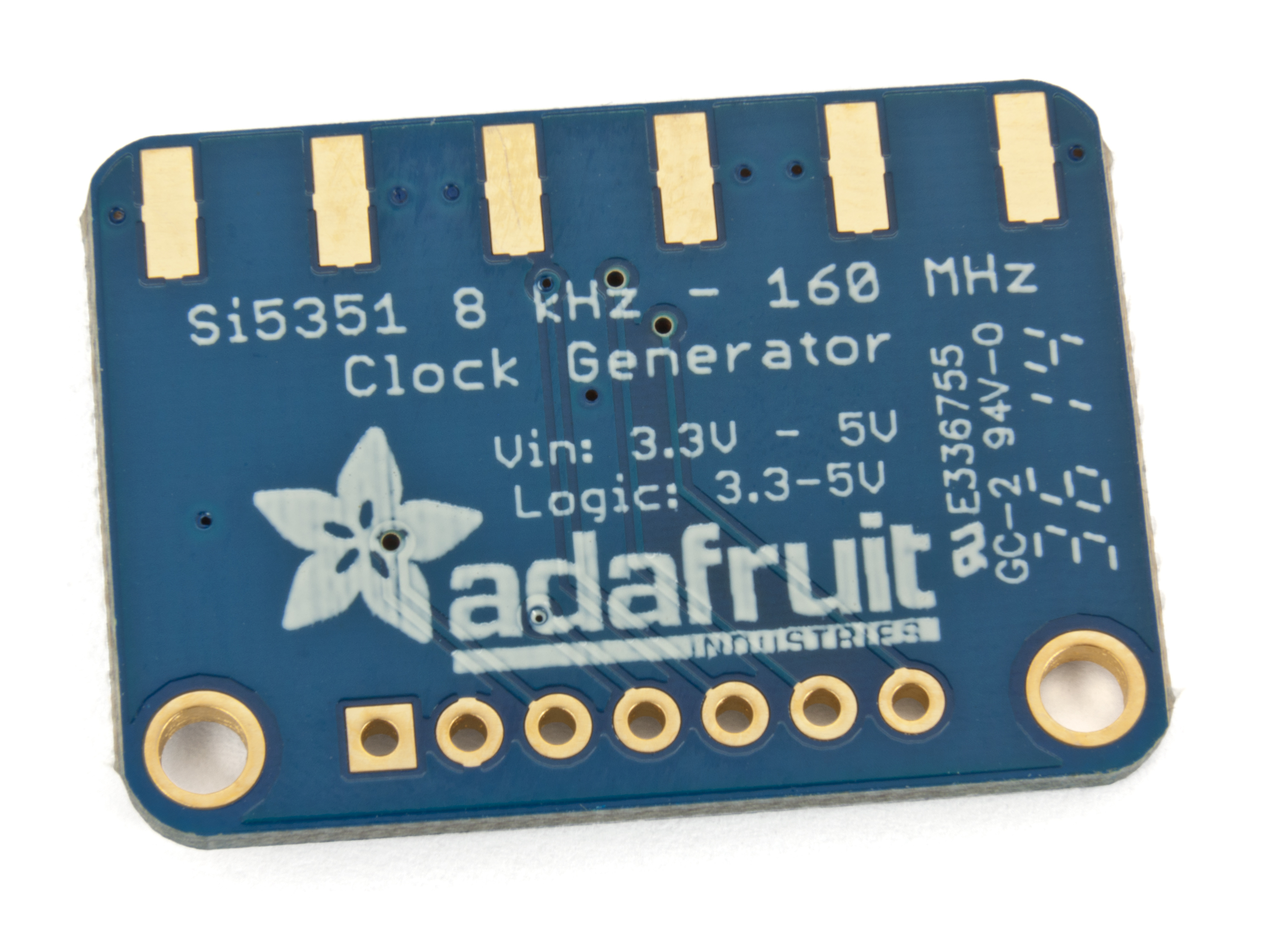

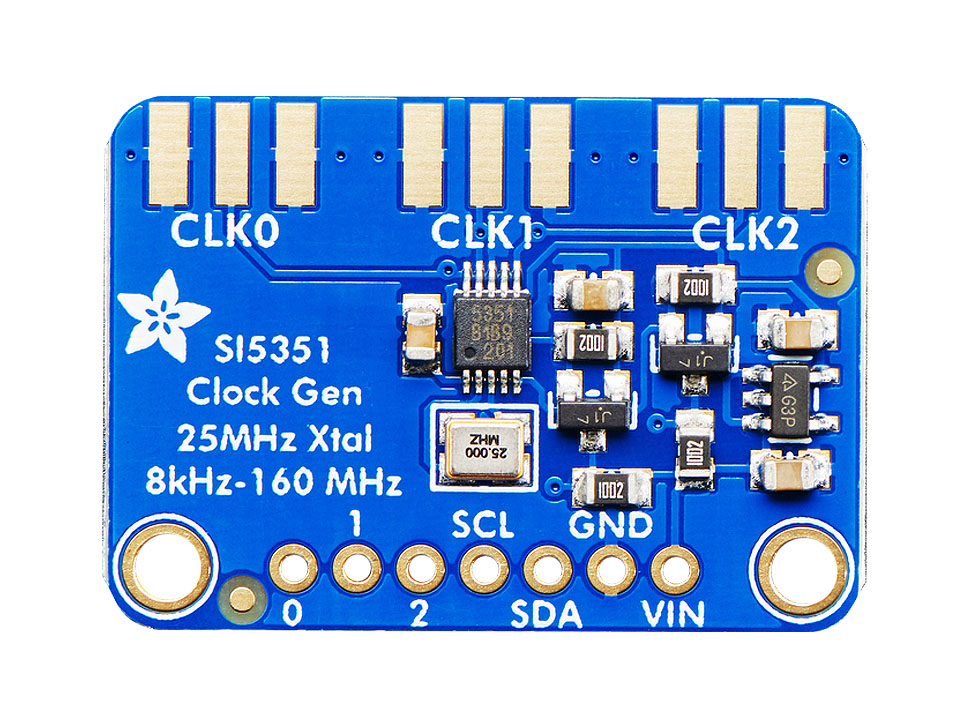

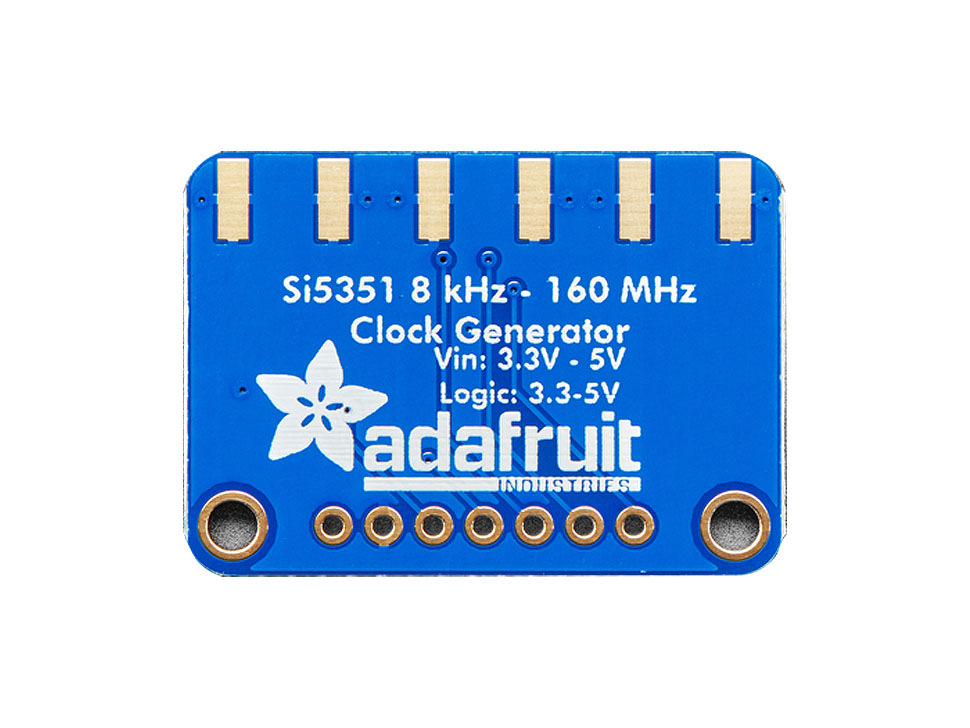

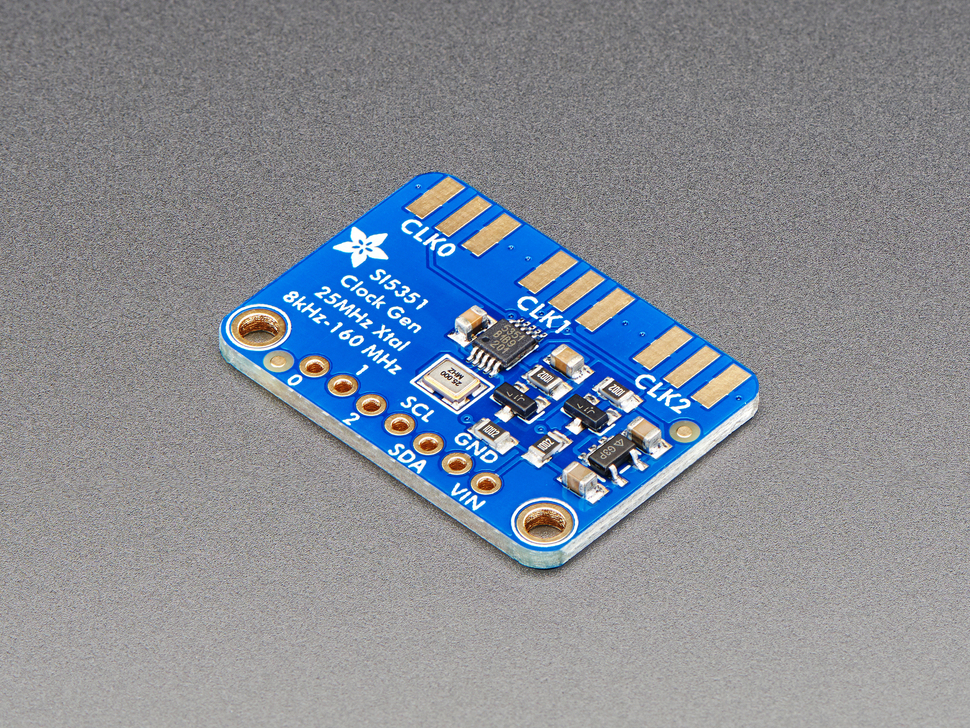

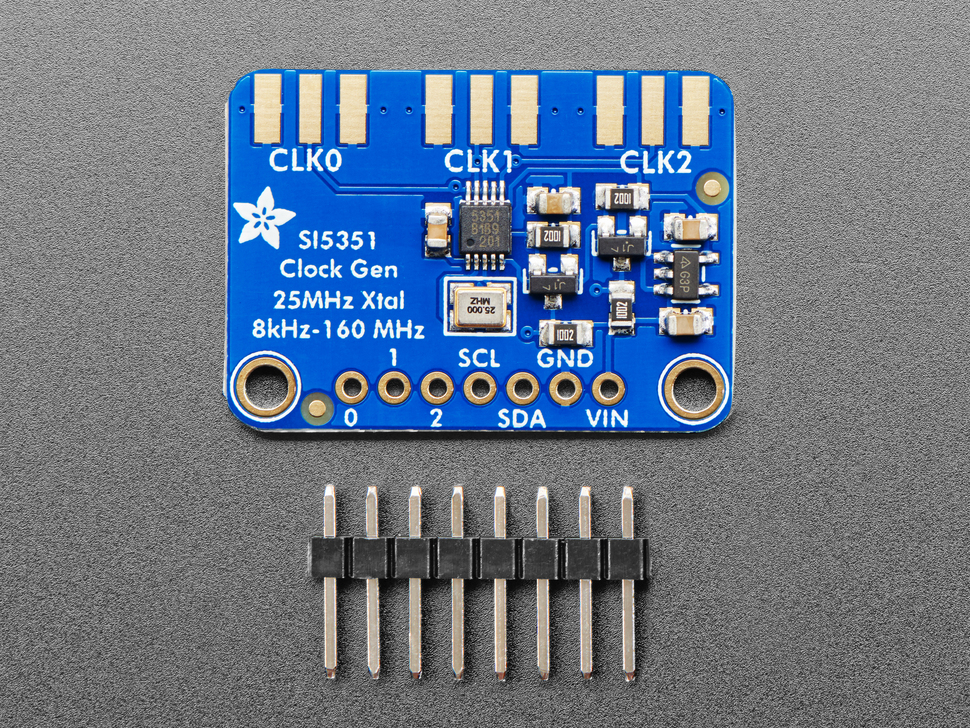

Adafruit Si5351A Clock Generator är en programmerbar klockgenerator som kan generera frekvenser från under 8 kHz upp till över 150 MHz. Modulen använder en Si5351A med en 25 MHz precisionskristall som referens samt interna PLL:er och frekvensdelare. Frekvenserna konfigureras via I²C.
Modulen har tre oberoende klockutgångar som kan ställas in på olika frekvenser. Utgångarna ger 3 Vpp och kan anslutas via stiftlisten eller via valfria SMA-kontakter. Kortet har en 3.3 V LDO-regulator och nivåomvandling på I²C-signalerna, vilket gör att det kan användas med både 3 V- och 5 V-logik.
Specifikationer:
- Tillverkare: Adafruit
- Produkt-ID: 2045
- Krets: Si5351A
- Typ: Programmerbar klockgenerator
- Referenskristall: 25 MHz
- Frekvensområde: <8 kHz till >150 MHz
- Antal utgångar: 3, oberoende
- Utgångsnivå: 3 Vpp
- Gränssnitt: I²C
- Drivspänning: 3–5 VDC
- Logiknivå I²C: 3 V eller 5 V
- Spänningsregulator: 3.3 V LDO
- Anslutning utgångar: Stiftlist eller valfria SMA-kontakter
- Dimensioner: 31 x 22 x 2 mm
