Produktbeskrivning

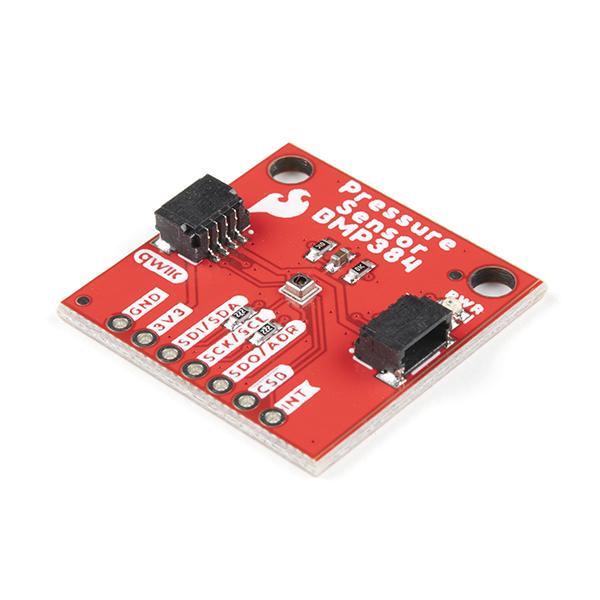

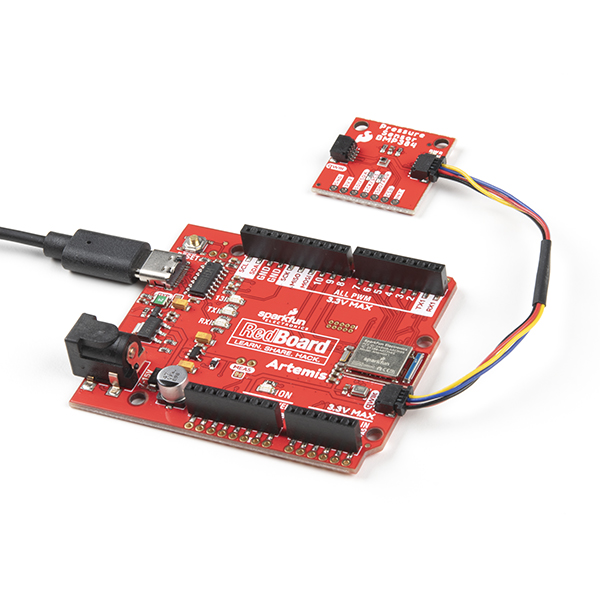

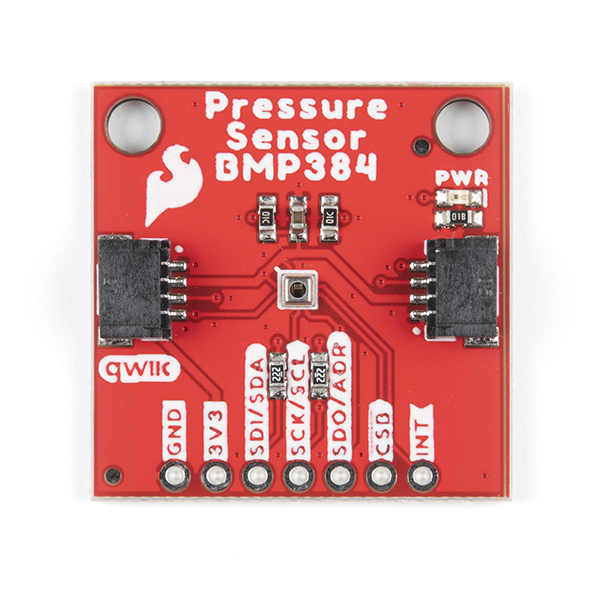

Trycksensormodul med Qwiic-anslutningar. Tryckgivare baserad på Bosch Sensortec BMP384 som erbjuder hög noggrannhet över ett brett mätområde, 300 hPa till 1250 hPa samt -40 till +85 °C. Modulen är avsedd för mätning av lufttryck (barometer) och temperatur i applikationer där låg strömförbrukning och hög noggrannhet krävs, till exempel höjdmätning, väderstationer och bärbara system. BMP384 använder en gel-fylld kammare som ger ökad resistens mot vätskor såsom vatten och andra kemikalier. Detta gör sensorn väl lämpad för övervakning av tryck nära vatten eller i fuktiga miljöer, även om sensorn inte är vattentät utan lämplig kapsling. Sensorn har I2C-kommunikation via lödterminaler eller via Qwiic-kontakter. Lödterminalerna kan förses med stiftlist för enkel anslutning till kopplingsdäck. Sensorn har konfigurerbar översampling, en FIFO-buffert för lagring av upp till 73 mätningar samt ett digitalt lågpassfilter, vilket gör det möjligt att anpassa prestandan efter applikationens krav. BMP384 har tre driftlägen: Sleep Mode, Normal Mode och Forced Mode. I Sleep Mode är sensorn inaktiv och förbrukar cirka 2 uA. I Normal Mode växlar sensorn automatiskt mellan mätning och standby och har en toppström på cirka 700 uA under mätning. Forced Mode ger direkt kontroll över mätningen genom att väcka sensorn från Sleep Mode, utföra en enskild mätning och därefter återgå till Sleep Mode.
Specifikationer:
- Tryckmätområde: 300 hPa till 1250 hPa
- Temperaturområde: -40 till +85 °C
- Upplösning: Upp till 24 bit
- Kommunikation: I2C / SPI via lödpunkter eller via Qwiic-kontakter
- Sensor: Bosch Sensortec BMP384

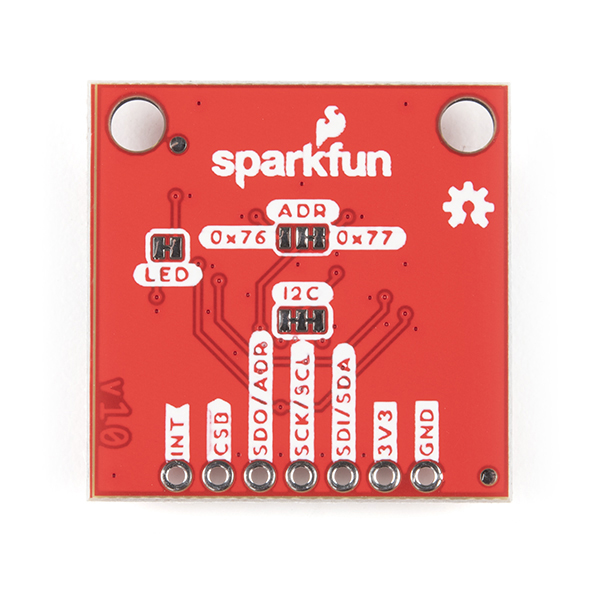

- I2C-adress: 0x77 standard, 0x76 alternativ
- Drivspänning: 1.65 V till 3.6 V
- Märkström (max): ca 700 uA vid aktiv mätning
- Strömförbrukning viloläge: ca 2 uA
- Intern FIFO: Upp till 73 mätningar
- Dimensioner: 25 x 25 mm
