Produktbeskrivning

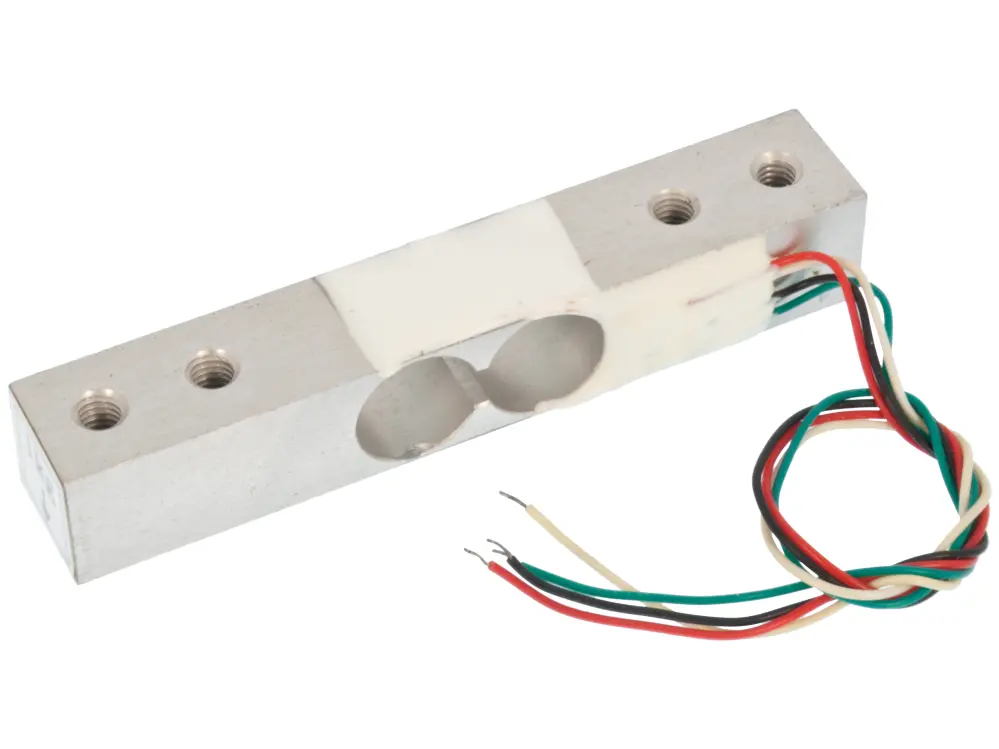

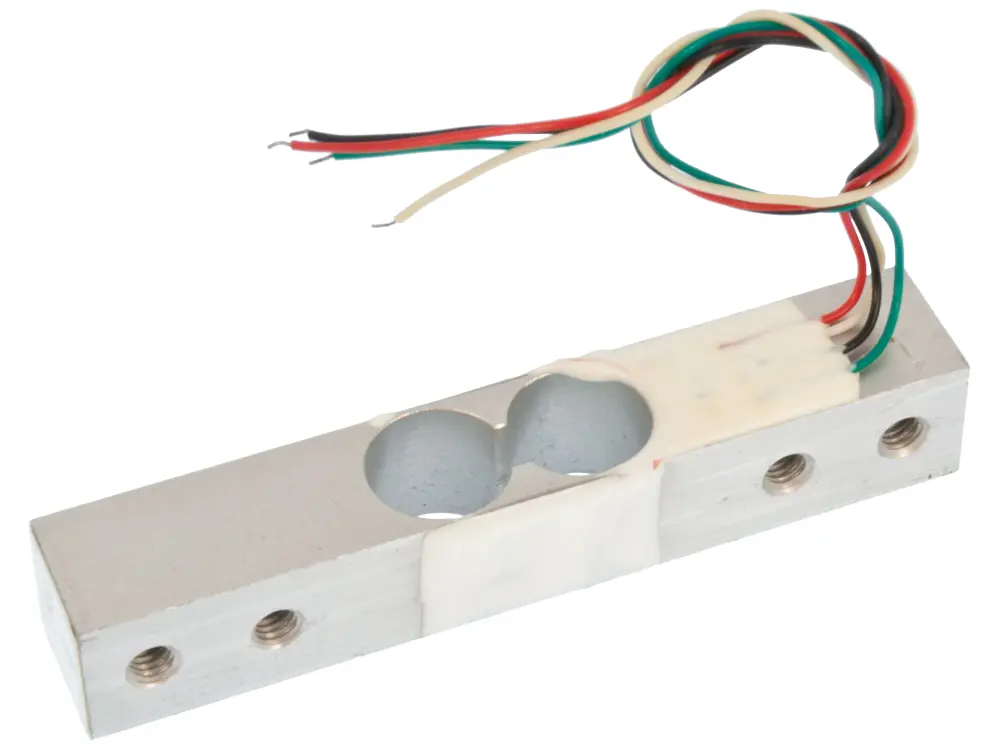

Lastcell för precis mätning av vikter upp till 1 kg. Lastcellen är uppbyggd som wheatstonebrygga och kan med stor noggrannhet mäta trycket som cellen utsätts för. Kräver extern förstärkning för att ge en signal som kan mätas. Kan med fördel användas tillsammans med förstärkaren HX711. Lastcellen måste hanteas varsamt för att förhindra skador på anslutningskablarna. Montering måste ske på sådant sätt att inget tryck läggs mot de vita anslutningspunkterna.
Färgkoder:
- Röd: E+ (Excite+ / VCC)
- Svart: E- (Excite- / GND)
- Vit: O+ (Output+)
- Grön: O- (Output-)
Specifikationer:
- Max uppmätt vikt: 1 kg
- Max tillåten vikt: 1.5 kg
- Resistans (per element): 1 kohm
- Dimensioner: 75 x 12.7 x 12.7 mm
- Anslutningskabel: 140 mm
- Arbetsspänning: 3-12 VDC
