Produktbeskrivning

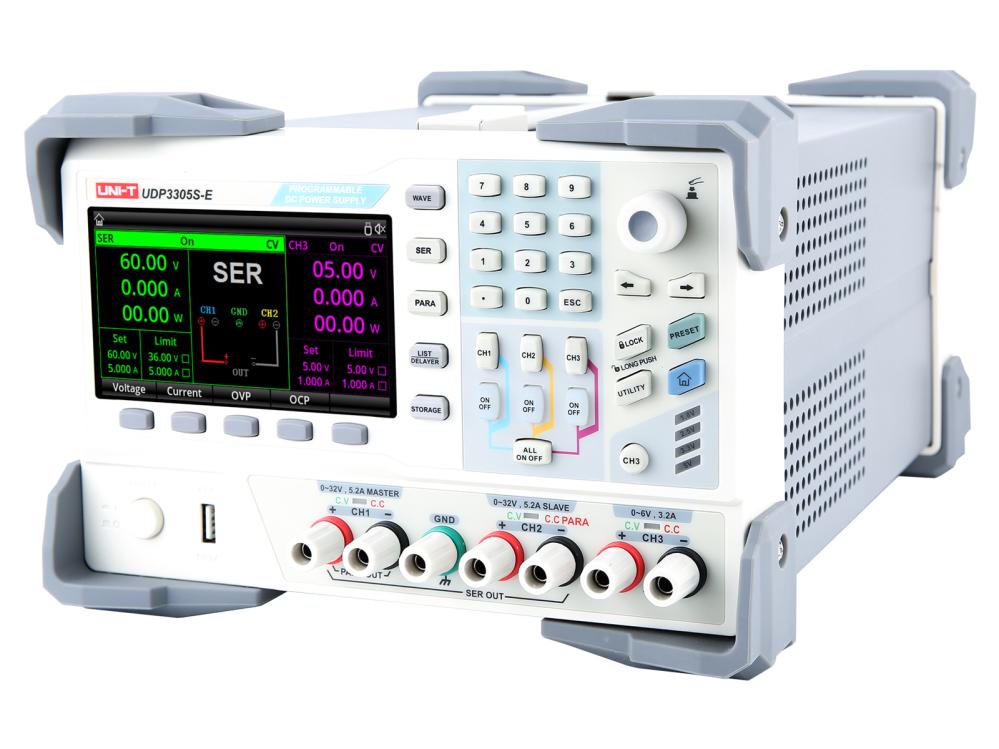

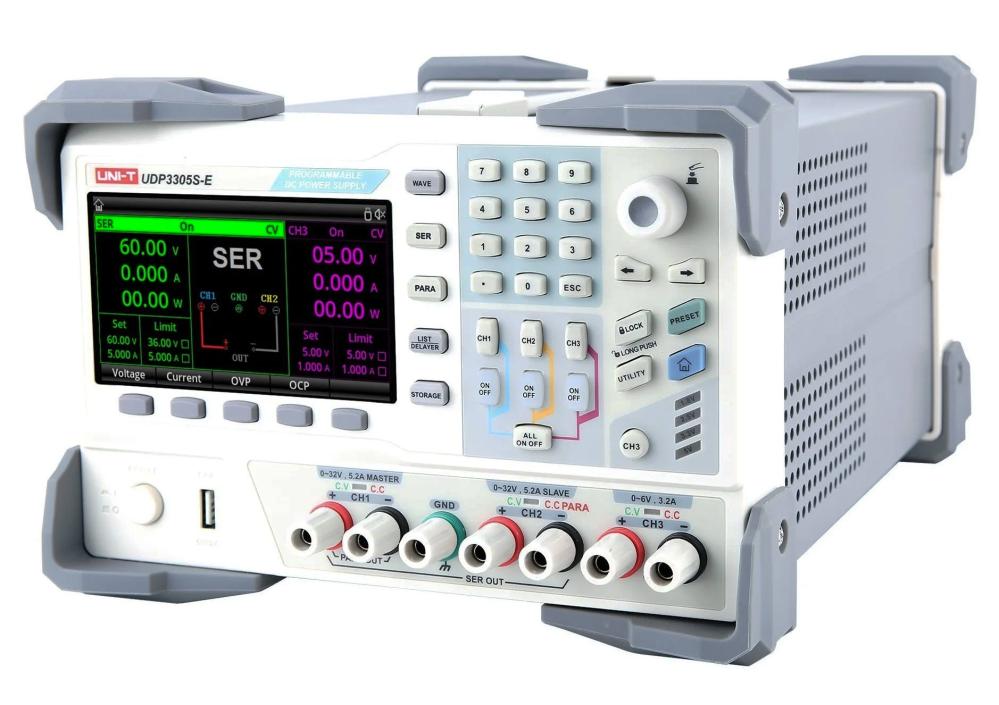

Kraftfullt och avancerat labbaggregat med tre oberoende programmerbara kanaler plus USB-ström. Många möjligheter till extern styrning och automation möjliggör bruk inom utveckling, produktion och automatiserad testning. Tydligt gränssnitt med numpad, vridreglage och stor display. De två huvudutgångarna kan serie- eller parallellkopplas med ett knapptryck. Ett maximalt strömuttag på 324 W ger gott om utrymme för krävande projekt.
Till skillnad från många andra labb-aggregat så är den tredje utgången fritt justerbar från 0V och upp. Maximal spänning är dessutom hela 6V, istället för det lite vanligare 5V.
Klarar konstant ström (CC), konstant spänning (CV). Skyddad mot överhettning, överspänning och för stort strömuttag. Den inbyggda fläkten regleras automatiskt för att minimera störande ljud i onödan.

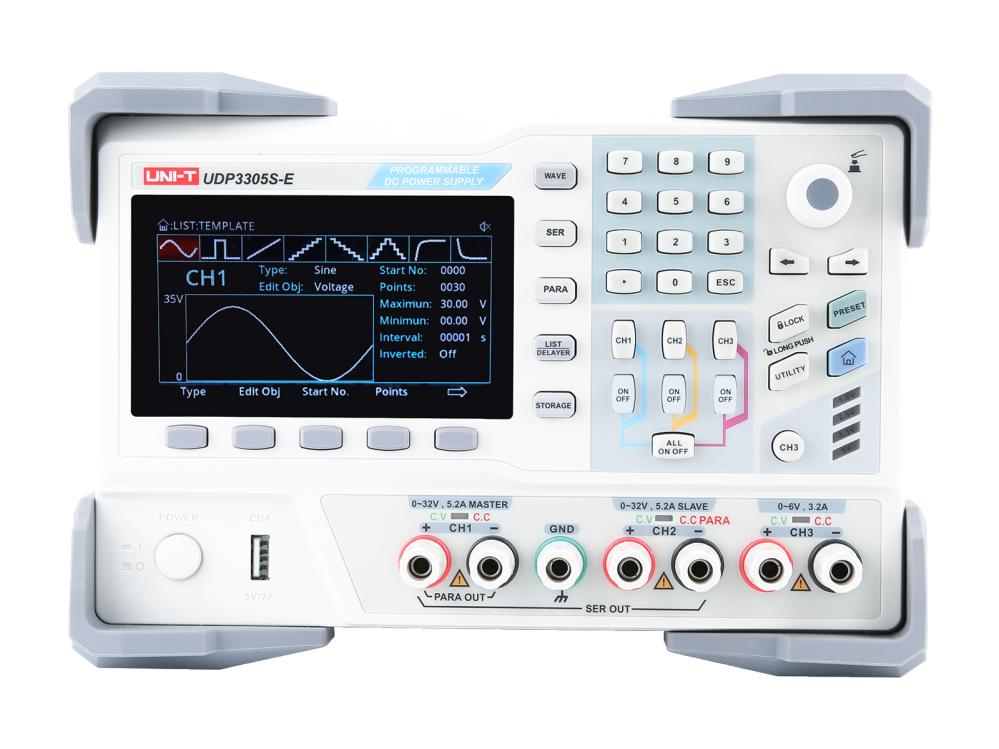

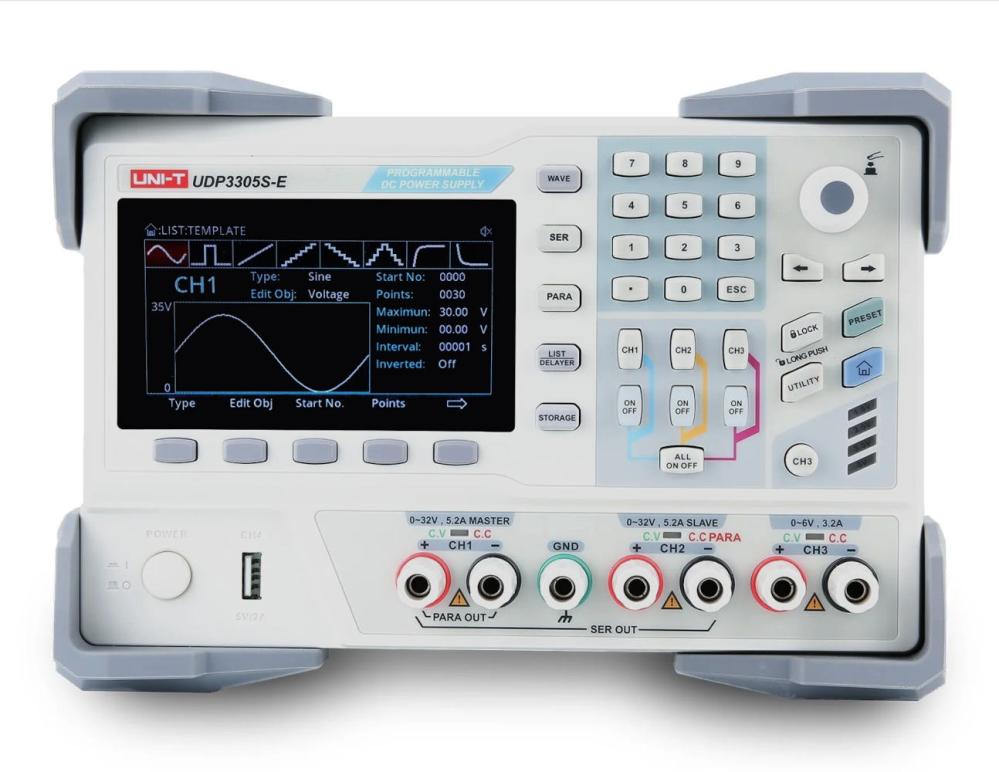

Den stora displayen kan visa tre kanaler och flera parametrar samtidigt. Ett vågformsläge fungerar som ett enklare oscilloskop, och kan visa kurvor över spänning, ström och effekt i realtid.

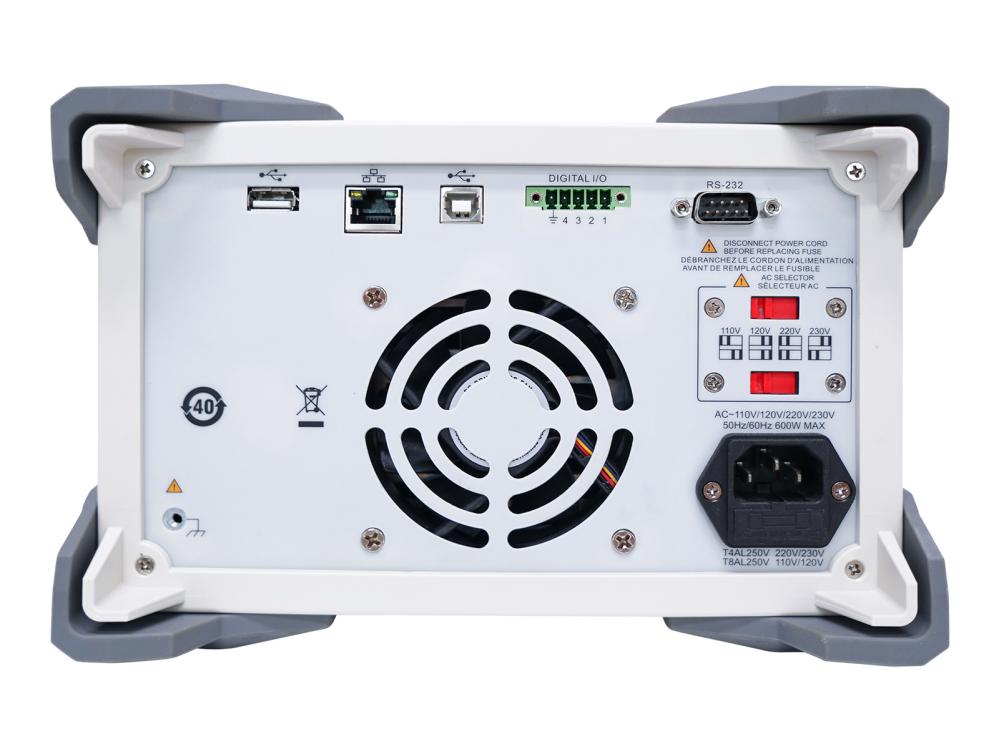

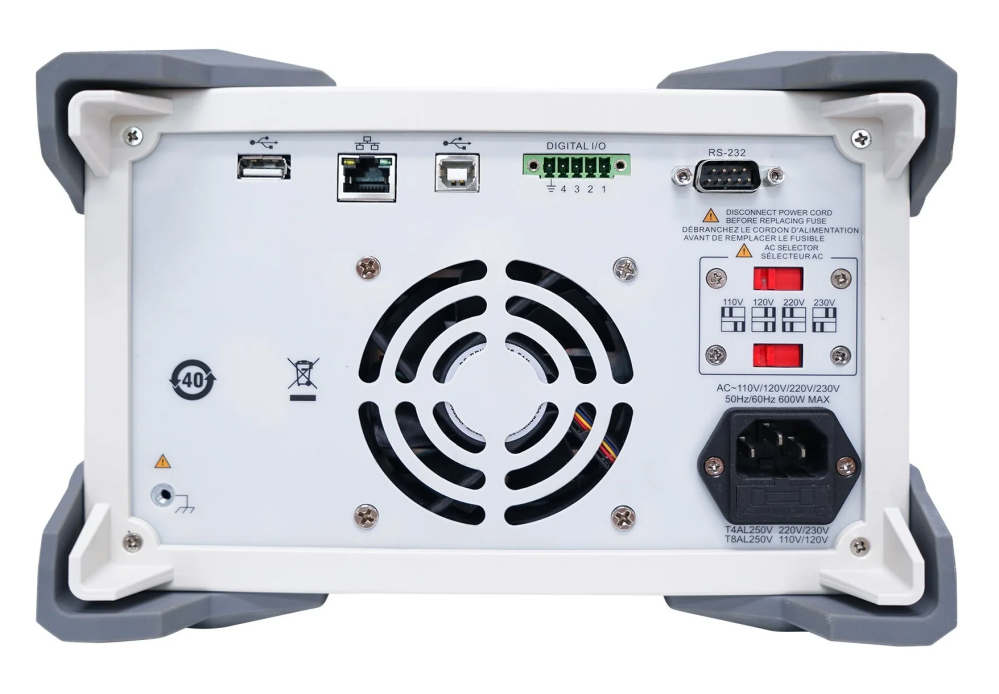

UDP3305S-E kan styras över USB, Ethernet och med RS-232. Förutom dessa gränssnitt finns fyra digitala I/O på baksidan, som kan användas inom produktion, och automatisk testning. De kan agera antingen ingångar för att styra kanalerna, eller utgångar som ger digitala signaler (3.3V). Både vad som ska styras och de digitala utgångarnas triggers är konfigurerbart.
Ett list-läge kan automatiskt stega igenom förprogrammerade inställningar för att t.ex. testa att enheter fungerar korrekt vid alla spänningar, för automatiserad karaktärisering av kretsar, m.m. Spänning/ström kan styras med ett antal olika vågformer.
För att spara inställningar finns 10 minnesplatser. UDP3305S-E kan även läsa och spara till USB-minne (på en egen USB-kontakt på baksidan).
Kanal 1 och 2:
- Spänning 0-30V
- Ström 0-5A
- Upplösning: 10mV, 1mA
- Kan parallelkopplas
- Kan seriekopplas
Kanal 3:
- Spänning: 0.-6V
- Ström: 0-3A
- Upplösning: 10mV, 1mA
Kanal USB:
- Spänning: 5V, fast
- Ström: 2A, utan strömbegränsning
Specifikationer:
- Total effekt: max 328W
- Display: 4,3", fyra siffror
- Mått: 355 x 240 x 168 mm
- Vikt: 10.2 Kg
