Produktbeskrivning

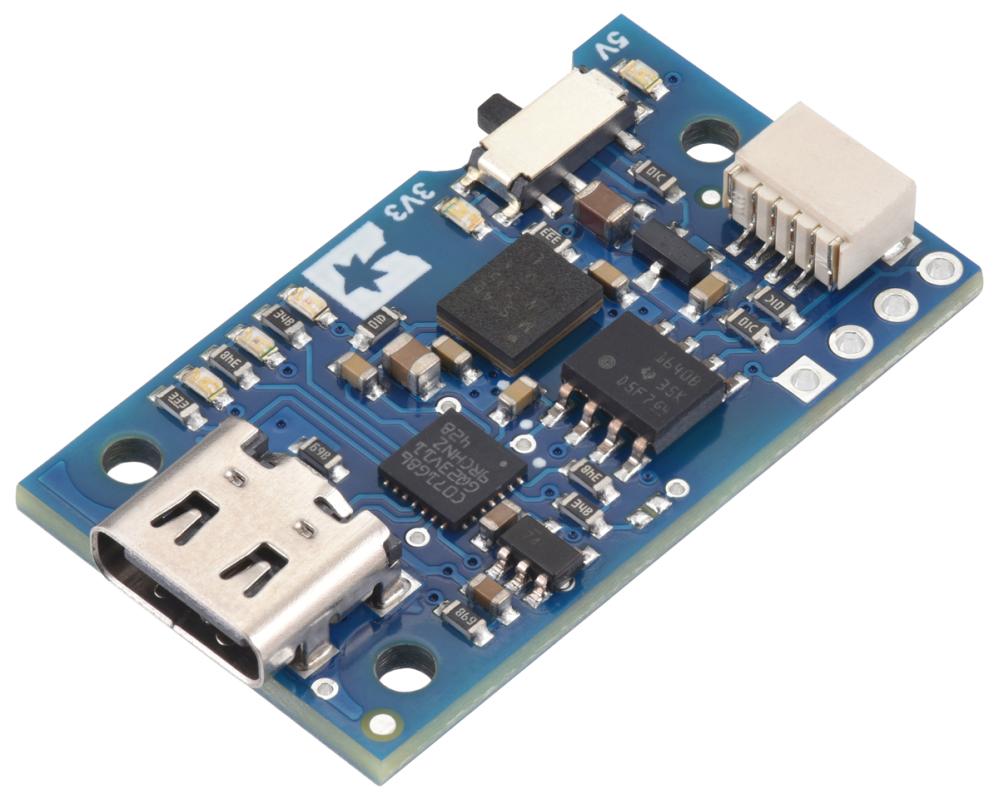

Galvaniskt isolerad USB-till-I²C-adapter från Pololu som gör det möjligt att ansluta I²C-enheter direkt till en dator via USB. Adaptern fungerar som en brygga mellan USB och I²C och låter datorn kommunicera med sensorer, mikrokontroller och andra I²C-enheter för att läsa och skriva data.

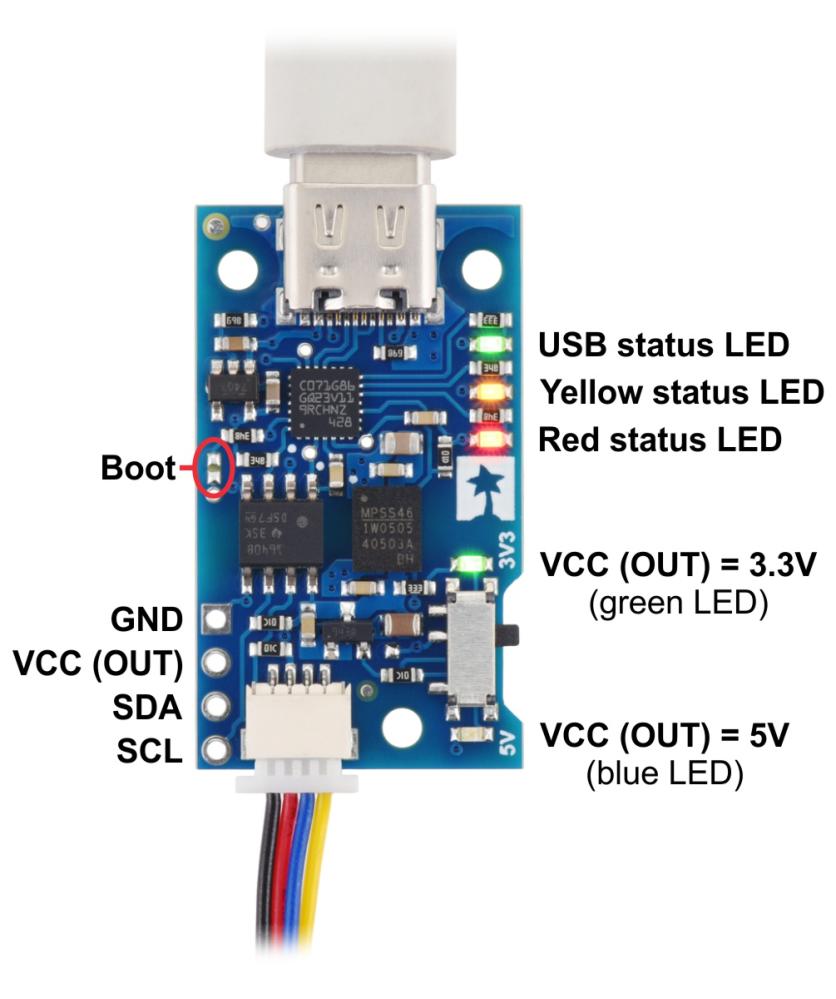

Adaptern har fullständig galvanisk isolation mellan USB- och I²C-sidan. Detta förhindrar oönskade strömmar mellan de båda systemen och skyddar datorns USB-port mot skadliga spänningar på I²C-bussen. Den isolerade sidan kan dessutom strömförsörja anslutna I²C-enheter med 3.3 V eller 5 V och upp till 200 mA. Utspänningen väljs med en omkopplare på kortet.

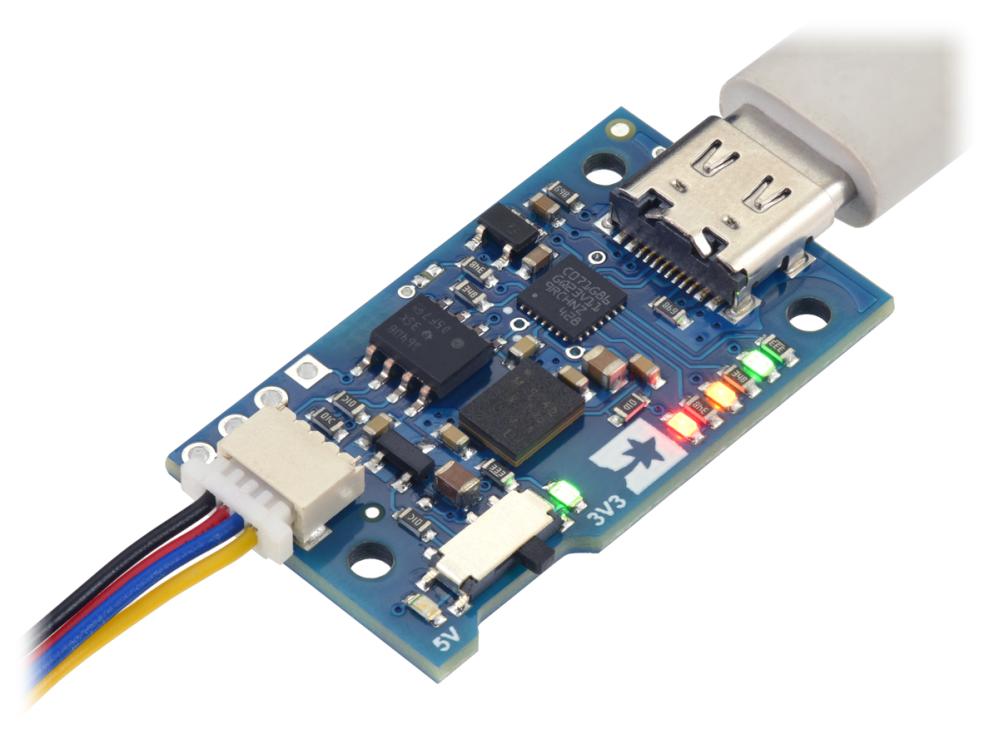

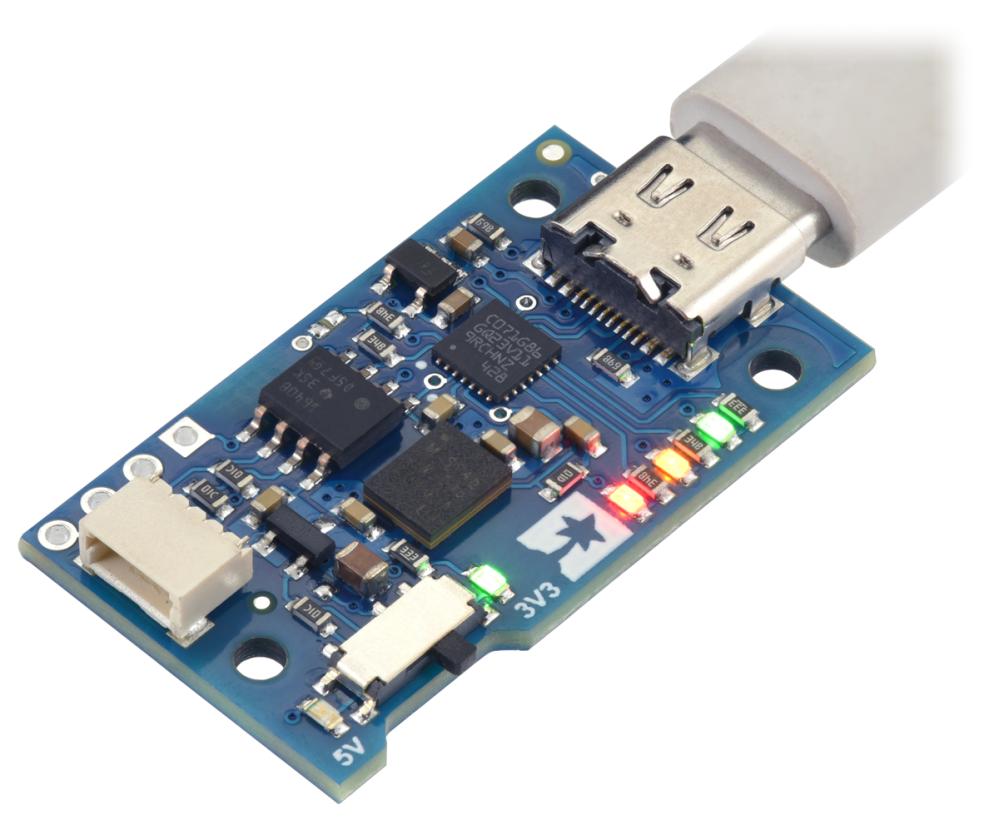

Adaptern stöder dubbelriktad I²C-kommunikation, clock stretching och klockfrekvenser över 1 MHz. Anslutning sker via USB-C till datorn och via Qwiic-kontakt till I²C-bussen. I²C finns även tillgängligt via hål för stiftlist.
På USB-sidan identifieras adaptern som en virtuell serieport (CDC ACM) och fungerar med Windows 10 och senare, Linux och macOS utan installation av separata drivrutiner. Kommunikation kan ske från valfri programmeringsmiljö som stöder överföring av binära data via serieport. Pololu tillhandahåller även ett Python-bibliotek samt öppen källkod för adapterns firmware.
Specifikationer:
- Tillverkare: Pololu
- Artikelnummer: 5397
- Typ: Galvaniskt isolerad USB-till-I²C-adapter
- USB-anslutning: USB-C
- USB-gränssnitt: Virtuell serieport (CDC ACM)
- I²C-hastighet: Över 1 MHz
- Clock stretching: Ja
- Galvanisk isolation: Mellan USB- och I²C-sidan
- Isolerad utspänning: 3.3 V eller 5 V, valbar
- Utström (max): 200 mA

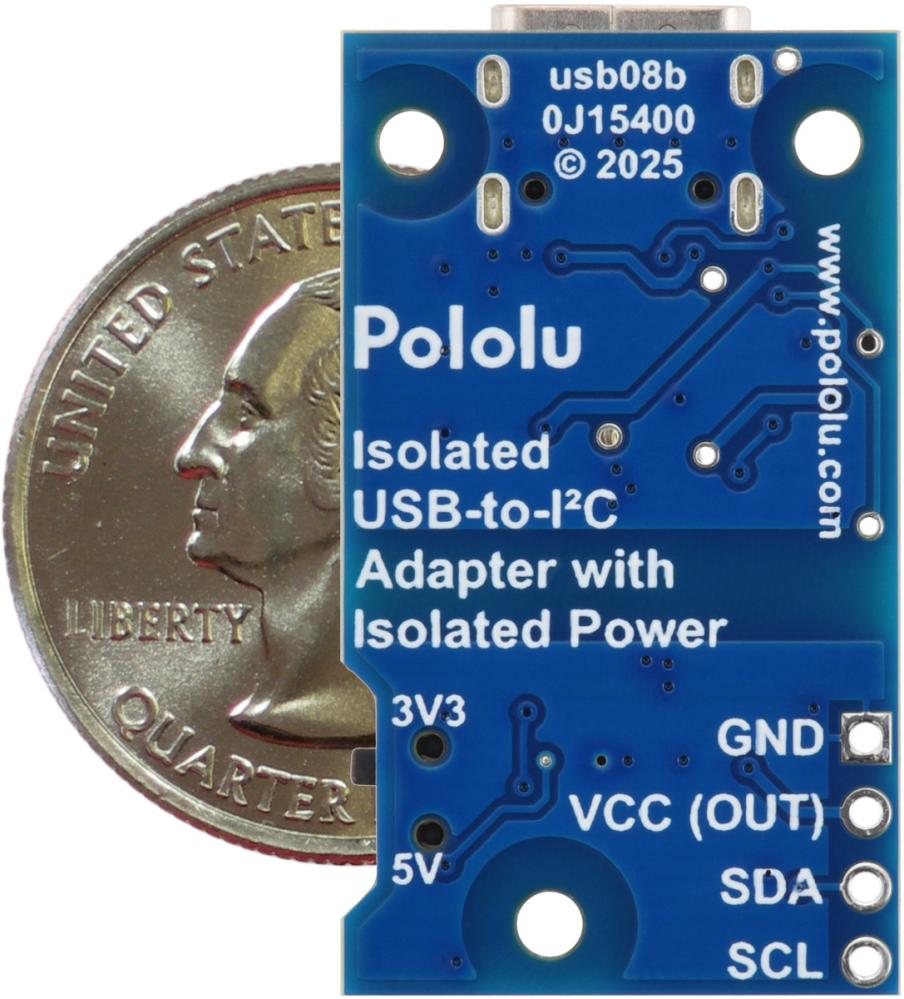

- I²C-anslutning: Qwiic-kontakt alternativt via hål för stiftlist, 2.54 mm delning
- Kompatibla operativsystem: Windows 10 och senare, Linux, macOS
- Mikrokontroller: STM32C071G8
- Programmeringsstöd: Python-bibliotek och dokumenterat serieprotokoll
- Firmware: Öppen källkod
- Stiftlist: Medföljer ej
