Produktbeskrivning

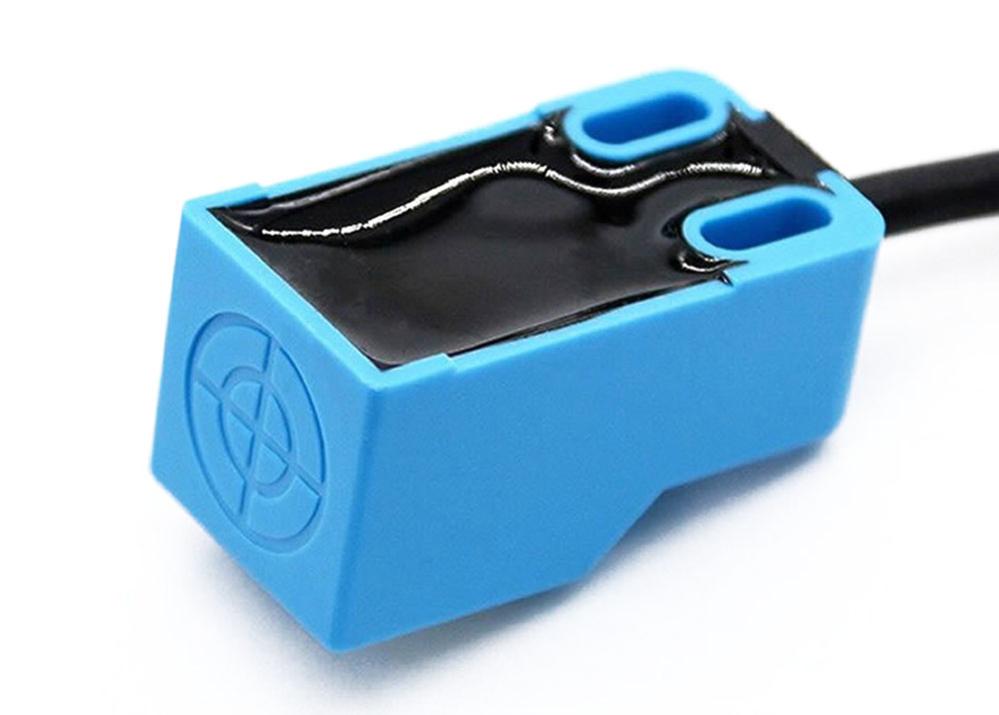

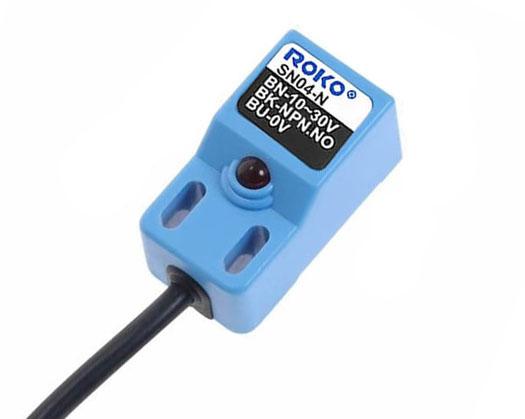

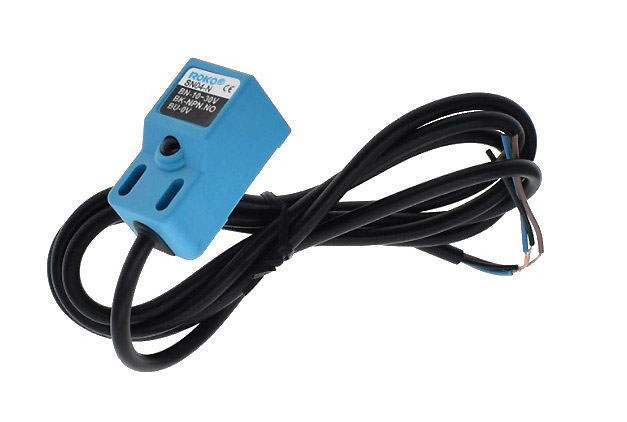

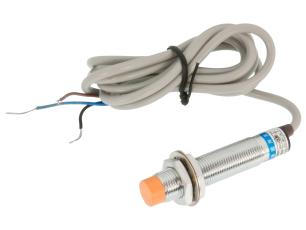

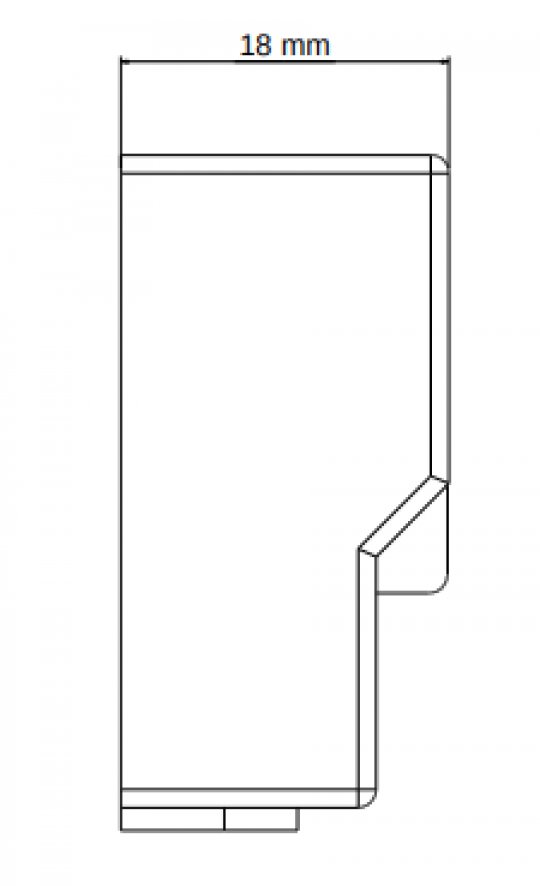

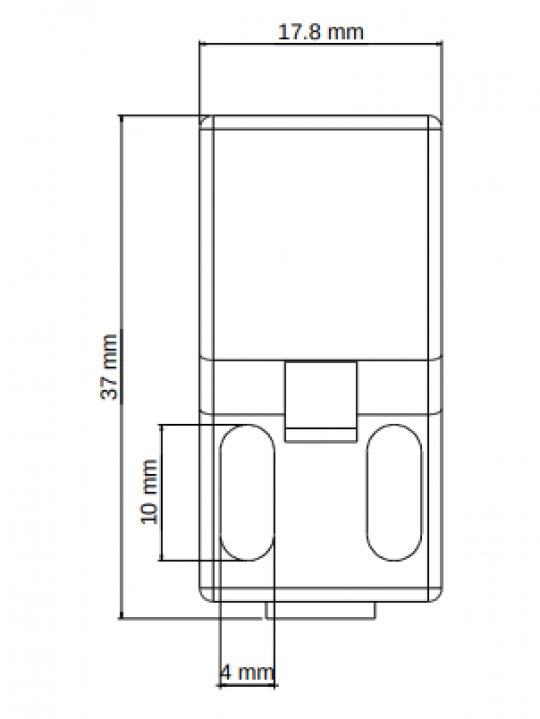

Induktiv närhetssensor / närhetsgivare med NPN öppen kollektor-utgång. Denna induktiva närhetssensor detekterar förekomsten av ett metalliskt objekt inom 5 mm från sensorns yta. Detekteringsavståndet kan variera något beroende på objektets form, storlek och metalltyp. Sensorn kan även detektera genom tunna, icke-metalliska material. En inbyggd röd lysdiod lyser vid strömtillförsel och ökar i ljusstyrka när ett objekt detekteras. Sensorn drivs med 10-30 VDC.
Utgången är av typen öppen kollektor (OC) vilket möjliggör kombination av flera sensorer på en gemensam buss. Användbart i t.ex. larm på dörrar och fönster – om en enda sensor ger utslag blir spänningen låg.
Sensorn är mycket användbar för att detektera rörliga objekt, maskinrörelser, öppning/stängning av dörrar m.m. Jämfört med optiska sensorer fungerar denna även i fuktiga och dammiga miljöer utan risk för felaktiga utlösningar.
Egenskaper:
- Detekteringsavstånd (max): 5 mm
- Utgångssignal: NPN öppen kollektor
- Matningsspänning: 10-30 VDC
- Strömförbrukning (max): 5 mA
- Kabel: 1 meter
- Statusindikator: Röd LED
- Kapslingsklass: IP67
- Arbetstemperatur: -25 till +75 °C
Anslutningar:
- Brun ledare: +VCC
- Blå ledare: GND
- Svart ledare: UTDATA
Utgång med NPN öppen kollektor:
En öppen kollektor (på engelska open collector) är en typ av utgångskrets som ofta används i sensorer, digitala logikkretsar och gränssnitt. I stället för att själv driva signalen både högt och lågt fungerar den som en strömbrytare mot jord (GND):
När utgången är aktiv sluts transistorn till jord, och signalen blir låg (0 V).
När utgången är inaktiv är transistorn öppen, dvs. signalen är flytande (ingen spänning definierad).
För att få en tydlig hög nivå krävs därför ett pull-up-motstånd mellan utgången och en vald spänning (t.ex. 5 V eller 12 V beroende på systemet). Motståndet drar då upp signalen till hög nivå när transistorn är öppen.
Fördelar:
- Utgångsnivån kan väljas oberoende av sensorns matningsspänning.
- Flera öppna kollektor-utgångar kan kopplas ihop för s.k. wired-AND-funktion.
- Robust och enkel lösning för att koppla mot olika logiknivåer.
