Produktbeskrivning

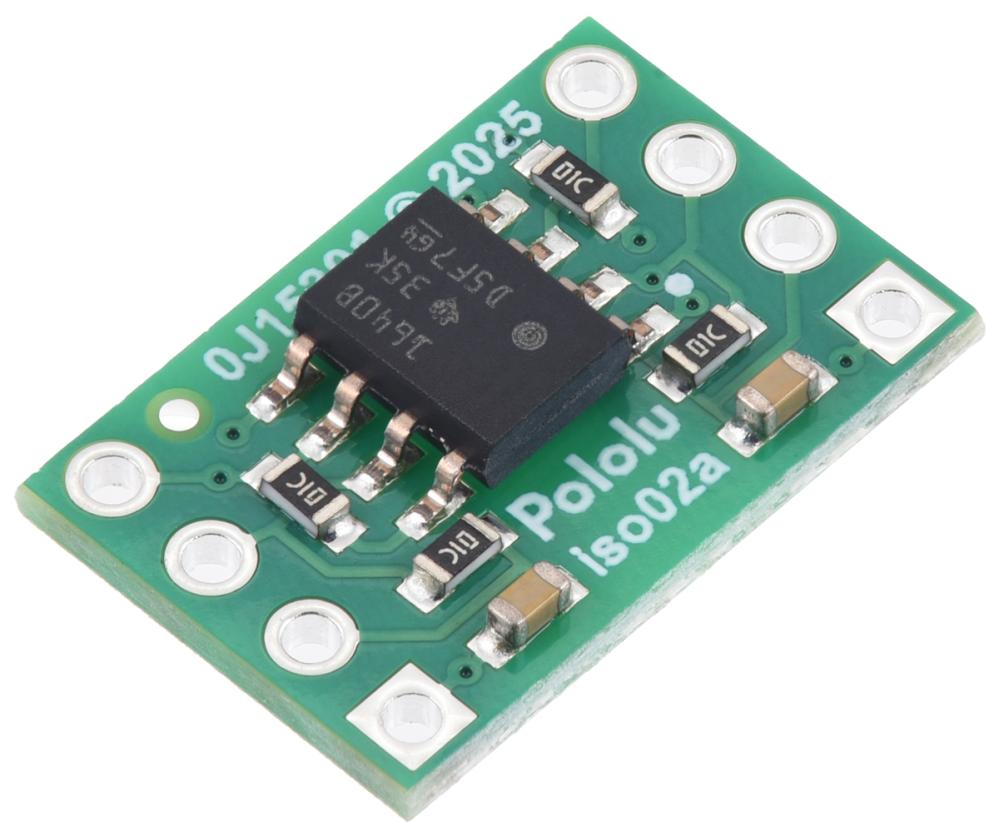

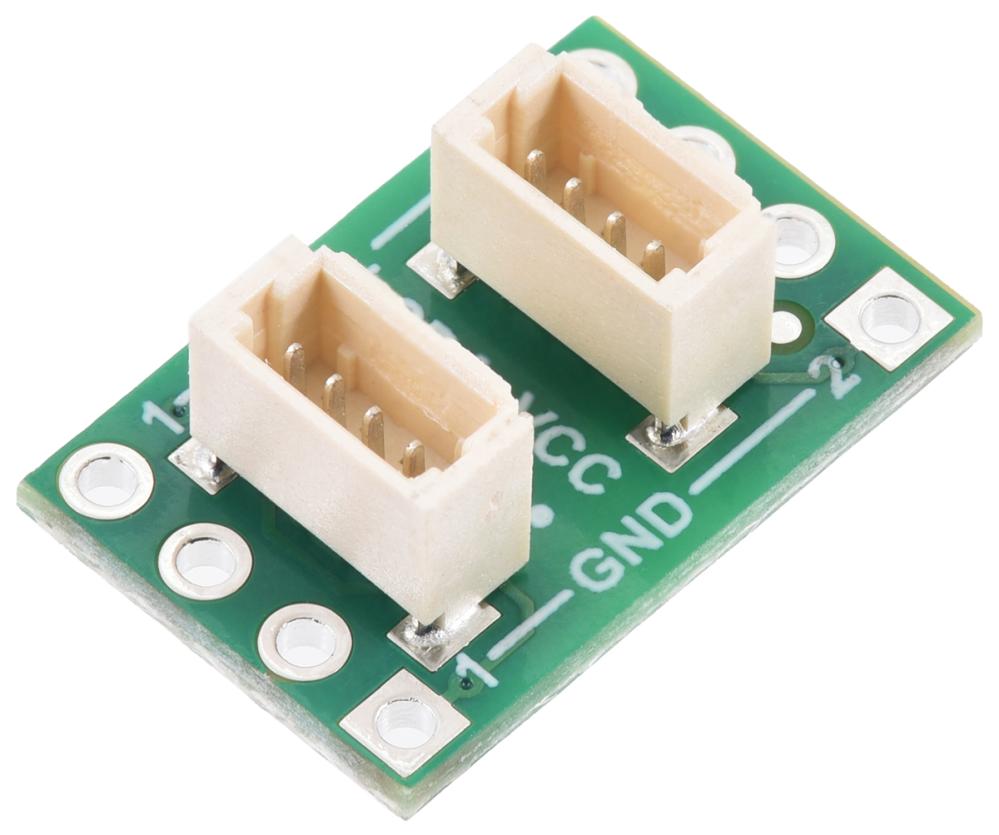

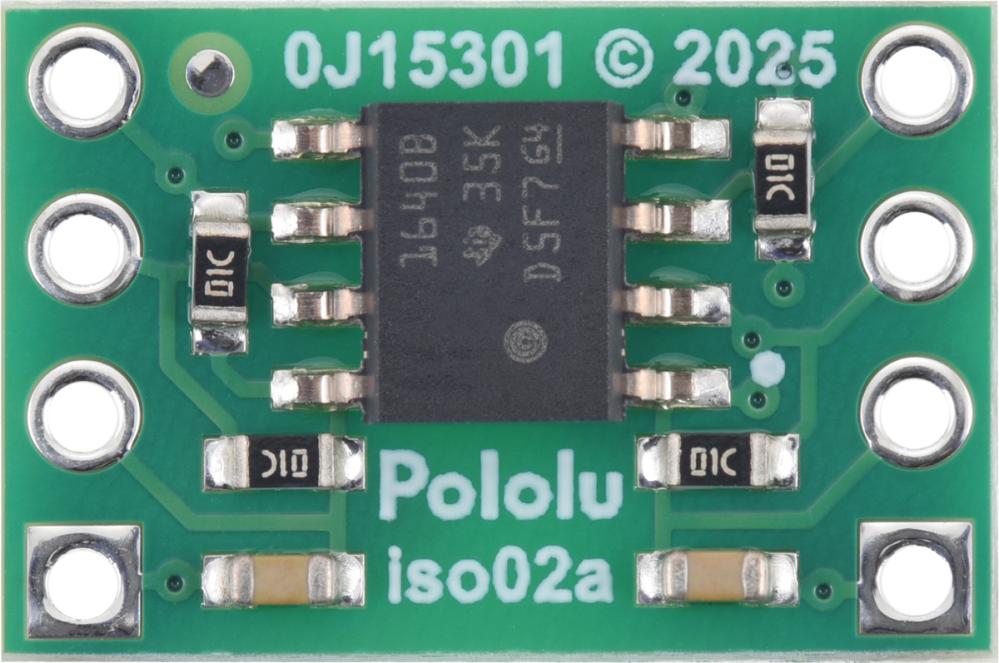

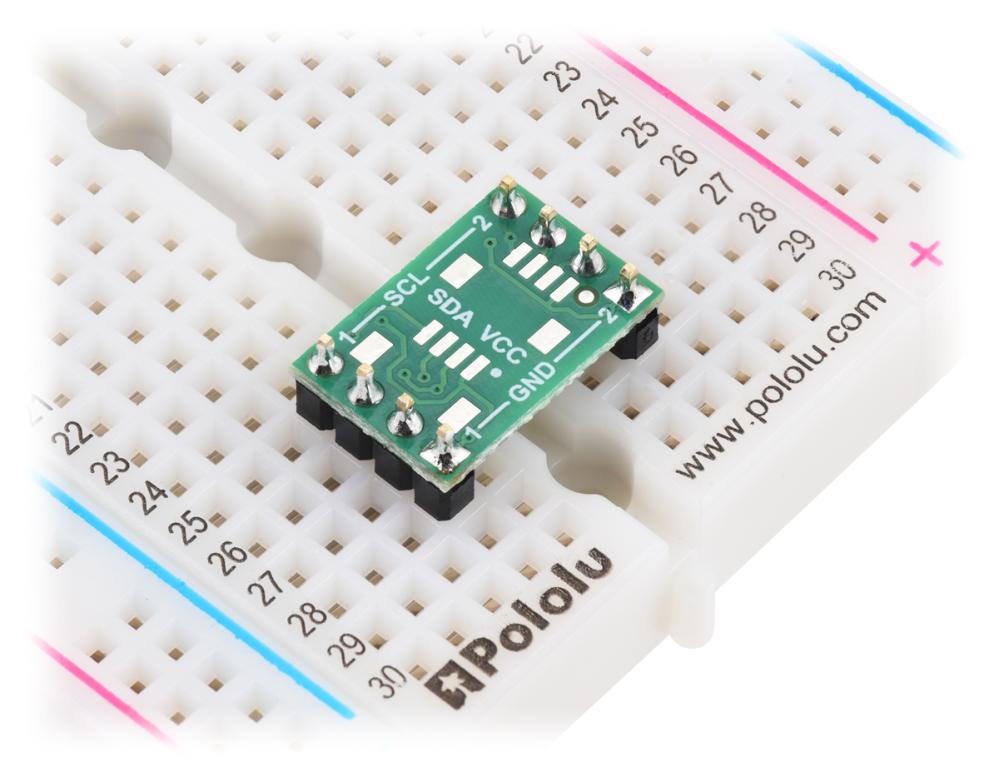

Pololu I²C Isolator med kontakter, ISO1640 – Säker galvanisk isolering för I²C-bussar. Pololu ISO1640-modulen ger galvanisk (elektrisk) isolering mellan två I²C-domäner, samtidigt som den tillåter fullständig bidirektionell kommunikation inklusive clock stretching på både SCL och SDA. Modulen använder Texas Instruments:s ISO1640B-chip vilket möjliggör datahastigheter upp till 1.7 MHz. Modulen är försedd med 2x JST SH 4-pins kontakter som är kompatibla med Qwiic.
Tekniska specifikationer:
- Märkspänning, sida 1 (VCC1): 3.0 V – 5.5 V
- Märkspänning, sida 2 (VCC2): 2.25 V – 5.5 V
- Datahastighet: upp till 1.7 MHz
- Inbyggda pull-up-motstånd: 10 kohm på båda sidor (kan kompletteras med externa pull-ups)
- Isolation (chip): upp till 3 kV RMS (isolationsavstånd på kretskort är begränsat till 2 mm)

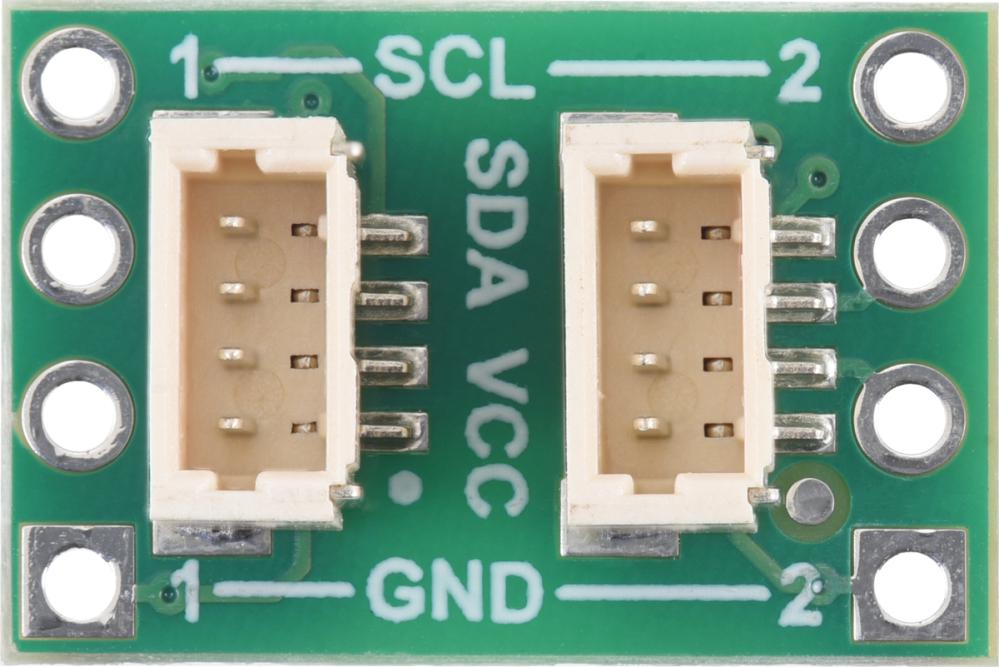

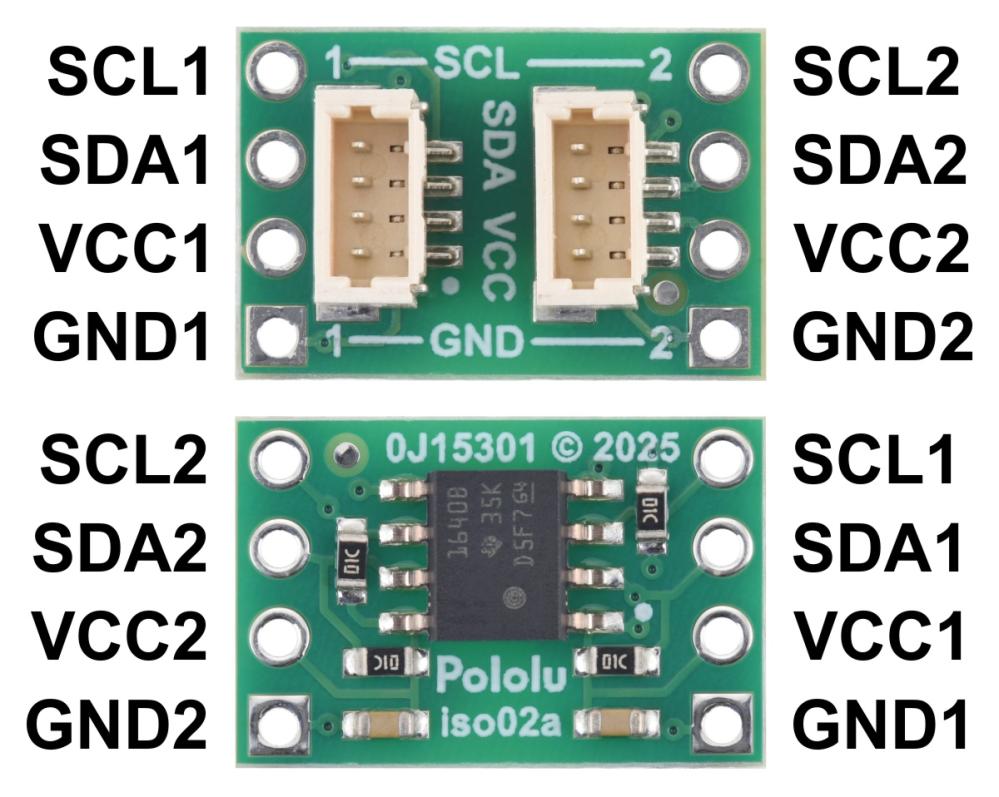

- Kopplingsformat: JST SH 4-pins (kompatibel med Qwiic / STEMMA QT)
Funktion och användning:

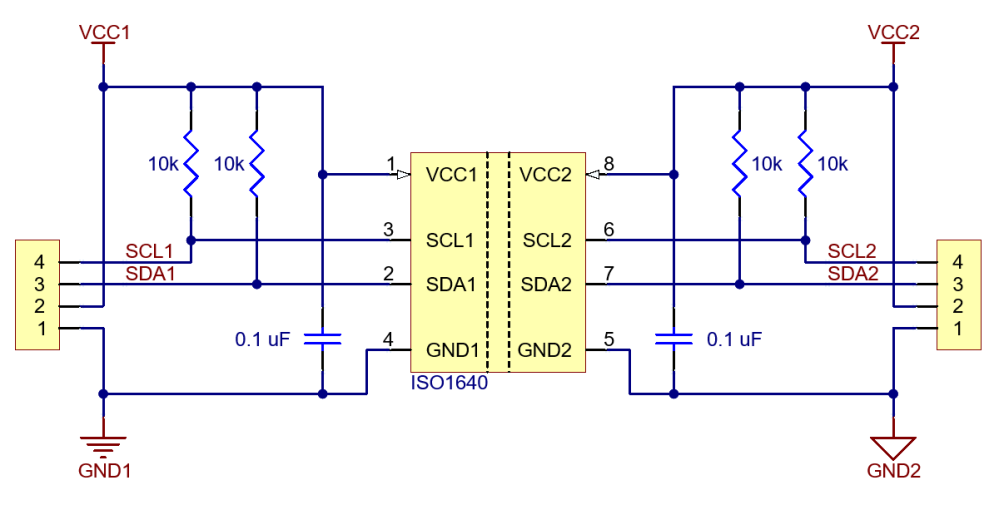

Galvanisk isolering gör att ingen direkt elektrisk förbindelse finns mellan GND1 och GND2. Både SDA och SCL hanteras fullt bidirektionellt, vilket möjliggör att enheter på båda sidor kan agera master eller slave. Varje sida måste ha sin egen försörjning – GND1 och GND2 får inte kopplas ihop. De interna 10 kohm pull-up-motstånden kan räcka för lägre hastigheter, men vid höghastighets-I²C kan externa motstånd behövas. Kortet har begränsade kretskortsklaringar (ca 2 mm). För höga isolationskrav måste detta beaktas. Utgångarna på sida 1 går inte hela vägen till 0 V utan ligger kring 0.5–0.7 V när sida 2 drar låg, vilket måste tolereras av logiken på sida 1.
Fördelar och användningsscenarier
- Skydd mot jordslingsproblem, spänningsskillnader eller störningar mellan två I²C-enheter.
- Lämplig i system med separata spänningsdomäner eller där isolering krävs för säkerhet eller störningsreduktion.

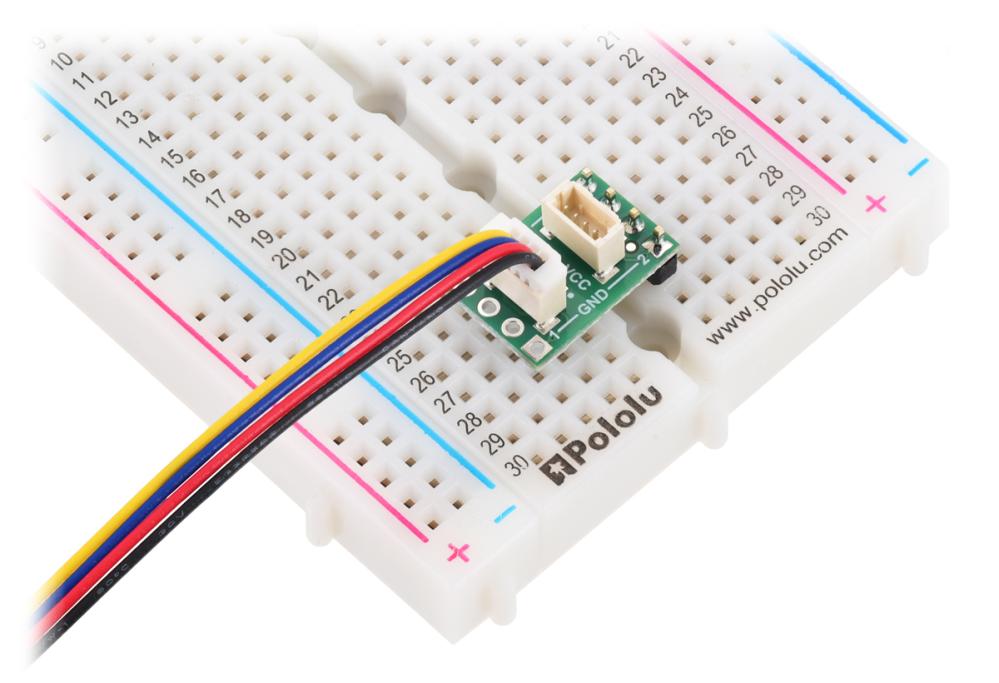

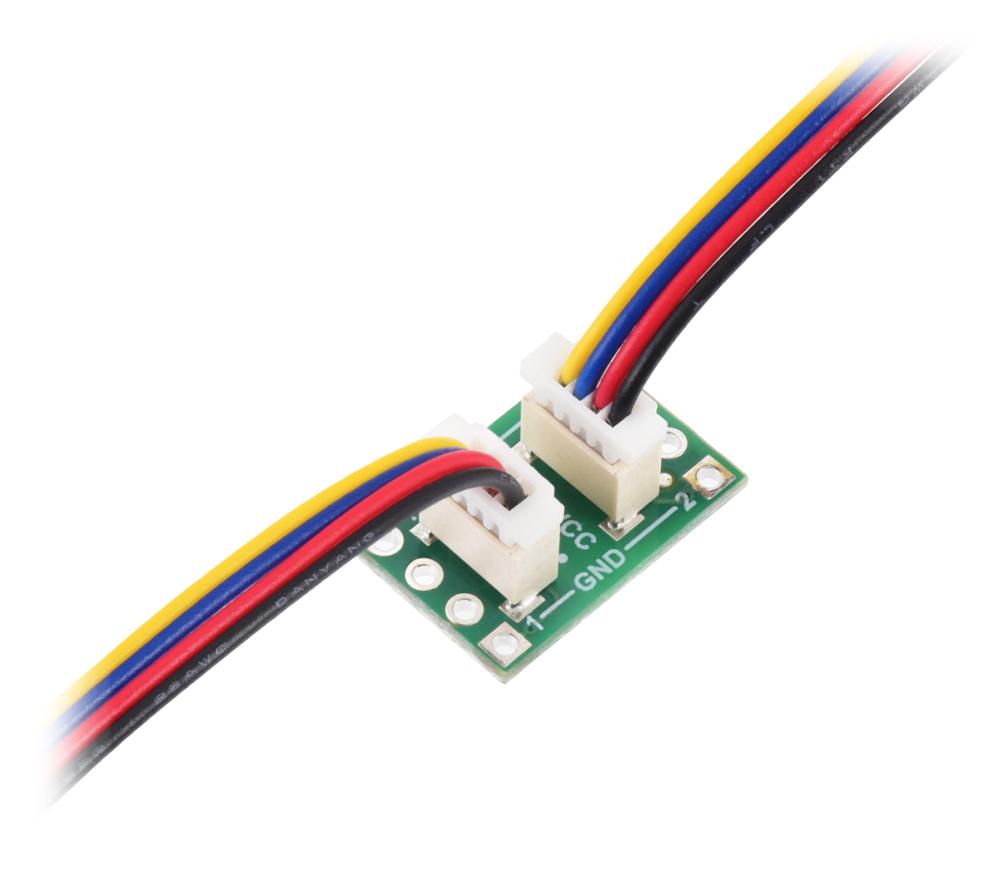

- Den kompakta designen med färdiga kontakter gör den enkel att integrera i Qwiic- eller STEMMA QT-baserade system.
- Eftersom isoleringen är galvanisk kan fel eller transienter inte direkt spridas över I²C-bussen.
