Produktbeskrivning

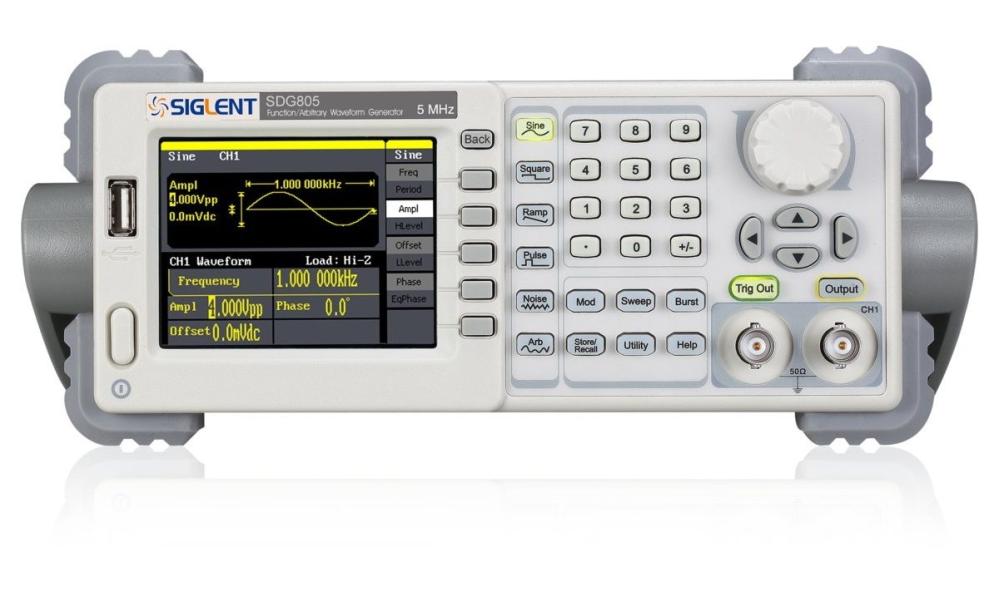

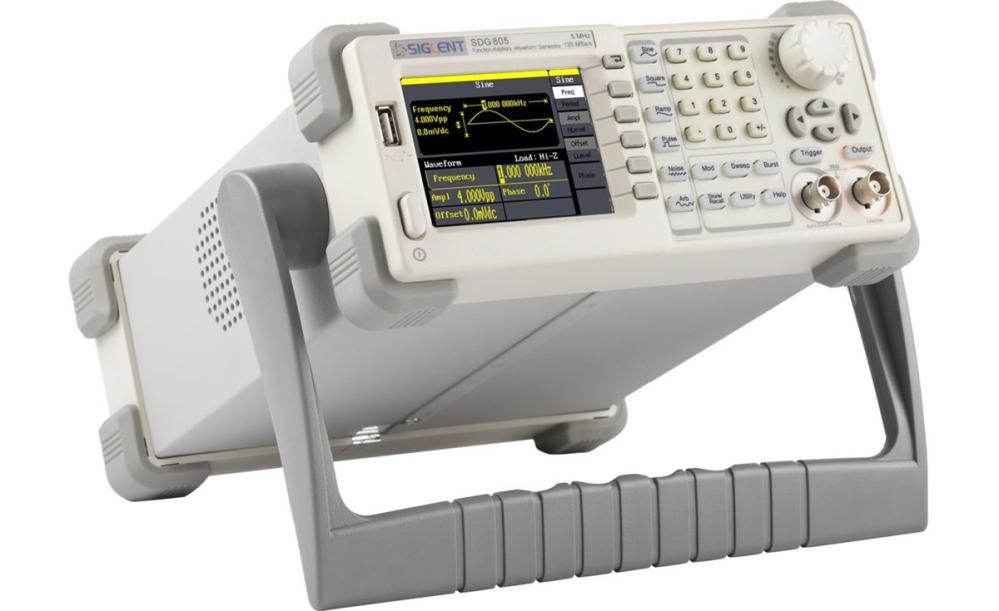

SIGLENT SDG810 är en funktions- och arbiträr- vågformsgenerator med en maximal utfrekvens på 10 MHz. Signalgeneratorn har en kanal, 125 MSa/s samplingsfrekvens och 14-bitars vertikal upplösning. Den kan generera sinus, fyrkant, ramp, puls och gaussiskt brus samt 46 inbyggda arbiträra vågformer.
SDG810 har stöd för AM, DSB-AM, FM, PM, FSK, ASK och PWM samt Sweep- och Burst-funktioner. Arbiträra vågformer kan innehålla upp till 16 kpts och tio vågformer kan lagras i det interna icke-flyktiga minnet. Instrumentet har USB Host och USB Device samt stöd för fjärrstyrning.
Specifikationer:
- Tillverkare: SIGLENT
- Modell: SDG810
- Typ: Funktions-/arbiträr-vågformsgenerator
- Antal kanaler: 1
- Utfrekvens (max): 10 MHz
- Sinus: 1 µHz–10 MHz
- Fyrkant: 1 µHz–10 MHz
- Puls: 500 µHz–5 MHz
- Ramp/triangel: 1 µHz–300 kHz
- Arbiträr: 1 µHz–5 MHz
- Frekvensupplösning: 1 µHz
- Samplingsfrekvens: 125 MSa/s
- Vertikal upplösning: 14 bit
- Längd för arbitrary-vågform: 16 kpts
- Standardvågformer: Sinus, fyrkant, ramp, puls och gaussiskt brus
- Inbyggda arbitrary-vågformer: 46, inklusive DC
- Modulering: AM, DSB-AM, FM, PM, FSK, ASK, PWM
- Funktioner: Sweep, Burst
- Amplitud: 2 mVpp–10 Vpp vid 50 Ω, ≤10 MHz
- Amplitud: 4 mVpp–20 Vpp vid hög impedans, <10 MHz
- Utgångsimpedans: 50 Ω
- DC-offset: ±5 V vid 50 Ω, ±10 V vid hög impedans
- Utgångsskydd: Kortslutningsskydd
- Display: 3.5" TFT-LCD, 320 x 240

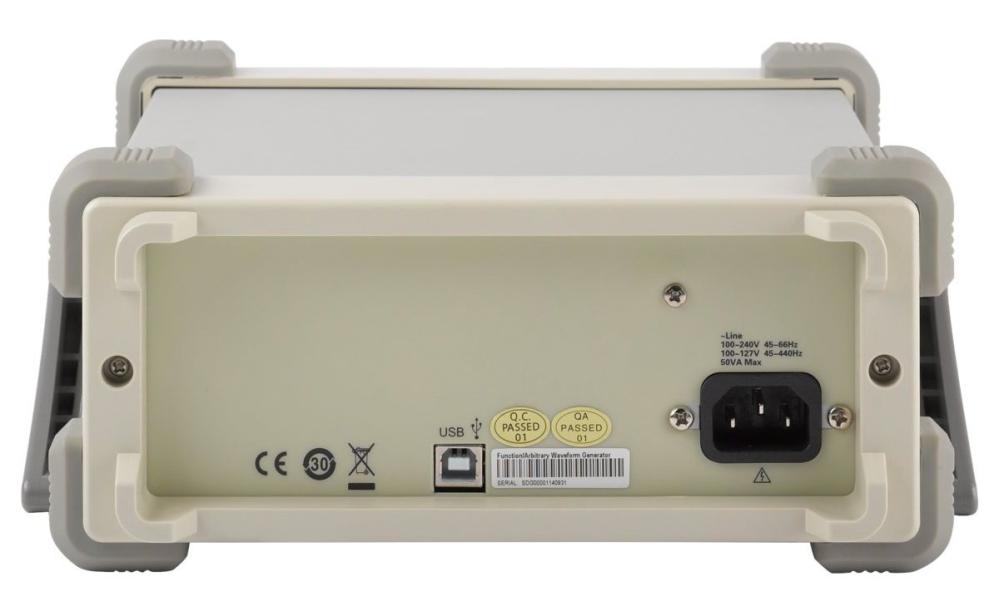

- Gränssnitt: USB Host, USB Device
- Inspänning: 100–240 VAC, 50/60 Hz
- Dimensioner: 229 x 105 x 281 mm
- Nettovikt: 2.6 kg
- Levereras med: Snabbstartsguide, kalibreringscertifikat, nätkabel och USB-kabel
