Produktbeskrivning

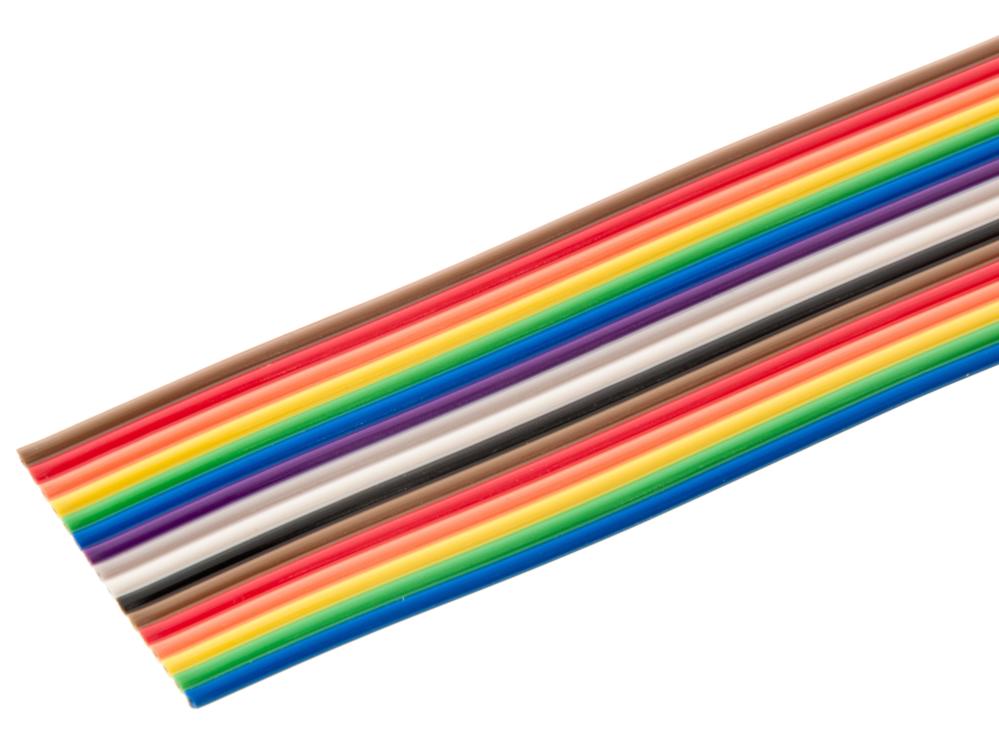

Flerfärgad bandkabel (flatkabel) med 1,27 mm ledaravstånd. En flexibel lösning för interna förbindelser mellan kretskort (PCB) i inbyggda elektroniska system. Kabeln kan enkelt delas på längden om en smalare kabel med färre ledare önskas.
Specifikationer:
- Antal ledare: 16
- Ledardiameter: 28AWG (0.08mm²)
- Pitch: 1.27 mm (0.05") mellan ledarna
- Märkspänning: 300 V
- Längd för hel rulle: 30 m (100 ft)
- Konstruktion: Parallella, platta förtenta kopparledare (Cu) med PVC-isolering
- Färgkodning: Färger med repetition
- Flexibilitet: Kabeln är lätt att böja och anpassa vid montage
- Anslutningar: Avsedd för IDC-kontakter (Insulation Displacement Connector)
- Arbetstemperatur: -20 till 80 °C
Typiska användningsområden:
- Tillverkning av kopplingskablar (dupont typ)
- Förbindelser mellan kretskort (board-to-board)
- Intern kablage i instrument, datorer och kommunikationsutrustning
- Anslutning till kontakter med 1.27 mm pitch
IDC är en förkortning för Insulation-Displacement Connector (på svenska: isolationsgenomträngande kontakt). En IDC-kontakt är konstruerad för att skära igenom kabelns isolering och skapa elektrisk förbindelse med ledaren utan att kabeln behöver avisoleras. Detta gör den väl lämpad för snabb tillverkning av flatkablar. IDC-kontakter används ofta som interna förbindelser mellan olika kretskort (PCB) där många ledare enkelt och tillförlitligt behöver kopplas samman.
