Produktbeskrivning

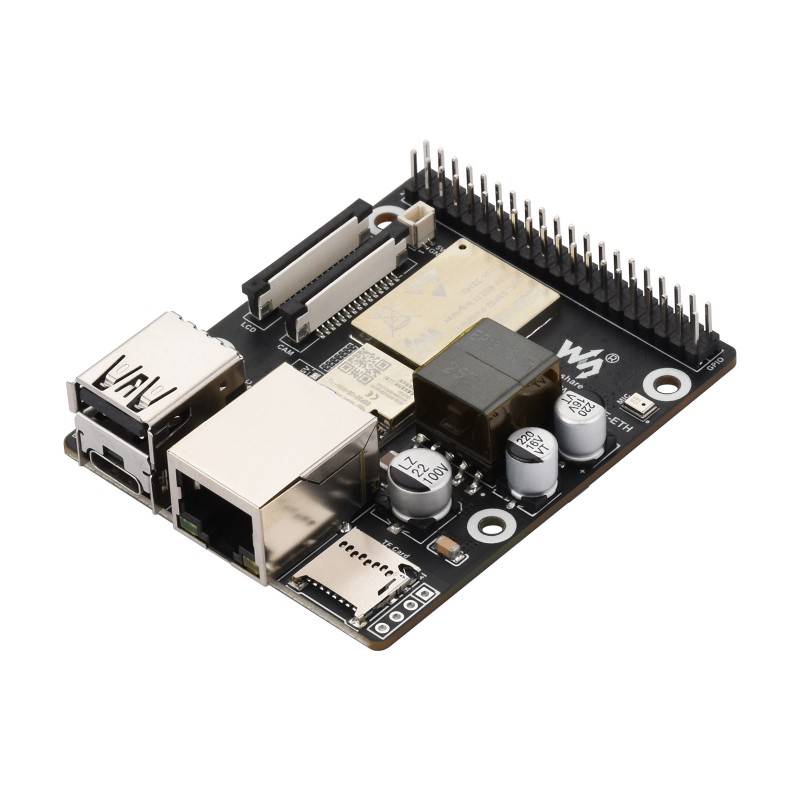

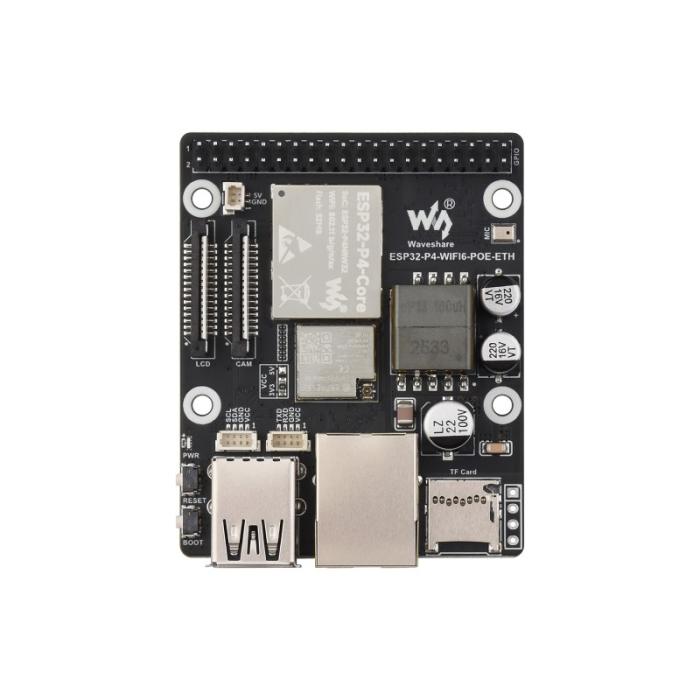

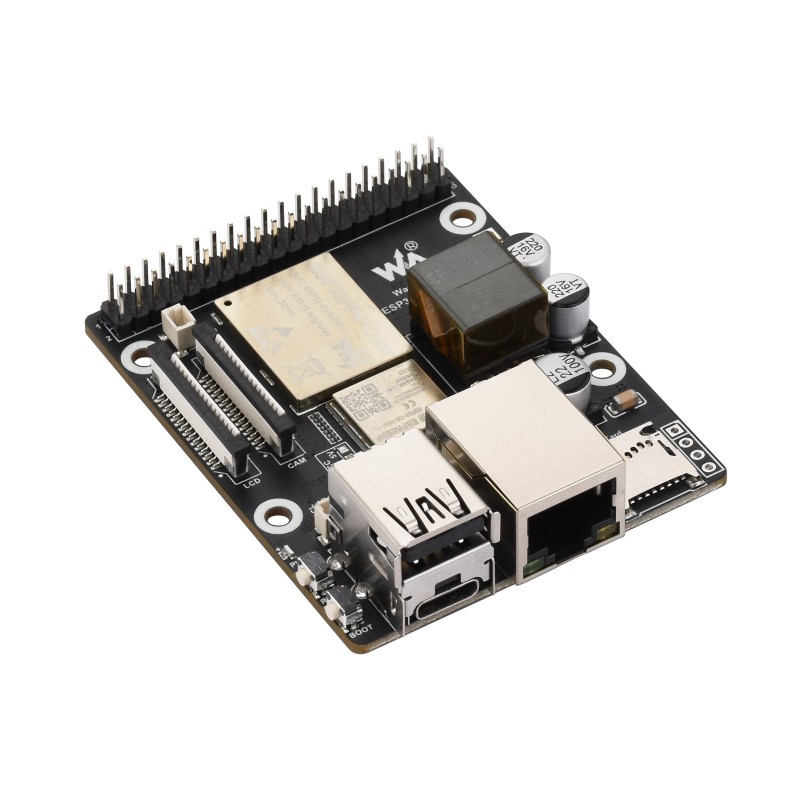

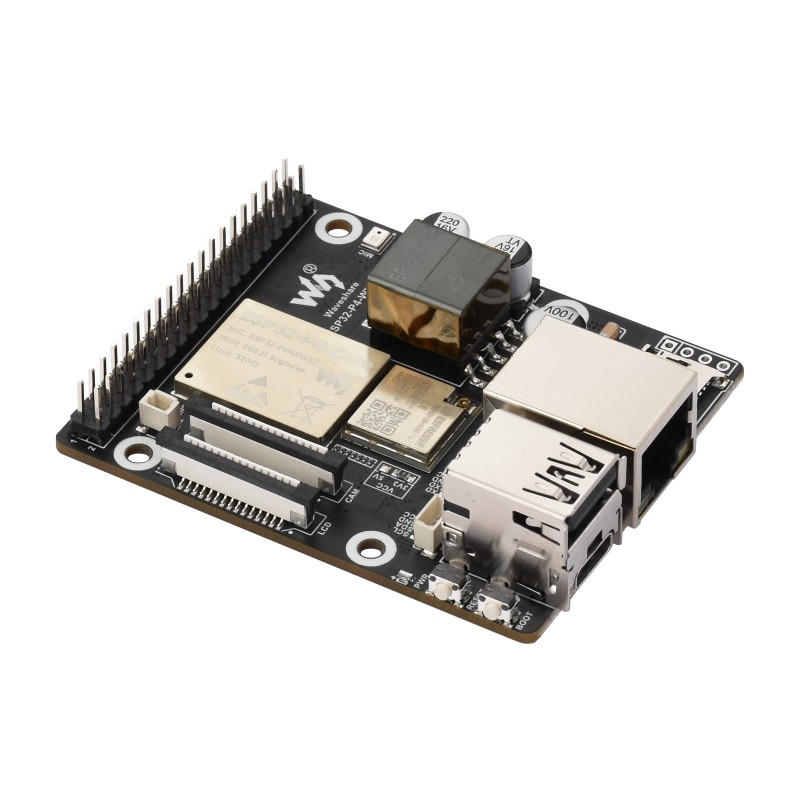

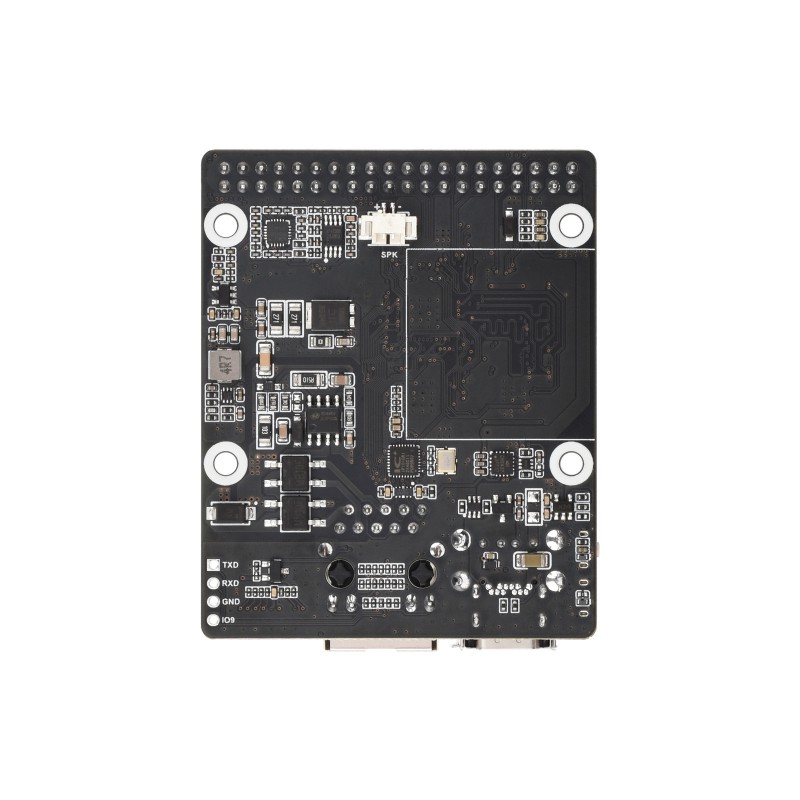

ESP32-P4-WIFI6-POE-ETH är ett multimediautvecklingskort baserat på ESP32-P4 (ESP32-P4NRW32) och ESP32-C6 och har stöd för trådlös kommunikation via Wi-Fi 6 och Bluetooth 5 (LE). Kortet erbjuder ett omfattande utbud av gränssnitt för människa–maskin-interaktion, inklusive MIPI-CSI (med integrerad Image Signal Processor), MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI med mera. Det har även stöd för USB OTG 2.0 HS samt en integrerad RJ45-Ethernetport med PoE-funktion.
ESP32-P4 använder en dubbelkärnig RISC-V-processor på 360 MHz och har stöd för upp till 32 MB PSRAM. Plattformen integrerar USB 2.0, MIPI-CSI/DSI, H.264-kodare och andra funktioner. Innehåller även ett digitalt signaturblock samt en dedikerad Key Management Unit, vilket möjliggör säker hantering av data och operationer. ESP32-P4-WIFI6-POE-ETH lämpar sig väl för människa–maskin-interaktion, effektiv edge-beräkning och IO-expansion.

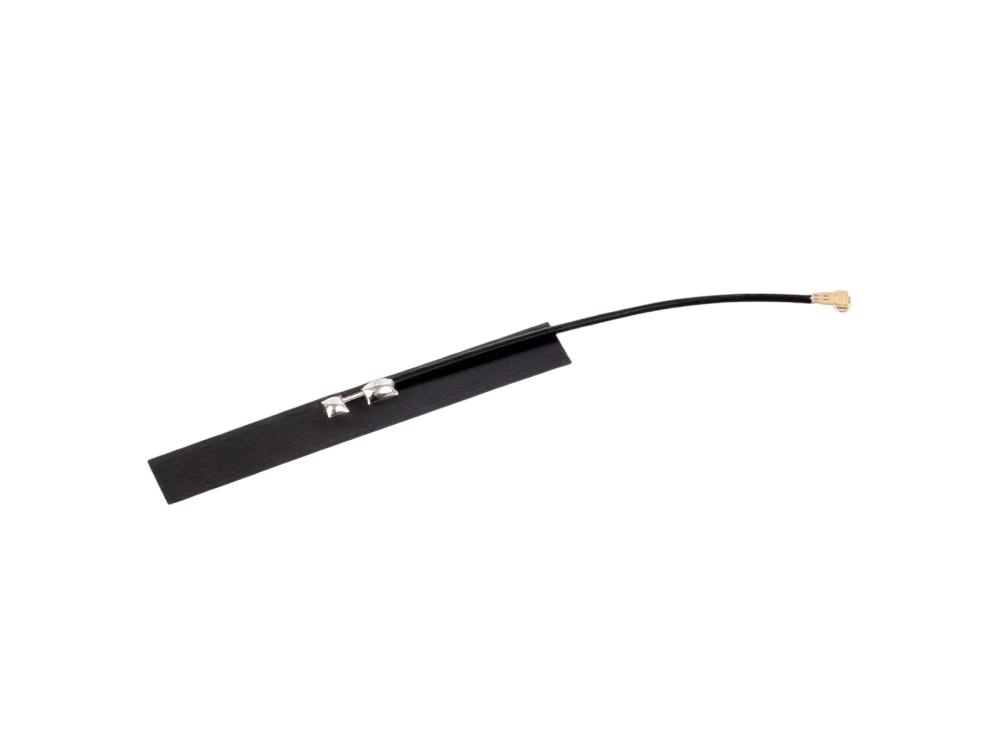

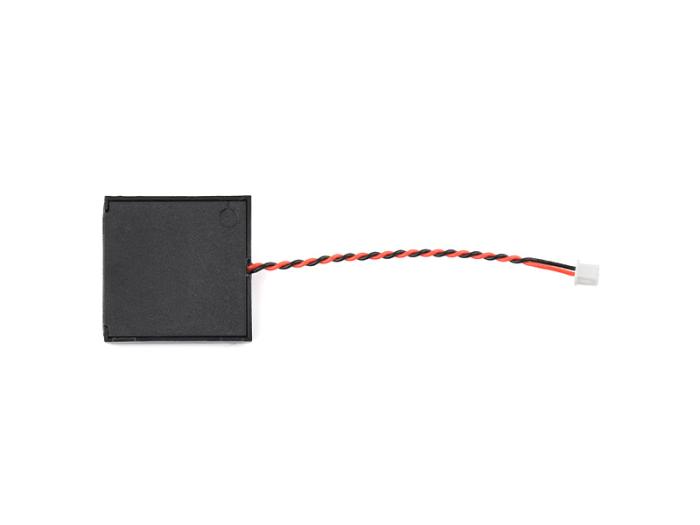

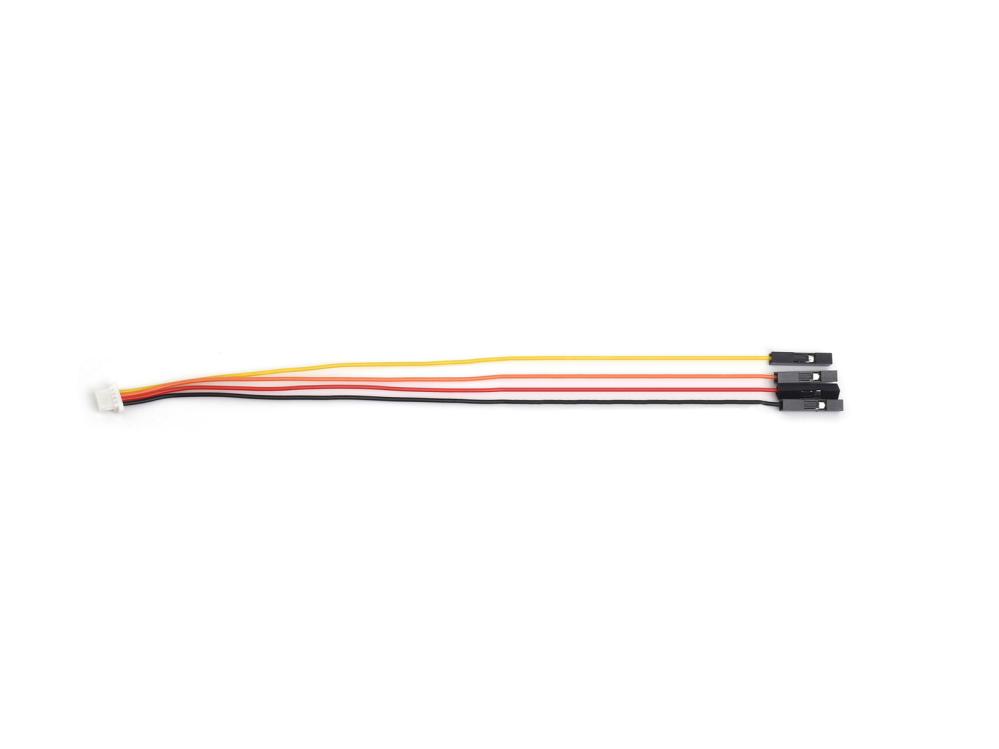

Levereras med: Qwiic-kabel, liten högtalare, U.FL (IPX) patch-antenn (2.4 GHz) och monteringsskruvar.
Processor:
High-performance (HP):32-bitars dubbelkärnig RISC-V-processor (360 MHz) med DSP och flyttalsenhet (FPU).
Low-power (LP): 32-bitars enkelkärnig RISC-V-processor med en klockfrekvens upp till 40 MHz
Sekundär processor: ESP32-C6, utökar Wi-Fi 6, Bluetooth 5 och andra funktioner via SDIO
Minne:
ROM (HP): 128 KB
ROM (LP): 16 KB
L2-cache (HP): 768 KB
SDRAM (LP): 32 KB
RAM: 32 MB PSRAM
Flash: 16 MB
Periferigränssnitt:
2 × 20 stiftlister på kortet, 28 programmerbara GPIO, med stöd för ett stort antal kringutrustningar
Integrerad Type-A USB 2.0 OTG-port, 100 Mbps Ethernetport (med stöd för PoE), SDIO 3.0 microSD-kortplats samt Type-C-UART-port för programmering. Integrerat högtalargränssnitt, mikrofon och 3.5 mm hörlursuttag; codec- och effektförstärkarkretsar kan användas för ljudfunktioner. Integrerad MIPI-CSI-port för högupplöst kamera, med stöd för Full HD 1080p och kodning, integrerad bildsignalprocessor (ISP) och H.264-videokodare, stöd för H.264- och JPEG-videokodning (1080p vid 30 fps). Integrerad MIPI-DSI-port för högupplöst skärm, med inbyggd pixelbehandlingsaccelerator (PPA) och 2D-grafikaccelerator (2D DMA), stöd för JPEG-avkodning (1080p vid 30 fps), ger stöd för högupplöst bildskärm och mjuk HMI-upplevelse. Gränssnitt för PoE-modul gör strömförsörjningen enkel, endast en nätverkskabel (ansluten till PoE-switch) krävs för att ge både nätverksanslutning och strömförsörjning.
Utvecklingsmiljö:
Utveckla med Arduino IDE eller ESP-IDF
