Produktbeskrivning

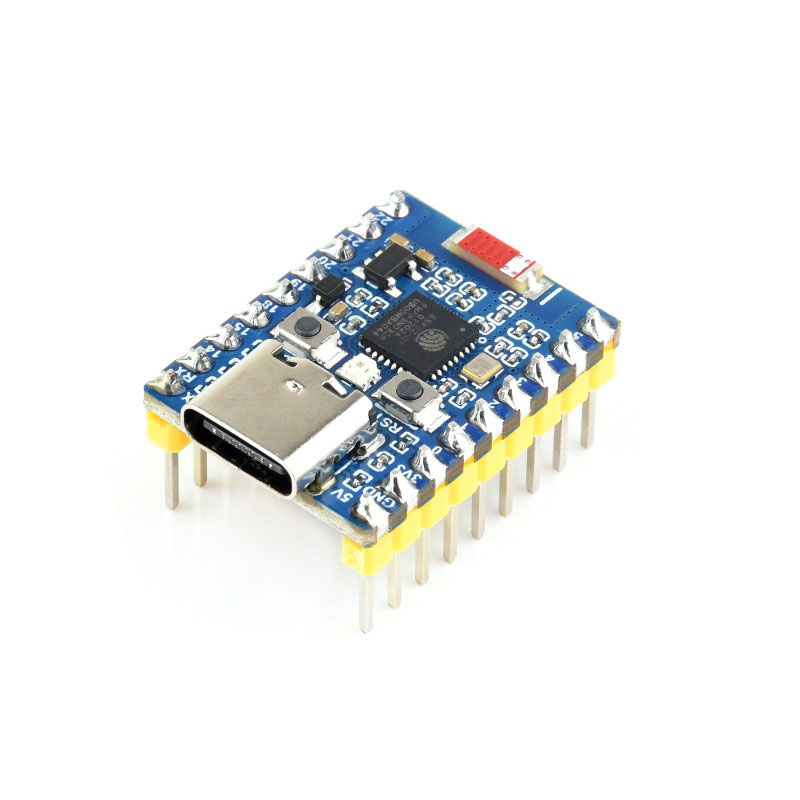

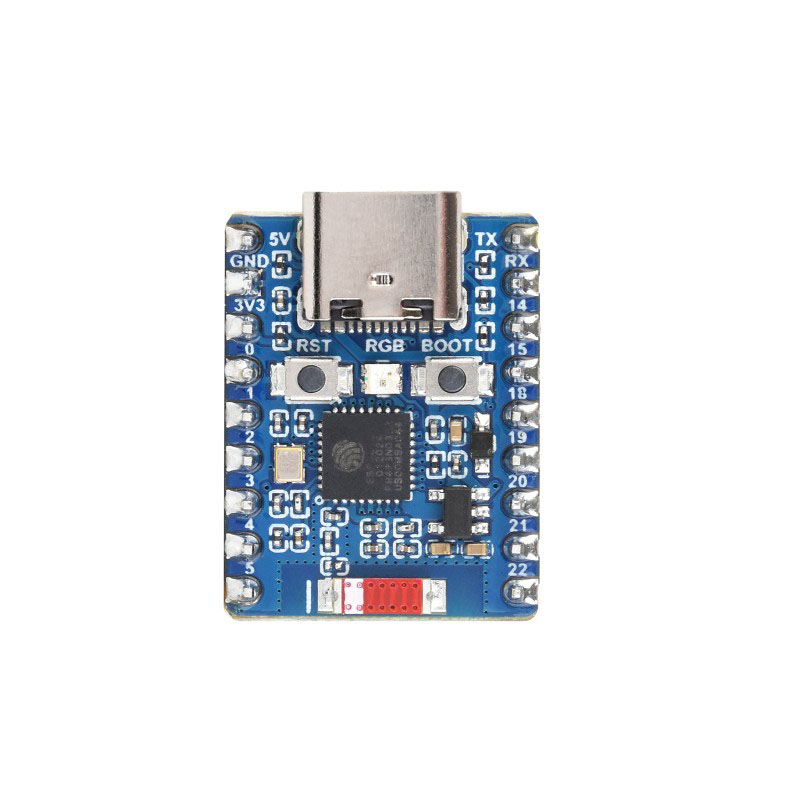

ESP32-C6 Mini Development Board är idealisk för utveckling av smarta hem-enheter, industriell automation, bärbara system och andra IoT-applikationer som kräver tillförlitlig trådlös kommunikation och låg strömförbrukning. Utvecklingskortet baseras på chippet ESP32-C6FH4, en mångsidig enhet med 4 MB flashminne. Kortet stöder kommunikationsstandarder som Wi-Fi, Bluetooth LE, Zigbee och Thread. I/O-stiften är fördelade till stiftlisterna för enkel anslutning. Utvecklare kan ansluta kortet till ett kopplingsdäck för att enkelt kunna ansluta sensorer/kringutrustning med dupont bygelkablar.
Egenskaper:
- Trådlös kommunikation: Stöd för Wi-Fi 6 (802.11ax), Bluetooth 5.3 LE, Zigbee 3.0 och Thread 1.3, vilket möjliggör bred kompatibilitet med moderna IoT-standarder.
- Processorarkitektur: Utrustad med en högpresterande 32-bitars RISC-V CPU upp till 160 MHz och en lågströms 32-bitars RISC-V CPU upp till 20 MHz, vilket ger flexibilitet mellan prestanda och energieffektivitet.
- Minne: Integrerad med 512 KB SRAM och 320 KB ROM, samt en extern 4 MB SPI-flash för lagring av program och data.
- Gränssnitt: Erbjuder ett brett utbud av digitala och analoga gränssnitt, inklusive GPIO, UART, SPI, I2C, I2S, PWM, ADC och USB, vilket underlättar integration med olika sensorer och enheter.
- Strömförsörjning: Kan drivas via USB-C eller genom 5V/3.3V pin headers, vilket ger flexibilitet i olika applikationer.
- Utvecklingsstöd: Kompatibel med ESP-IDF och Arduino IDE, vilket underlättar utveckling och prototypframställning.

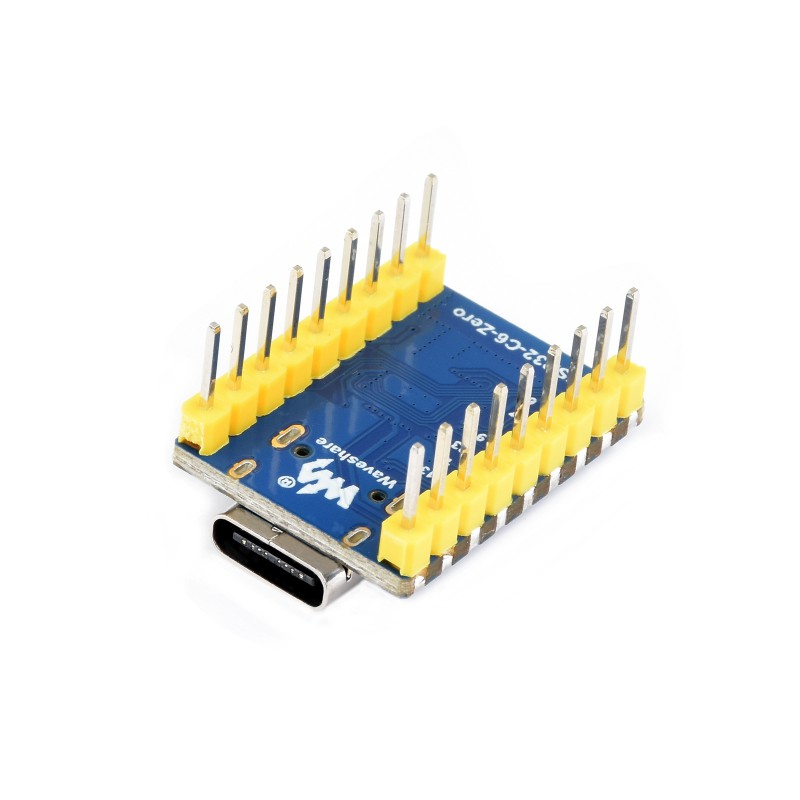

- USB-C kontakt: För strömförsörjning och programmering från PC
Specifikationer:
- Kärna: 32-bit RISC-V Single Core
- Frekvens: 160 MHz
- Programminne (SRAM): 512 kB
- Lagring, flash: 16 MB
- Permanent minne (ROM): 320 KB

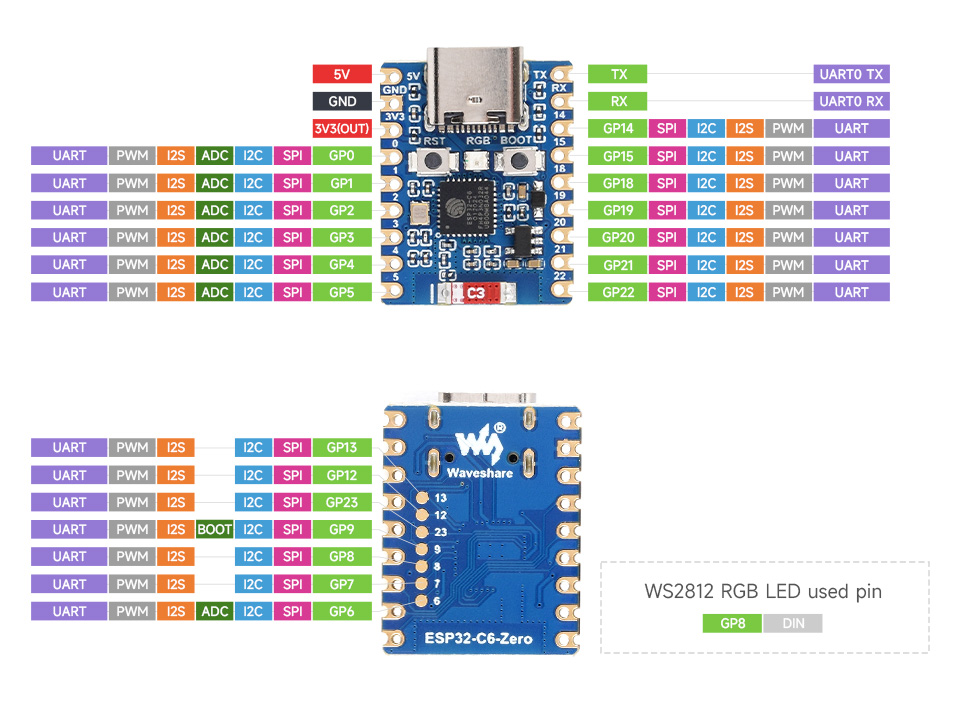

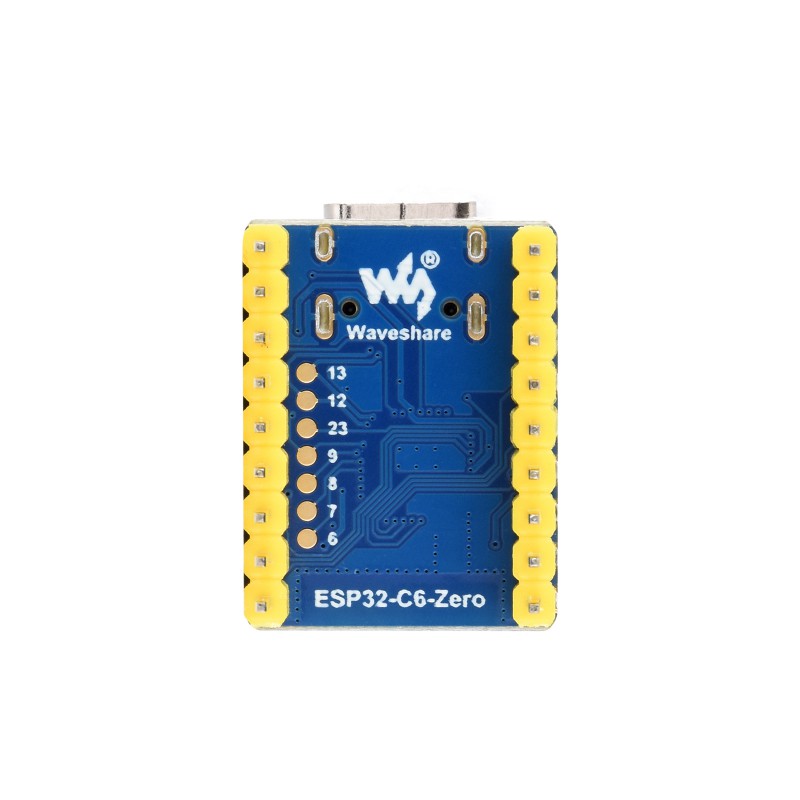

- GIPO: 22 var av 13 med stift och 7 st som lödpunkter på kortets baksida.
- Bluetooth version: 5.3 (LE)
- WiFI6: 802.11 (b/g/n/ax) 150 Mbps
- WiFi4: (802.11 b/g/n) 150 Mbps
- Zigbee and Thread (802.15.4)
- Drivspänning: 3.0-3.6 eller 5V
- Spänning logiknivåer: 3.3V
- 2.4 GHz antenn: Inbyggd PCB-antenn
Gränssnitt: GPIO, SPI, parallellt IO-gränssnitt, UART, I²C, I²S, RMT (TX/RX), pulsräknare, LED PWM, USB-Serial/JTAG-kontroller, MCPWM, SDIO 2.0-slavkontroller, GDMA, TWAI-kontroller, inbyggd felsökning via JTAG, händelse-/uppgiftsmatris, ADC, temperatursensor, systemtimer, allmänna timers samt watchdog-timers.
