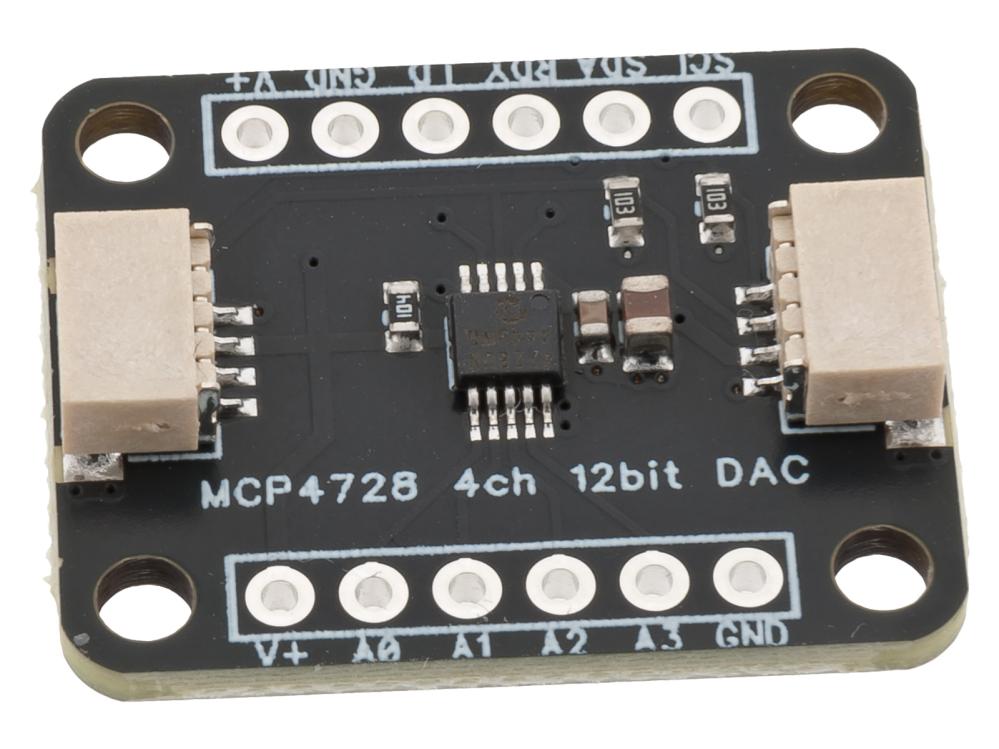

DA-omvandlare 4-kan 12-bit I2C QWIIC

12-bitars DAC-modul med fyra kanaler, tillverkad av Electrokit. Modulen bygger på Microchips krets MCP4728 som är en 12-bitars digital-till-analog-omvandlare (DAC) med fyra oberoende utgångskanaler. Kretsen är avsedd för applikationer som kräver flera noggranna och stabila analoga utsignaler, exempelvis sensorstyrning, spänningsreferenser, kalibreringssystem och styrning av analog elektronik från mikrokontroller via I²C (Qwiic). Varje kanal kan konfigureras individuellt. Inbyggd EEPROM gör det möjligt att lagra både inställningar och DAC-värden – användbart i applikationer där utgångsspänningen endast behöver ställas in en gång eller sällan, till exempel vid kalibrering.

Egenskaper:

• Fyra oberoende DA-kanaler med hög upplösning
• Intern referensspänning: 2.048 V (gain = 1) eller 4.096 V (gain = 2)
• Alternativ referens via V+ för utgångsspänning upp till V+
• EEPROM för lagring av DAC-värden och konfiguration
• I2C-kommunikation med stöd för standard (100 kHz), fast (400 kHz) och hög hastighet (3.4 MHz)
• LDAC-ingång för synkron uppdatering av samtliga kanaler
• Låg strömförbrukning, lämplig för batteridrivna tillämpningar

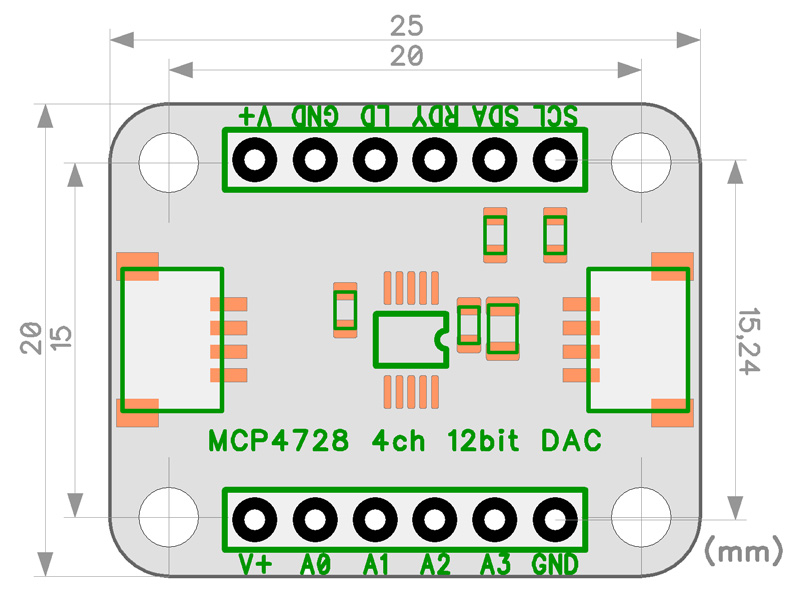

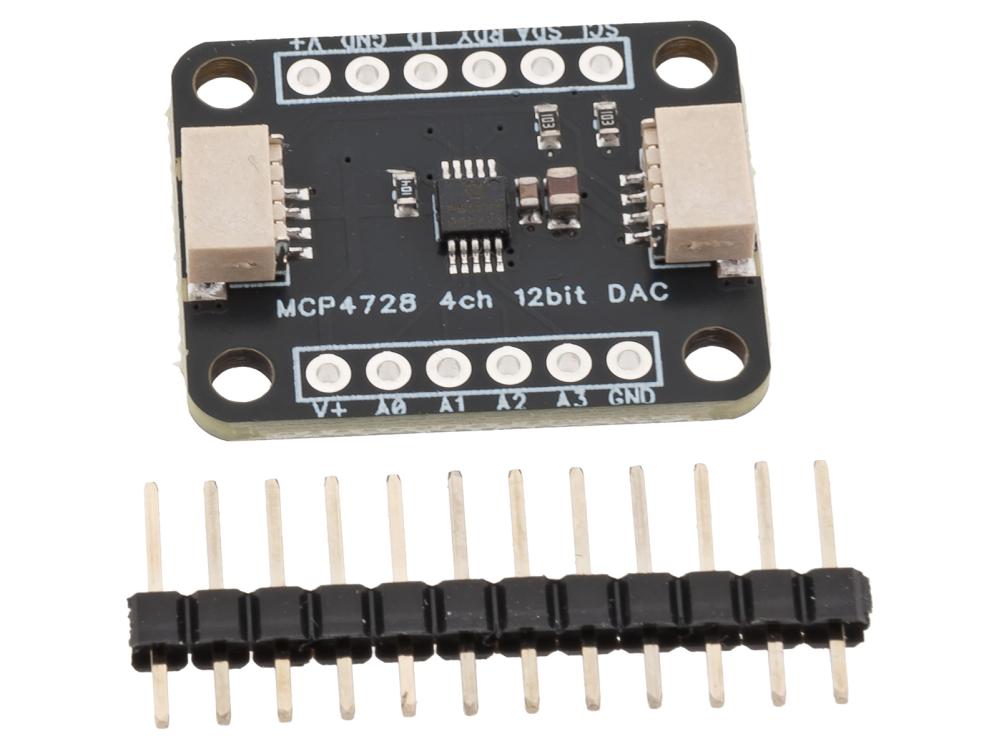

• Kompakt design med mått: 25 x 20 mm (monteringshål: c-c 20 x 15 mm, ø2.5 mm)
• Breadboard-vänliga anslutningar och dubbla Qwiic-kontakter för enkel anslutning

Specifikationer:

• Matningsspänning: 2.7 - 5.5 VDC
• Utgångsspänning:
  • 0–2.048 V (intern ref, gain = 1)
  • 0–4.096 V (intern ref, gain = 2)
  • 0–V+ (extern ref)
• Max ström per utgång: ca 20 mA
• Utgångsimpedans: 1 Ω
• Settling time: 6 µs typiskt
• Max icke-linjäritet: ±0.2 LSB
• Programmerbar I2C-adress, upp till 8 möjliga adresser (standard: 0x60)
• Valbart läge för utgångsbuffer vid avstängning: 1 kΩ, 100 kΩ eller 500 kΩ till GND

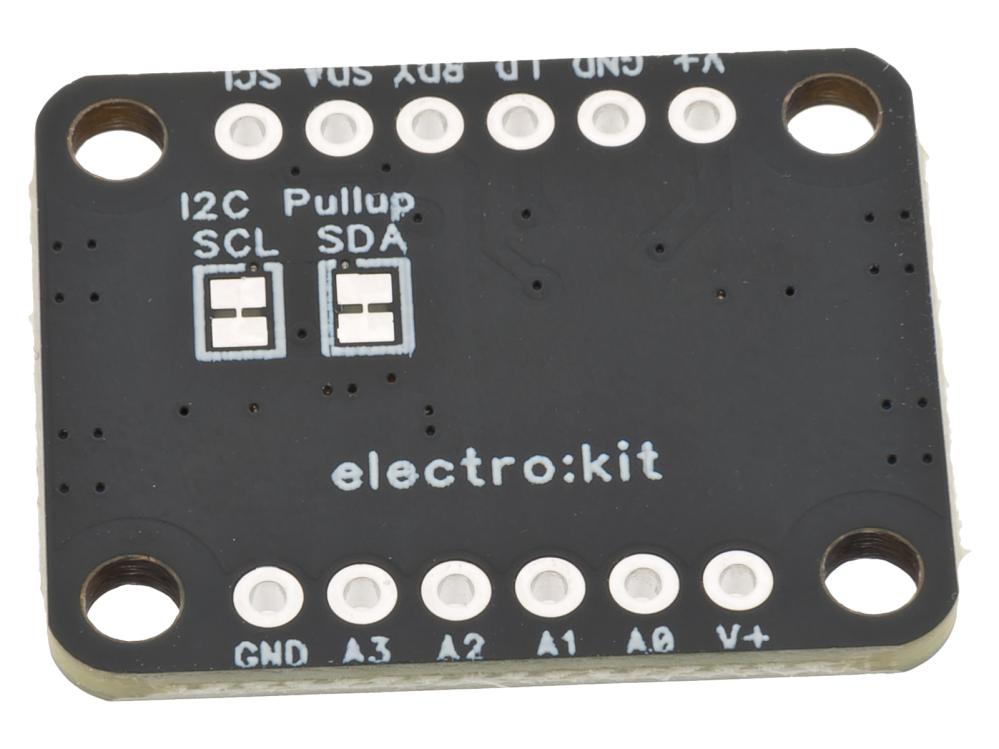

Anslutningar och användning:

Anslut V+ och GND till en stabil matningskälla inom det angivna området. SCL och SDA kopplas till motsvarande I2C-pinnar på mikrokontroller. LDAC och RDY (aktiv låg) hanteras separat för styrning av synkronisering och status för EEPROM-skrivning.

Tillämpningar:

• Spänningsstyrda kalibreringssystem
• Sensorförspänning och referensgenerering
• Justerbara spänningskällor
• Automatisk testutrustning (ATE)
• Ljudstyrning, ljus- eller motorstyrning via mikroprocessor
