Produktbeskrivning

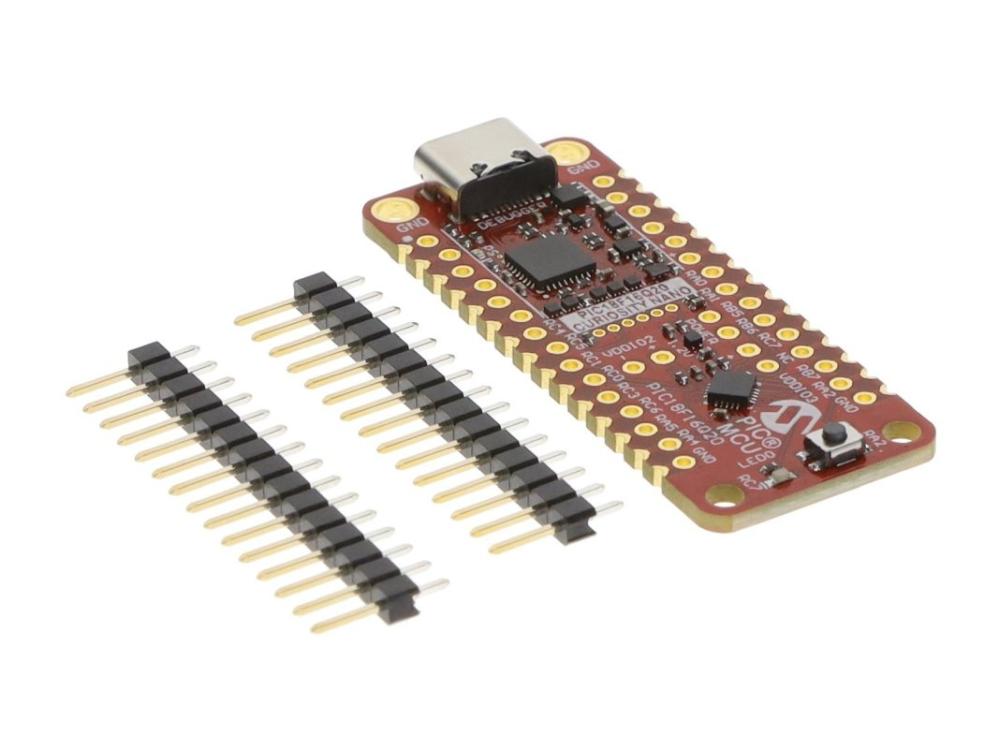

Utvecklingskort som bygger på processorn PIC18F16Q20. Inbyggd debugger samt en lysdiod och omkopplare underlättar vid utvecklingsarbetet.
PIC18F16Q20 är en modern 8-bitars mikrocontroller från Microchip, med mängder olika komminukationsinterface, bland annat I3C (device mode), I2C, SPI och UART med stöd för för LIN/DMX/DALI, asynkron UART samt RS-232 och RS-485. En CWG (Complementary Waveform Generator) kan generera PWM-vågformer med avancerad kontroll, för styrning av motorer, LED-belysning m.m.
Processorn har flera olika vilolägen och erbjuder ultralåg strömförbrukning. På kortet finns även en programmerbar spänningsregulator (styrd av mikrocontrollern) med 1.8-5.1V, 500mA.
PIC18F16Q20 är lämplig för säkerhetskritiska applikationer som produkter inom fordonsindustrin samt industriella applikationer (IEC 61508 och ISO 26262).
Funktioner:
- 10-bit ADC with Computation (ADC)
- 2 x 16-bit PWMs
- Complementary Waveform Generator (CWG)
- Hardware Limit Timer (HLT)
- Signal Measurement Timer (SMT)
- 4 x Configurable Logic Controller (CLC)
Specfikationer:
- Program Memory: 64KB
- Data SRAM: 4Kb
- EEPROM: 256b
- ADC: 10 bit
- ADC Channels: 17
- SPI: 1
- I2C: 1 host, upp till 3 clients
- I3C: 2 targets
- UART: 2
- Stand alone PWM: 2
