Curiosity Nano PIC16F18446 32 MHz, debug, 12-bit ADC

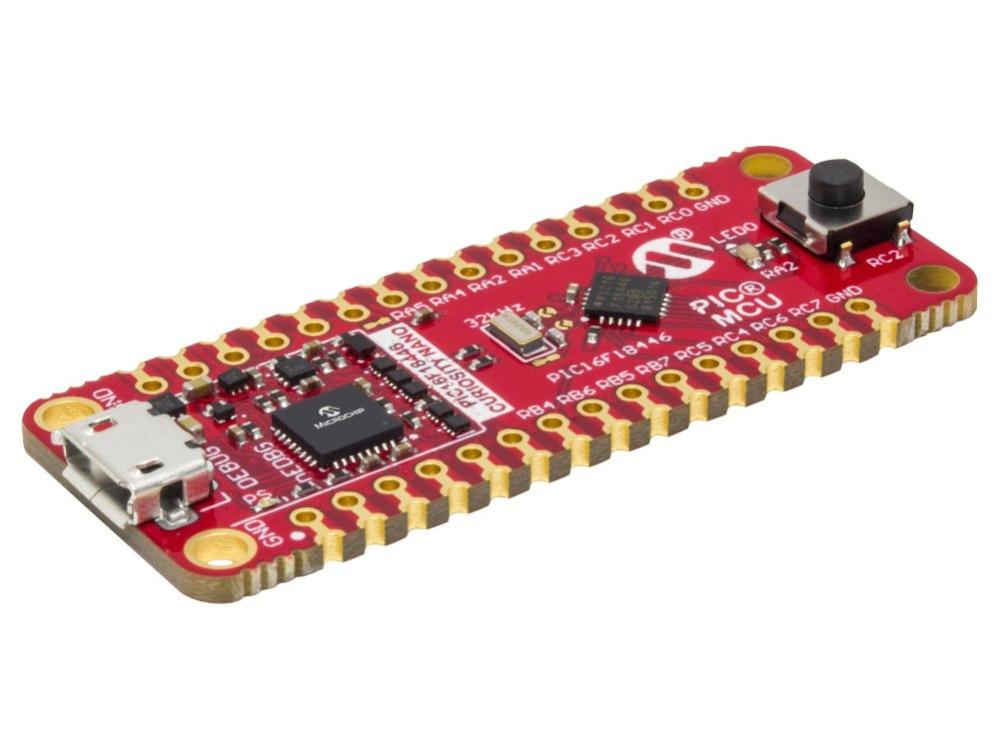

Utvecklingskort som bygger på processorn PIC16F18446. Inbyggd debugger samt en lysdiod och omkopplare underlättar vid utvecklingsarbetet.

PIC16F18446 är en modern 8-bitars mikrocontroller från Microchip med ultralåg strömförbrukning. Bland annat erbjuder den en 12-bitars ADC med inbyggda beräkningsfunktioner som genomsnitt, filtrering, tröskelvärden eller översampling.

Processorn har flera olika vilolägen och erbjuder ultralåg strömförbrukning. På kortet finns även en programmerbar spänningsregulator (styrd av mikrocontrollern) med 1.8-5.1V, 500mA.

PIC16F18446 är lämplig för säkerhetskritiska applikationer som produkter inom fordonsindustrin samt industriella applikationer (IEC 61508 och ISO 26262).

Funktioner:

• 12-bit ADC with Computation (ADC)
• 5-bit Digital to Analog Converter (DAC)
• 2 x Comparators
• 2 x 10-bit PWMs
• 4 x Capture, Compare, PWM (CCP)
• Complementary Waveform Generator (CWG)
• Numerically Controlled Oscillator (NCO)
• Hardware Limit Timer (HLT)
• Signal Measurement Timer (SMT)
• 4 x Configurable Logic Controller (CLC)
• Data Signal Modulator (DSM)
• Zero Cross Detect (ZCD)

Specfikationer:

• Program Memory: 28KB
• RAM: 2KB
• EEPROM: 256b
• ADC: 12 bit
• ADC Channels: 17
• SPI: 2
• I2C: 2
• Stand alone PWM: 2
