Produktbeskrivning

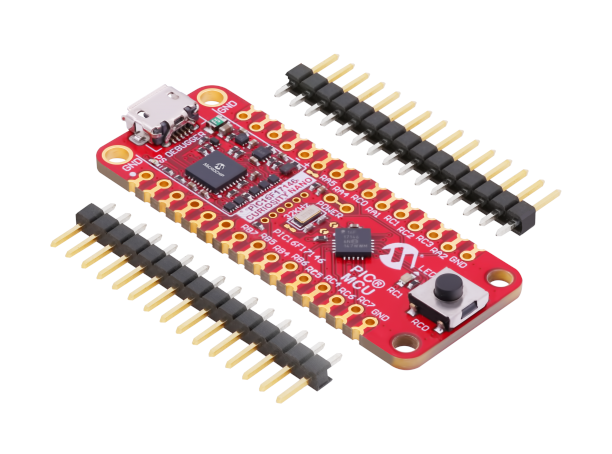

Utvecklingskort som bygger på processorn PIC16F17146. Inbyggd debugger samt en lysdiod och omkopplare underlättar vid utvecklingsarbetet.
PIC16F17146 är en modern 8-bitars mikrokontroller från Microchip med avancerade analoga funktioner. Den erbjuder bland annat en 12-bitars ADC med inbyggda beräkningsfunktioner såsom medelvärdesberäkning, filtrering, tröskelfunktioner och översamplning. Andra funktioner är två 8-bitars DAC:er, två analoga komparatorer, nollkorsdetektering och en integrerad operationsförstärkare. Den erbjuder även vanliga kommunikationsgränssnitt såsom SPI och I2C, och har fyra konfigurerbara logikceller (CLC).
Processorn har flera olika vilolägen och erbjuder ultralåg strömförbrukning. På kortet finns även en programmerbar spänningsregulator (styrd av mikrocontrollern) med 1.8-5.1V, 500mA.
Funktioner:
- 12-bit ADC with Computation (ADC)
- 2x 8-bit Digital-to-Analogue Converter (DAC)
- 2 x Analogue comparators
- 2 x 16-bit PWMs with dual outputs
- 4 x Capture, Compare, PWM (CCP)
- Complementary Waveform Generator (CWG)
- Numerically Controlled Oscillator (NCO)
- 4 x Configurable Logic Controller (CLC)
- Zero Cross Detect (ZCD)
Specfikationer:
- Programme Memory: 28KB
- Data SRAM: 2KB
- Data EEPROM: 256b
- ADC: 12-bit
- ADC Channels: 17
- SPI: 2
- I2C: 2
- Stand-alone PWM: 2
