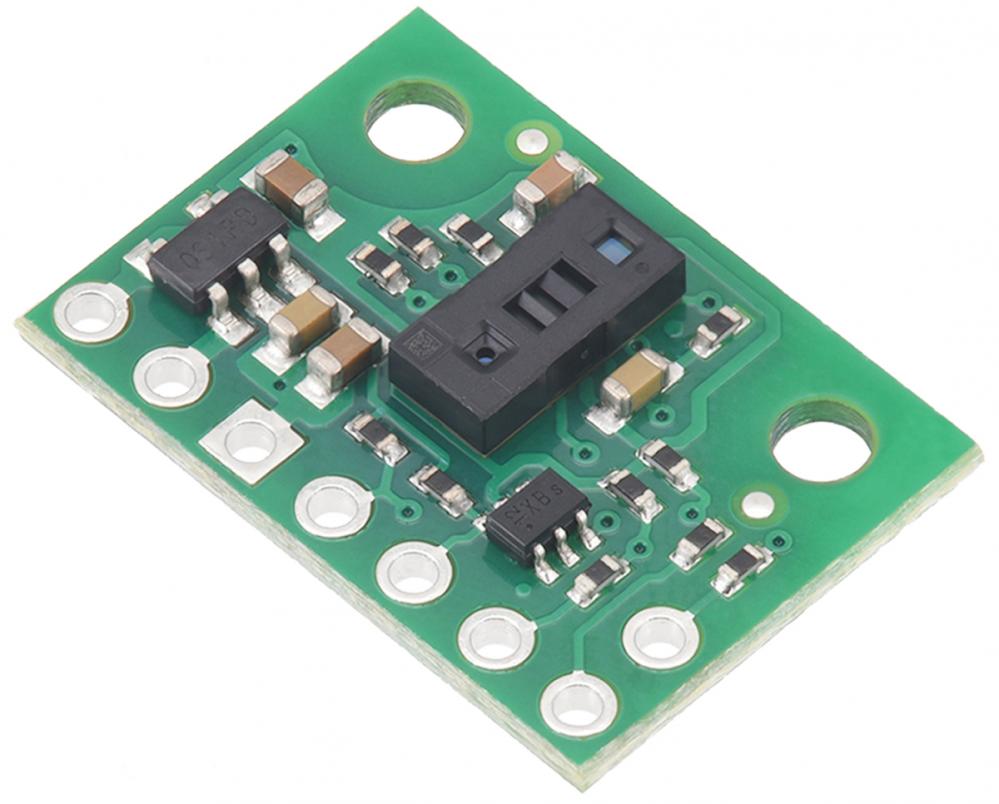

Produktbeskrivning

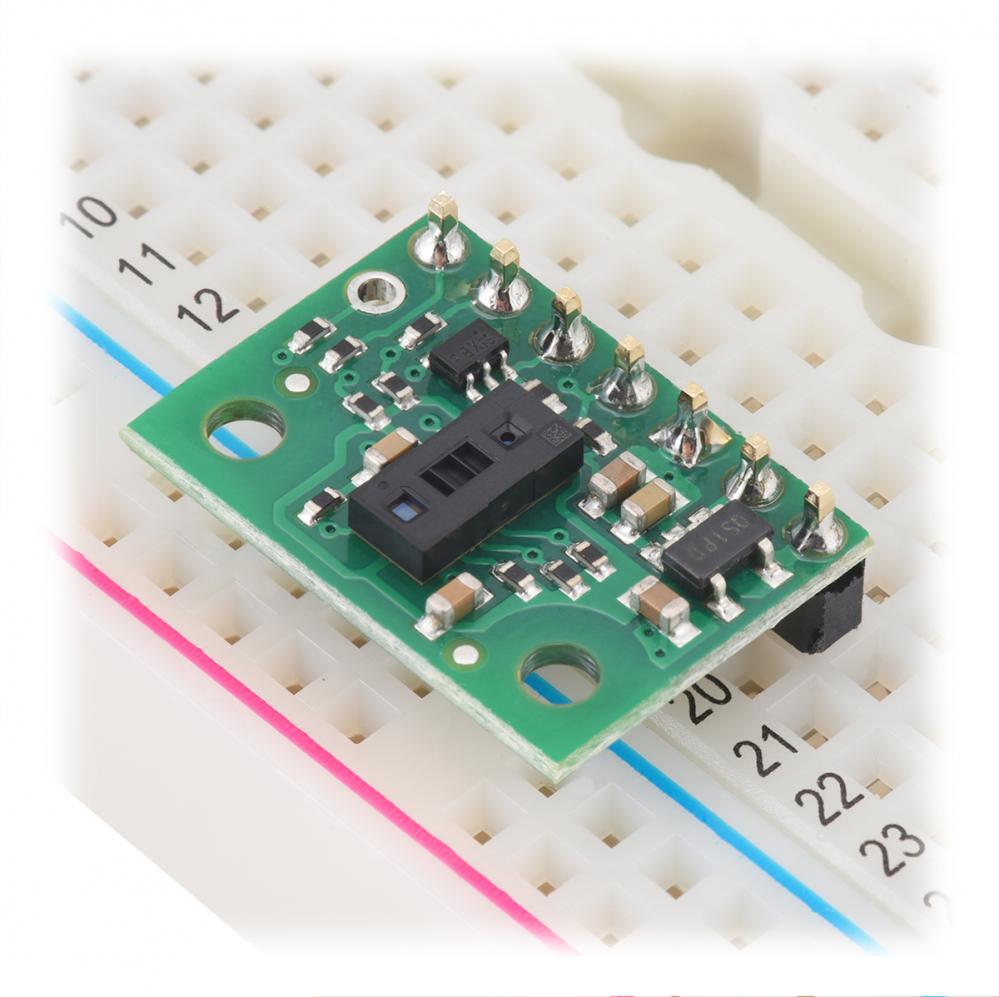

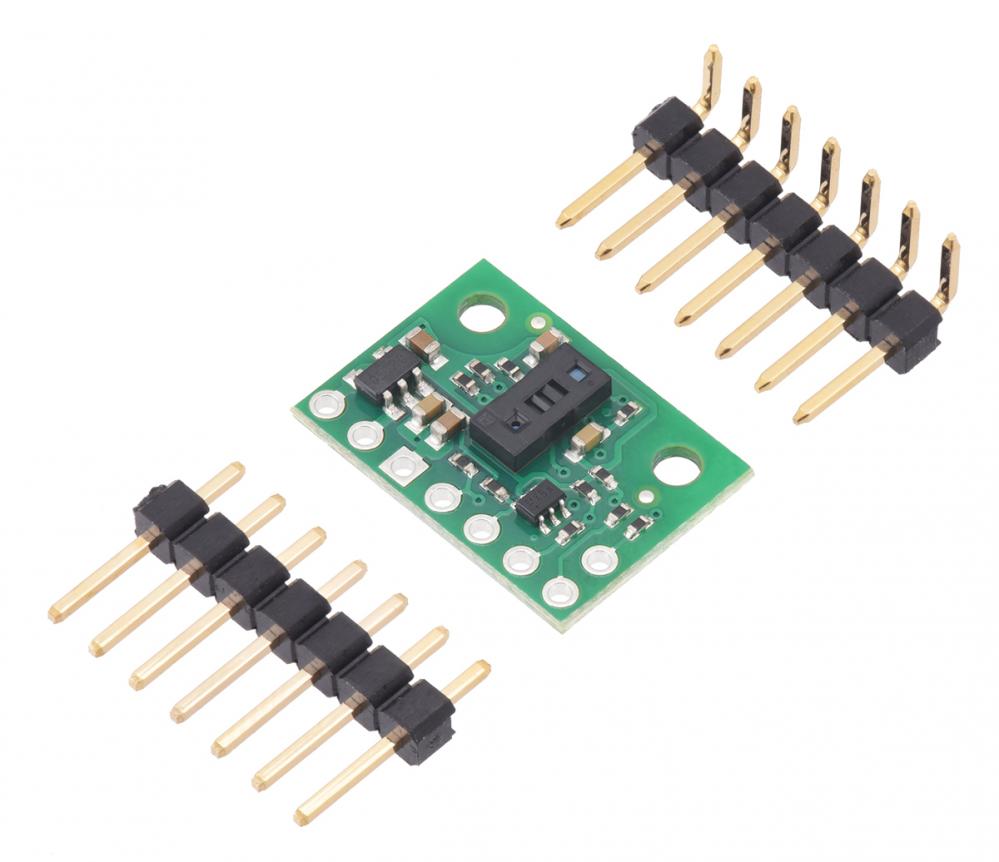

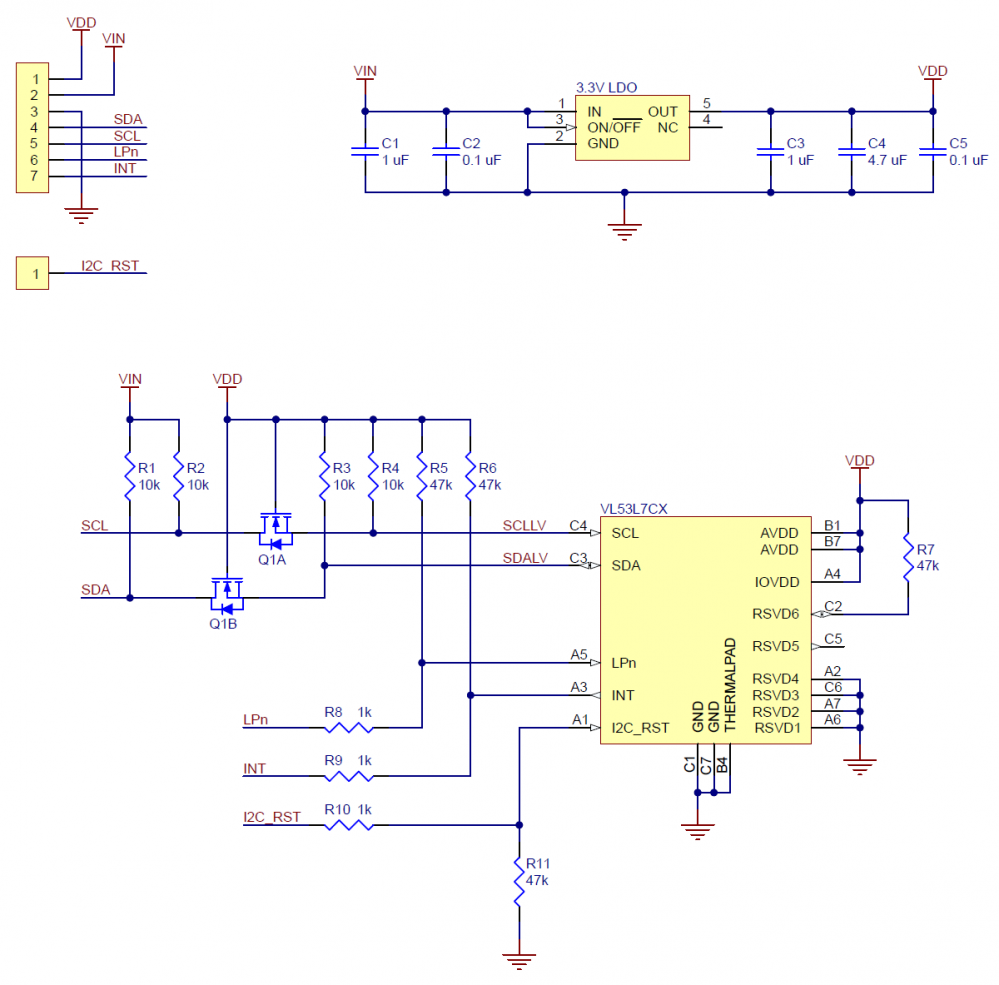

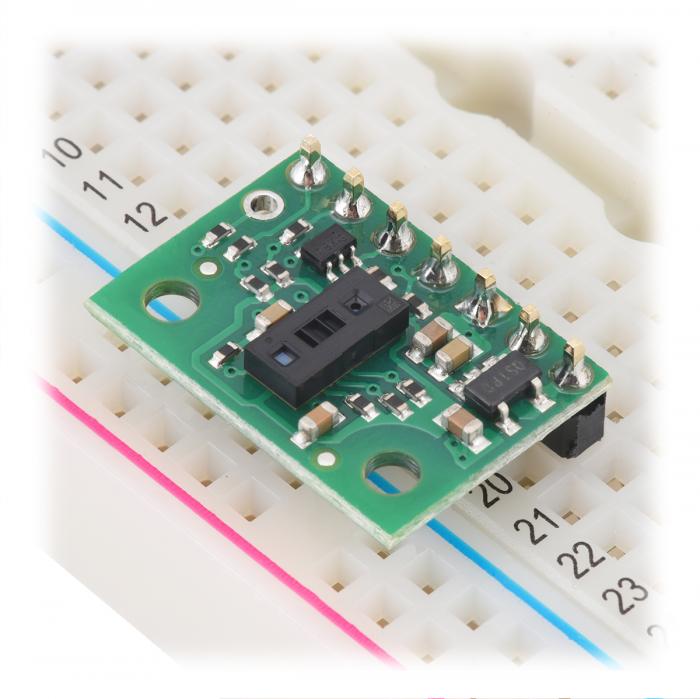

Matrisbaserad avståndssensor som bygger på laserteknik, med snabb och precis mätning upp till 3.5m med en precision på 1mm. Synfältet är 60°×60°, eller 90° på diagonalen. Klarar mätning av absolut avstånd till flera objekt samtidigt, över flera zoner (8x8 eller 4x4). Kommunicerar över I2C. Inbyggd spänningsregulator och nivåomvandlare till 3.3V gör att kortet kan drivas respektive kommunicera från 2.5V till 5.5V. 2.54mm stiftlist (rak eller vinklad, ej monterade) gör det lätt att experimentera i koppplingsdäck eller bygga in den mer permanent i experimentkort eller mönsterkort.
Rekommenderas inte för bruk med 8-bitars microkontrollers.
VL53L7CX är i princip en liten Lidar-enhet med en 940nM Class 1 laser som är osynlig och inte skadlig för ögon. Olikt IR-sensorer bygger VL53L7CX på time-of-flight, och mäter alltså hur lång tid det tar innan IR-pulser studsar tillbaka till detektorerna. ToF-tekniken gör att den kan mäta med betydligt mindre påverkan från objektens form, färg, textur och reflektivitet, även om dessa kan påverka maximalt läsavstånd.
Minsta mätavståndet är 20mm.

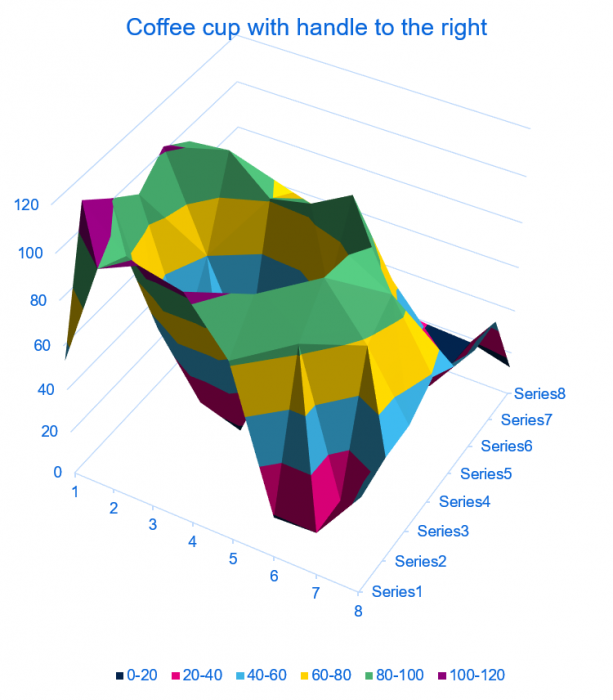

Mätdatan sorteras i zoner (som kan ställas in på 4x4 eller 8x8), mätdata ges för varje zon. I praktiken är sensorn en enkel lågupplöst 3D-lidar.
* Mått: 13 mm × 18 mm × 2 mm
* Vikt, utan stiftlist: 0.5 g
* Arbetsspänning: 2.5 V to 5.5 V
* Strömförbrukning: ~100 mA (typiskt, vid mätning)
* Högsta strömuttag kan uppgå till 150 mA
* Maximalt mätavstånd: 3.5 m
* Upplösning: 1mm i djupled, 4×4 eller 8×8 zoner
* Minsta mätavstånd: 20mm
* Sändare: 940 nm osynlig Class 1 VCSEL (vertical cavity surface-emitting laser) - ofarlig för ögonen
* Sensor: SPAD (single photon avalanche diode) receiving array
* Synfält (FoV): 90° diagonalt (60° horisontellt/vertikalt)
* Dataormat (I²C): histogram
