Produktbeskrivning

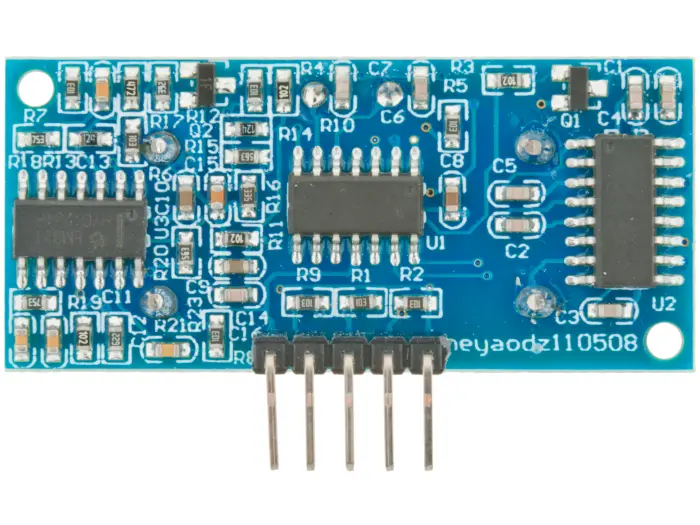

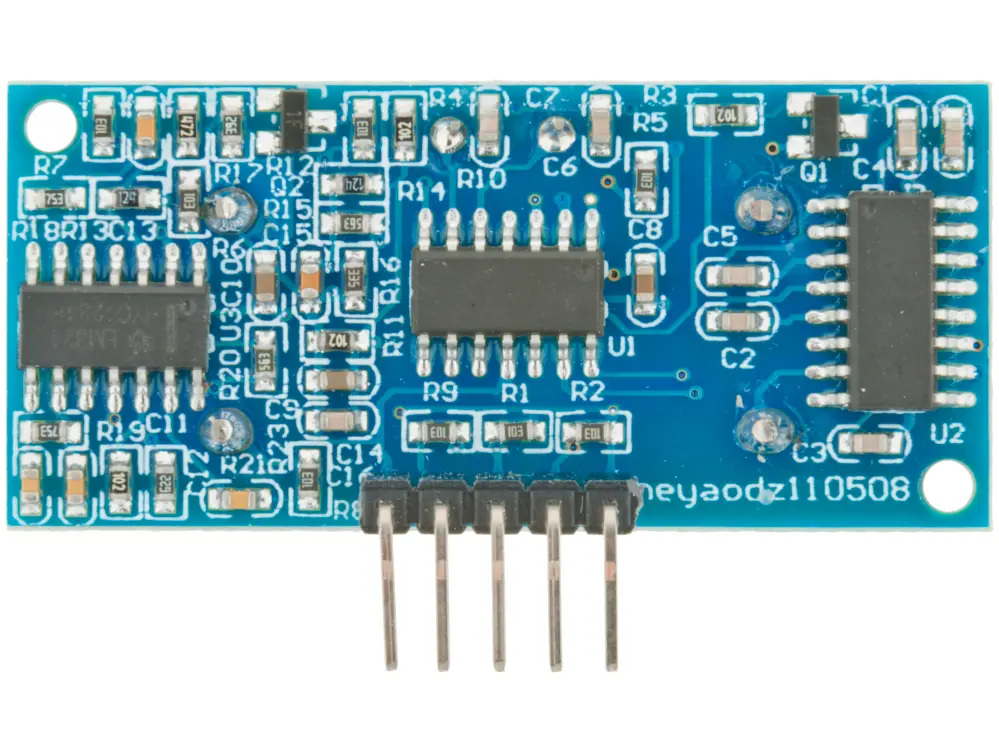

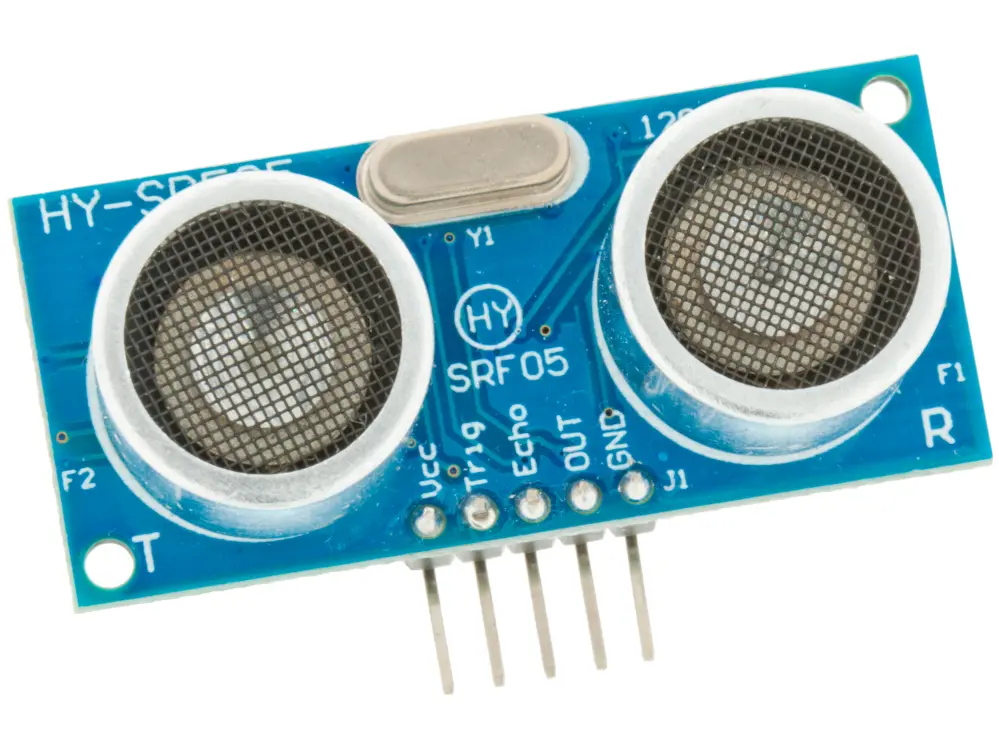

HY-SRF05 är en ultraljudsbaserad avståndssensor för kontaktlös avståndsmätning mellan cirka 2 och 450 cm. Modulen har separat ultraljudssändare och mottagare samt inbyggd styrelektronik.
En mätning startas genom att en puls på minst 10 µs skickas till TRIG-ingången. Modulen sänder därefter ut åtta ultraljudspulser med frekvensen 40 kHz och väntar på det reflekterade ljudet. ECHO-utgången ger en puls vars längd motsvarar ultraljudets flygtid till objektet och tillbaka. Avståndet kan därefter beräknas av en mikrokontroller, exempelvis Arduino.
Specifikationer:
- Modell: HY-SRF05
- Typ: Ultraljudsavståndssensor
- Mätprincip: Time-of-Flight (ToF) med ultraljud
- Mätområde: 2–450 cm
- Noggrannhet: Upp till ca 3 mm
- Ultraljudsfrekvens: 40 kHz
- Detekteringsvinkel: ≤15°
- Drivspänning: 5 VDC
- Viloström: <2 mA
- Trigger: Digital puls, minst 10 µs
- Ultraljudspuls: 8 perioder vid 40 kHz
- Echo-utgång: Digital puls med pulsbredd proportionell mot avståndet

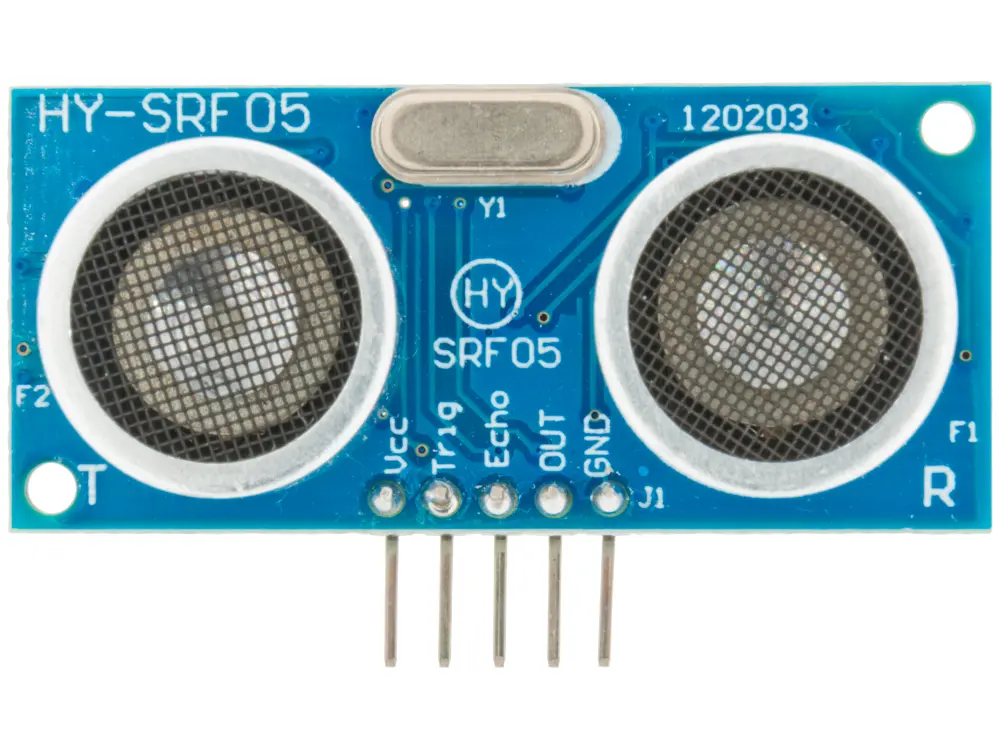

- Anslutningar: VCC, TRIG, ECHO, OUT, GND
- Dimensioner: Ca 45 × 20 × 15 mm
