Produktbeskrivning

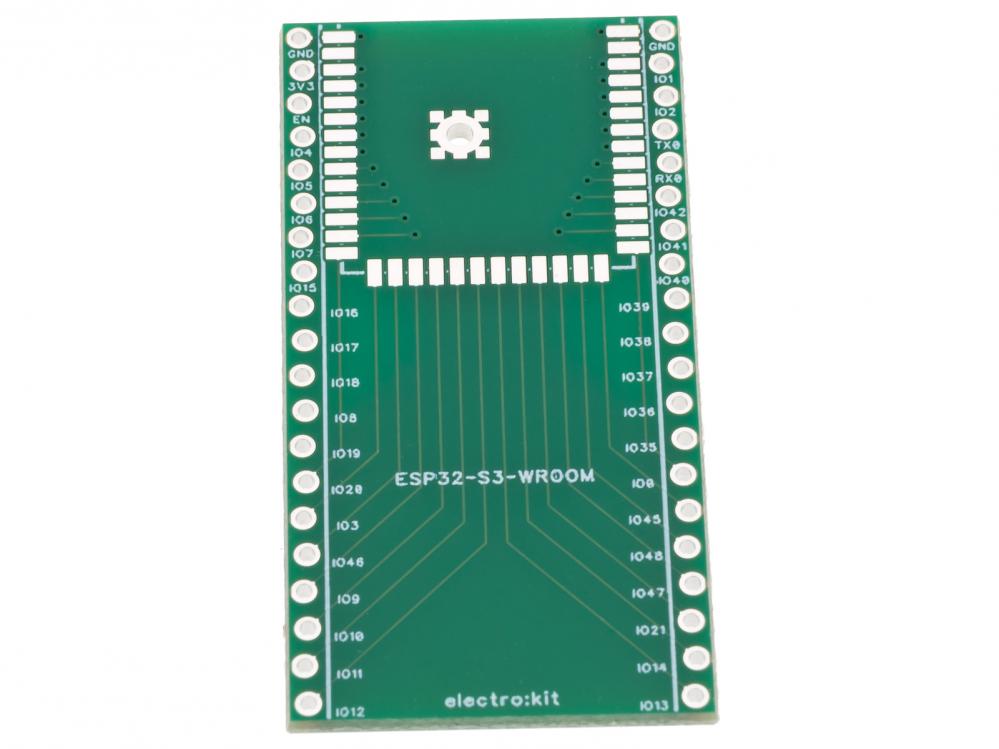

Electrokit EKA-ESP32-S3 – Adapterkort för ESP-S3-WROOM-moduler. ESP-S3-modulen har guldpläterade halvhål (s.k. kastellerade hål) som ska linjeras med adapterkortets lödpads. Fixera modulen på adapterkortet med två diagonalt placerade lödpunkter.
Använd flussmedel i gelform (t.ex. artikelnummer 41017828, 41023553 eller 41024133) för att säkerställa att tennet flödar optimalt mellan modulens halvhål och adapterkortets lödpads.

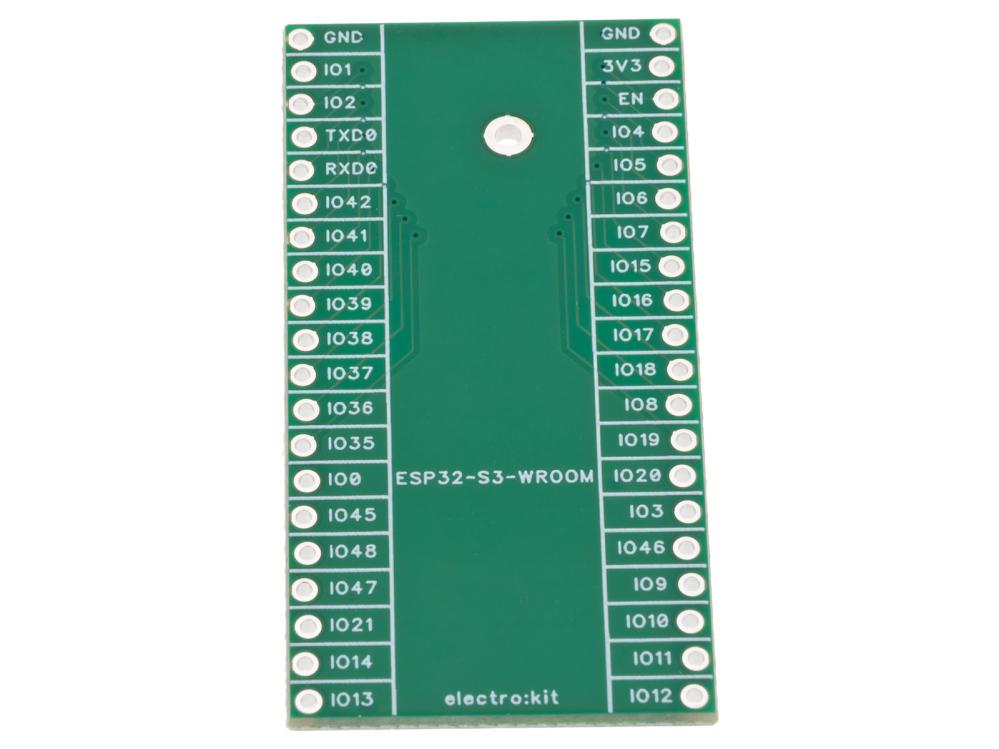

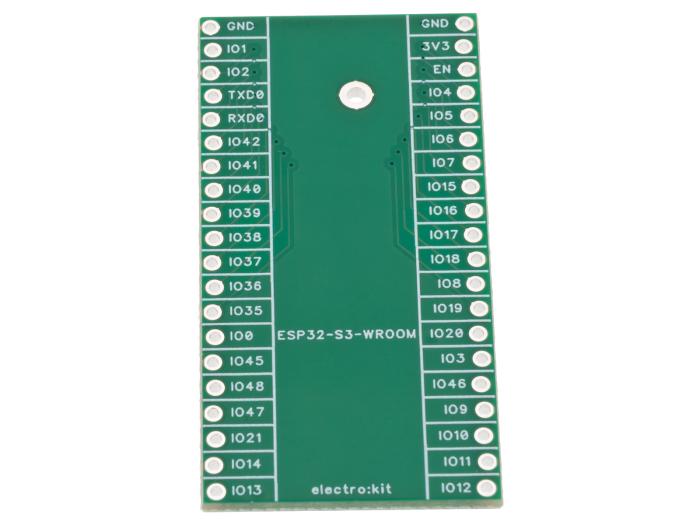

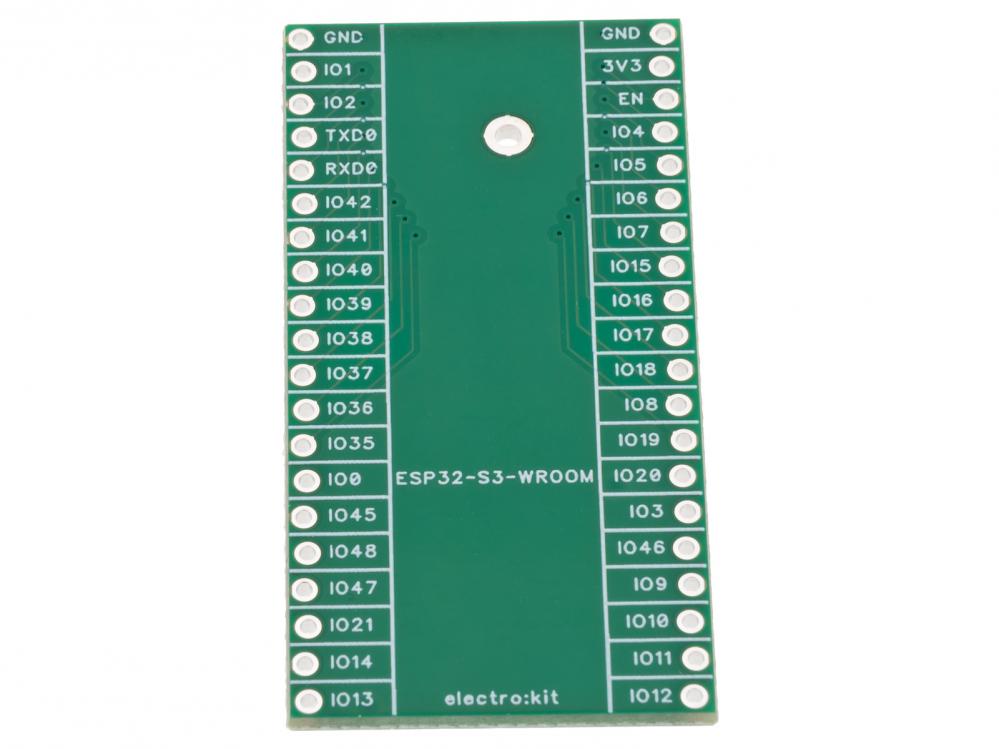

Utför även en lödpunkt från kortets baksida genom det hål som jordar modulens jordplan mot adapterkortet.
Löd fast en stiftlist för anslutning till kopplingsdäck.
Delning stiftlists-anslutningar: 2.54 mm
