Produktbeskrivning

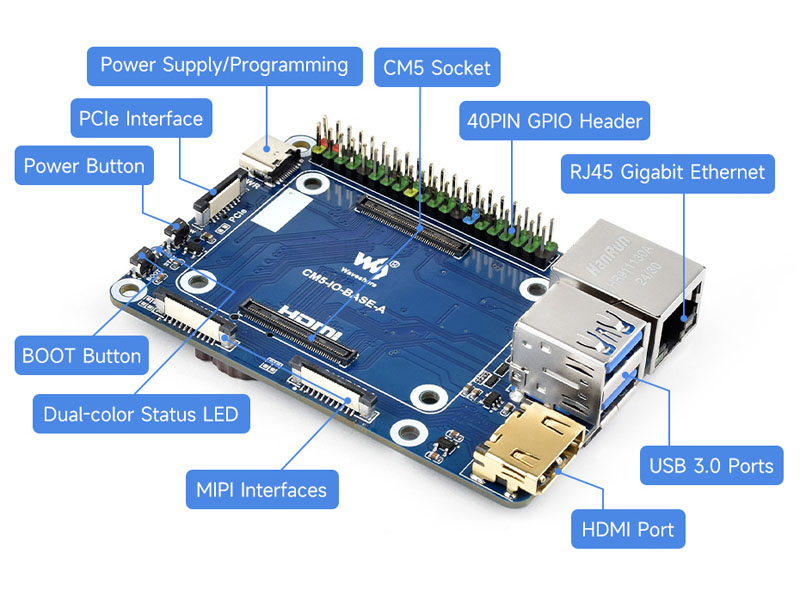

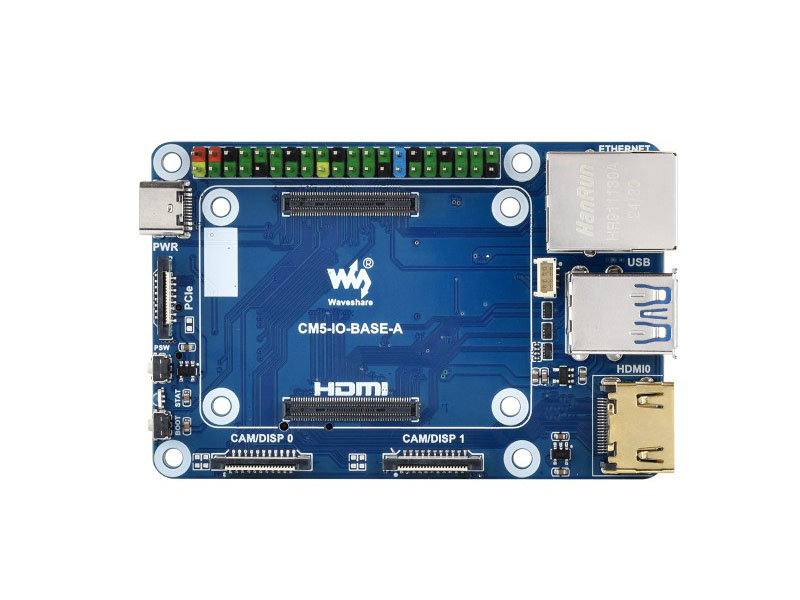

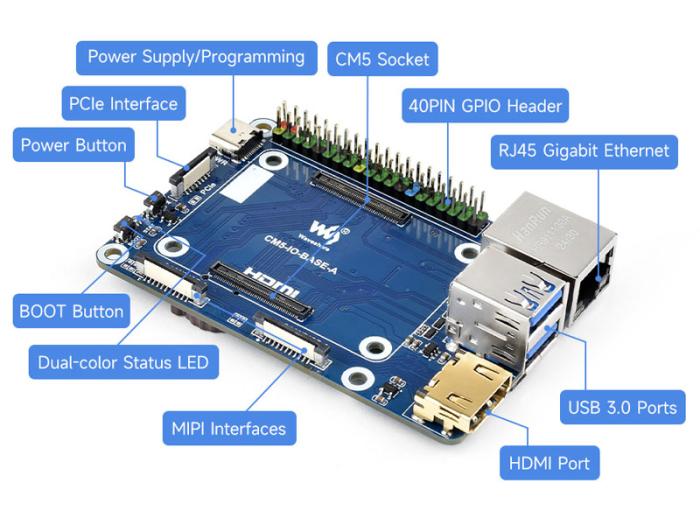

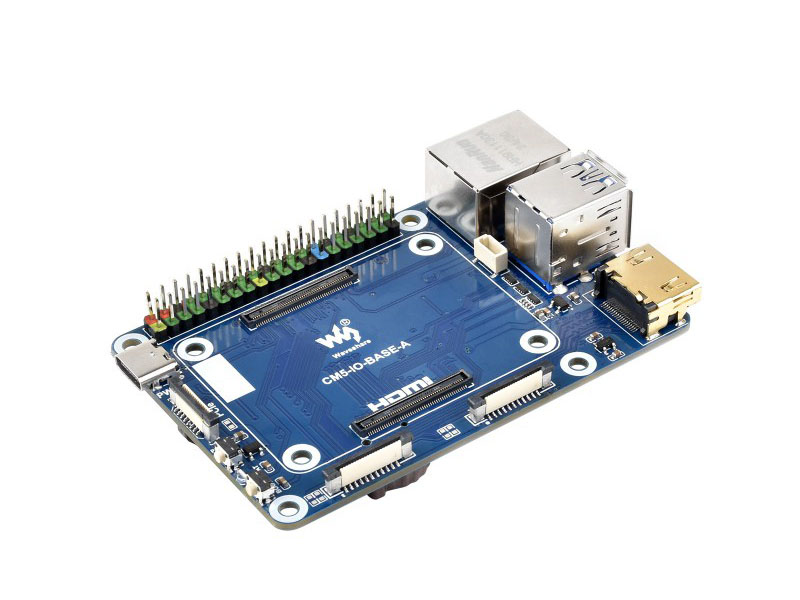

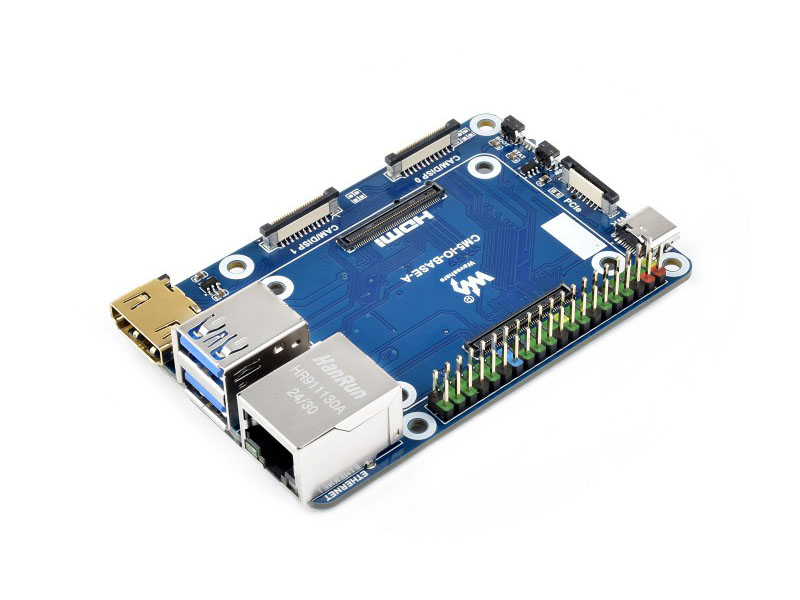

Waveshare Mini Base Board (A) är ett kompakt IO-bärarkort (carrier) för Raspberry Pi Compute Module 5 (CM5). Levereras med monteringsskruvar.
Specifikationer:
- Stöd för alla varianter av CM5 (inklusive Lite och eMMC-varianter)
- Strömförsörjning: DC 5V, 5A via USB-C-port
- Nätverk: Gigabit Ethernet (RJ45).
- USB-portar: 2 × USB 3.2 Gen1 Type-A, 2 × USB 2.0 via 6-pin 1 mm FFC-kontakter.
- HDMI: 2 × HDMI-portar (en via FFC-kontakt), stöd för dubbla 4K-utgångar.
- PCIe: 16-pin (PCIe Gen2/3 x1)
- MIPI-gränssnitt: FFC-kontakter för DSI-displayer och CSI-kameror

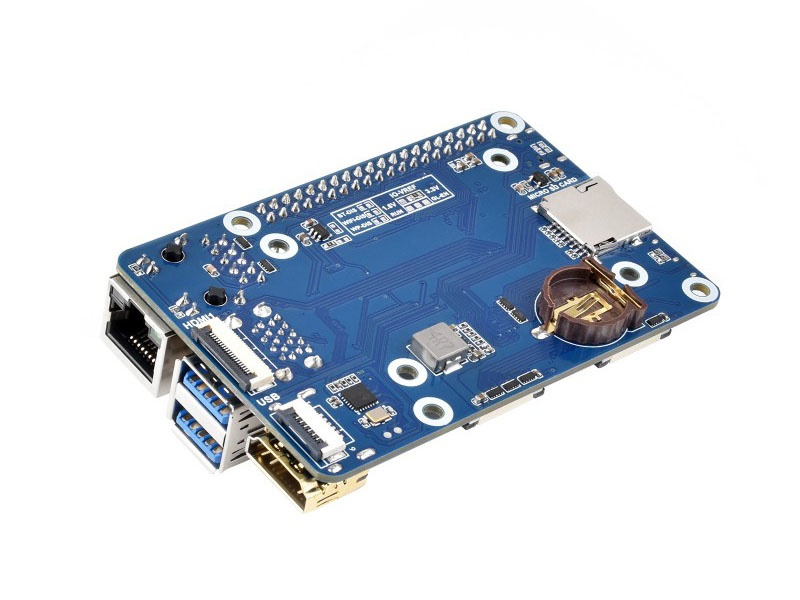

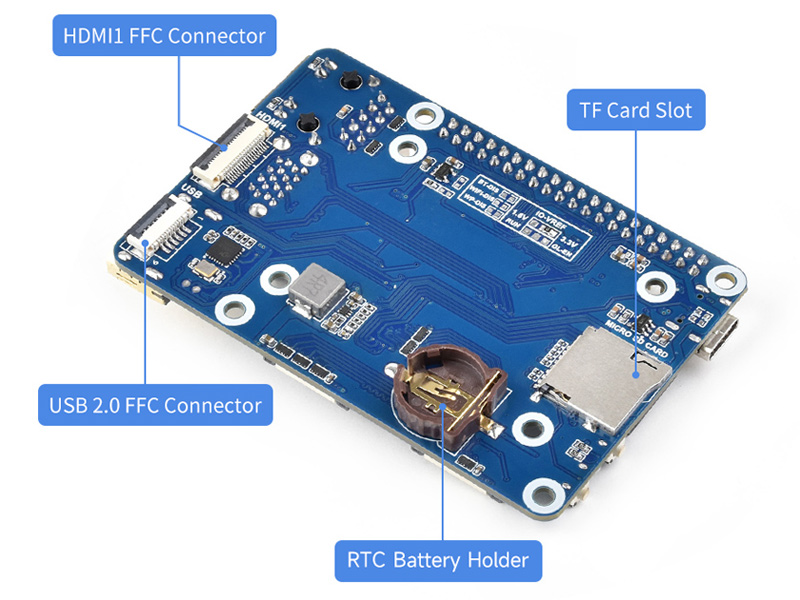

- Lagring: Micro-SD-kortplats för CM5 Lite-varianter utan eMMC.

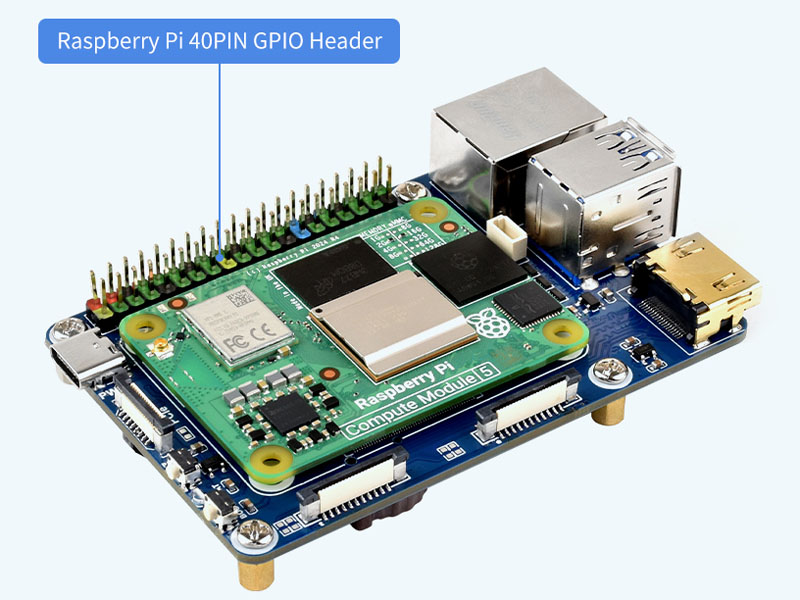

- GPIO: 40-pin GPIO-header, färgkodad för enkel identifiering.
- Fläktanslutning: 4-pin JST-SH PWM-kontakt för 5V-fläktar.

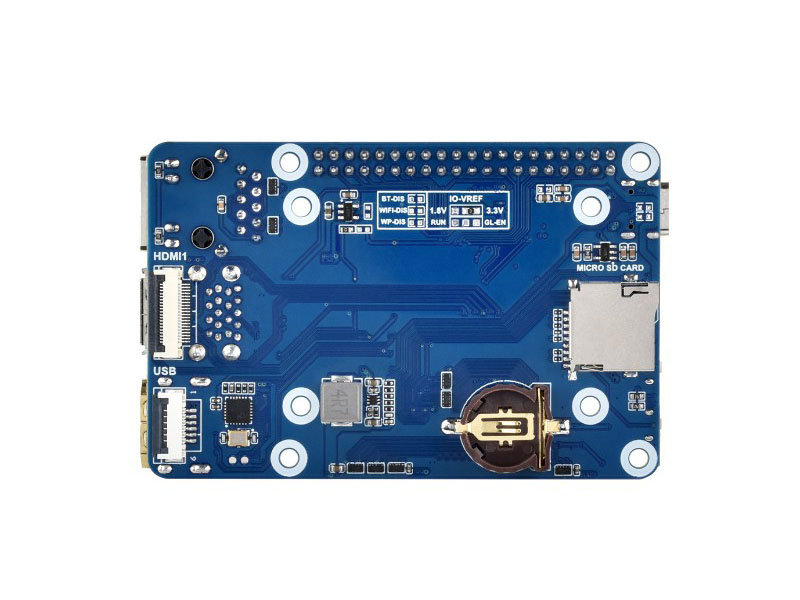

- RTC: Batterihållare för CR1220-batteri
- Övriga funktioner: IO-VREF-val (3.3V eller 1.8V), BOOT-knapp, strömknapp (Power button), status-LED.

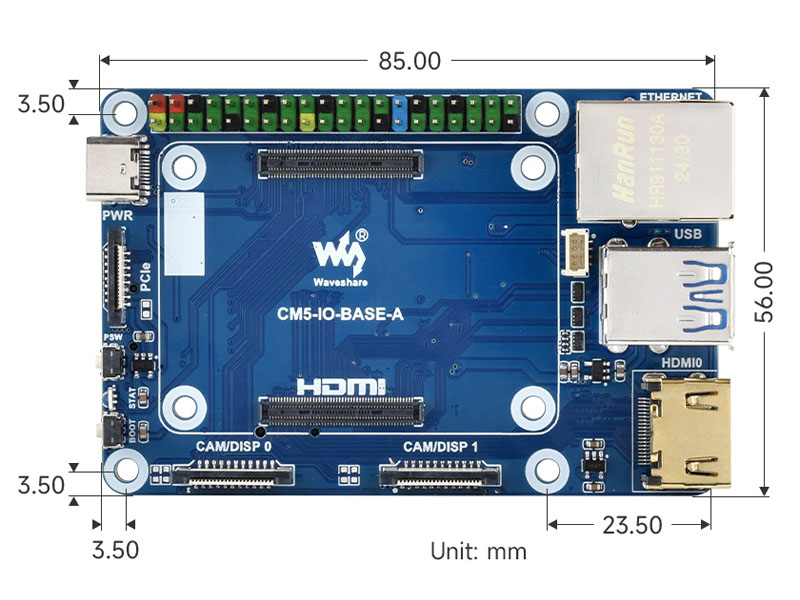

- Mått: 85x56 mm
