Produktbeskrivning

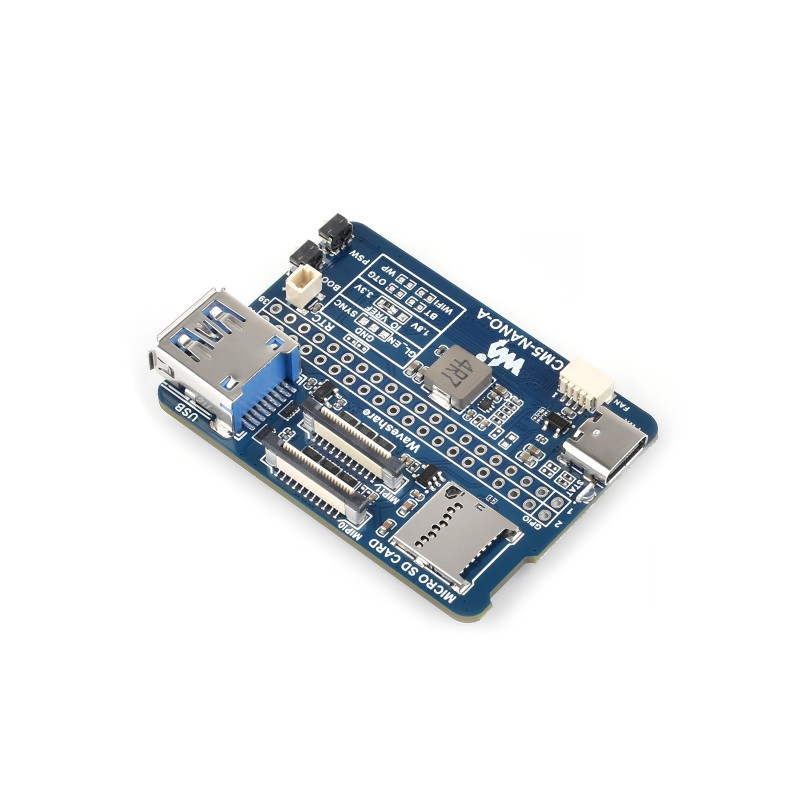

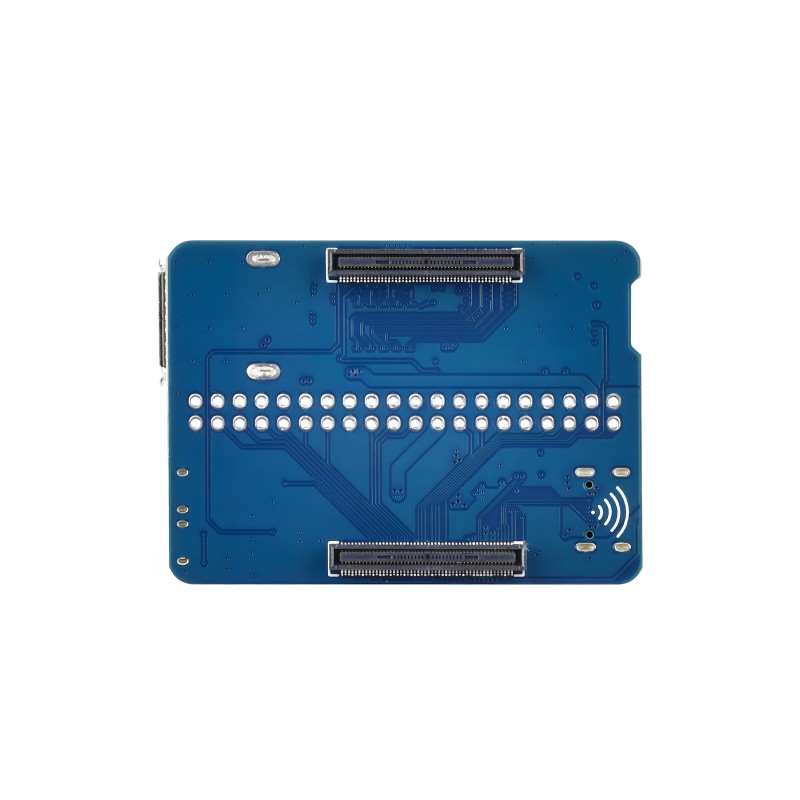

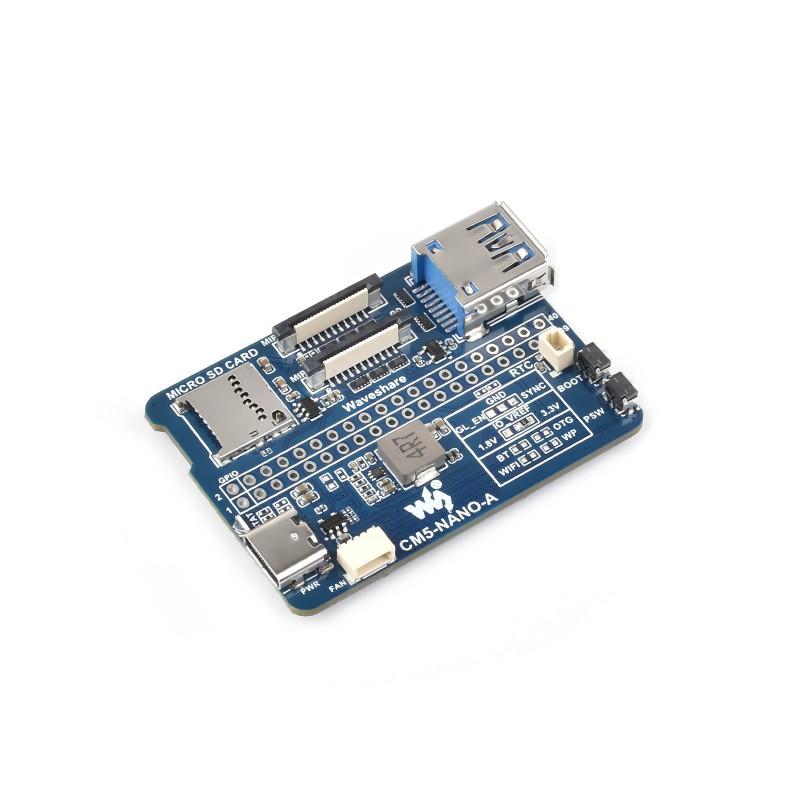

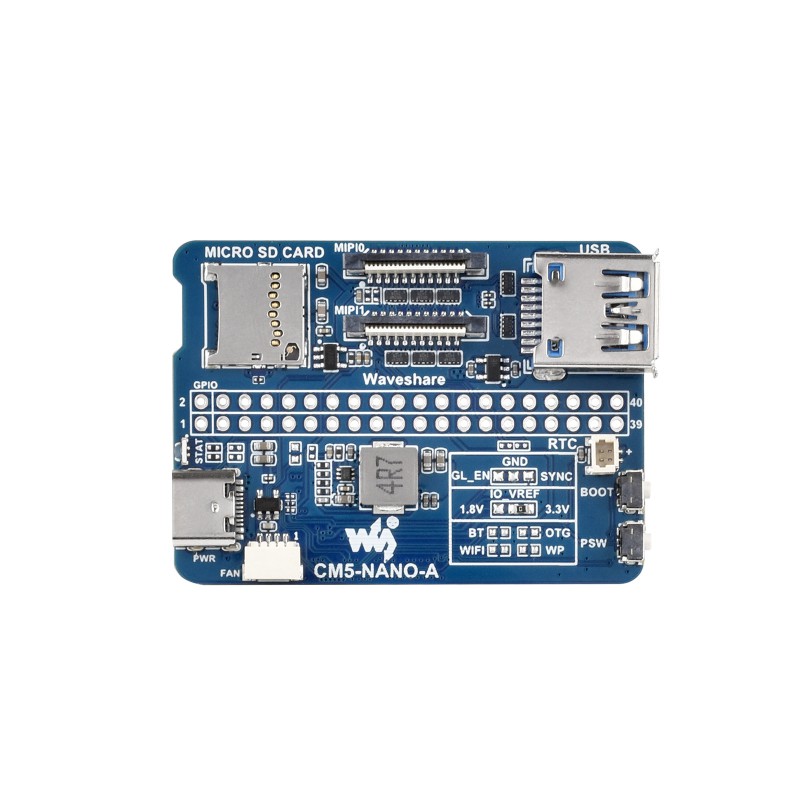

Compute Module 5 IO board. Ett kompakt carrier-board för utvärdering, prototyping och integrering med Raspberry Pi Compute Module 5. Ger nödvändiga gränssnitt och styrfunktioner för små inbyggda system eller prototyper. Funktioner på kortet inkluderar CM5-sockel för enkel modulmontering, USB-port för hög datahastighet, microSD-kortplats för system-eller datalagring med Lite-moduler, PWM-fläktkontakt för kylning, strömknapp och BOOT-knapp för firmware-hantering, JST-SH-kontakt för extern batteri-RTC, IO-VREF-val för 3.3 V eller 1.8 V IO-nivåer samt indikator-LED.
Specifikationer:
- CM5-sockel: För alla varianter av Compute Module 5
- 40-pin GPIO-stiftlist: Levererad med 2x20 pin stiftlist, ej förmonterad
- USB-A: USB 3.2 Gen1-Typ-A-port för externa USB-enheter
- USB-C: Strömförsörjning och programmering
- DSI/CSI MIPI: För DSI-skärmar eller CSI-kameror (22-pin 0,5 mm FPC)
- MicroSD-kortplats: För lagring (endast för Compute Module 5 Lite-varianter)
- RTC: Uttag för backupbatteri (JST-SH 2-pol)
- Logiknivå: 1.8 eller 3.3 V
- Dimensioer: 55 × 40 mm
