Produktbeskrivning

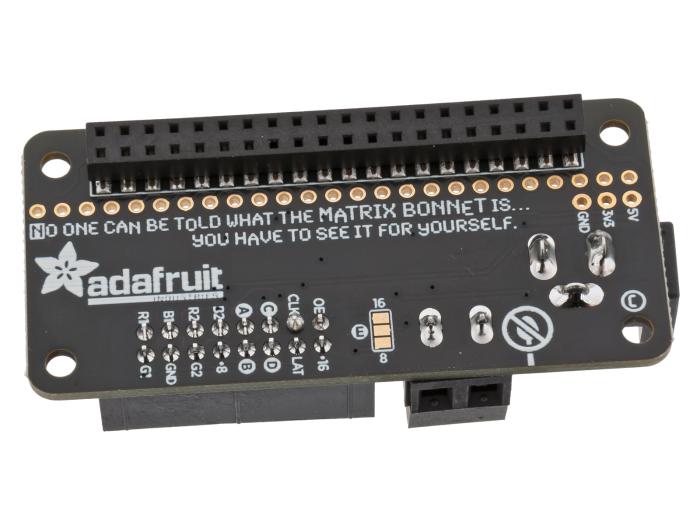

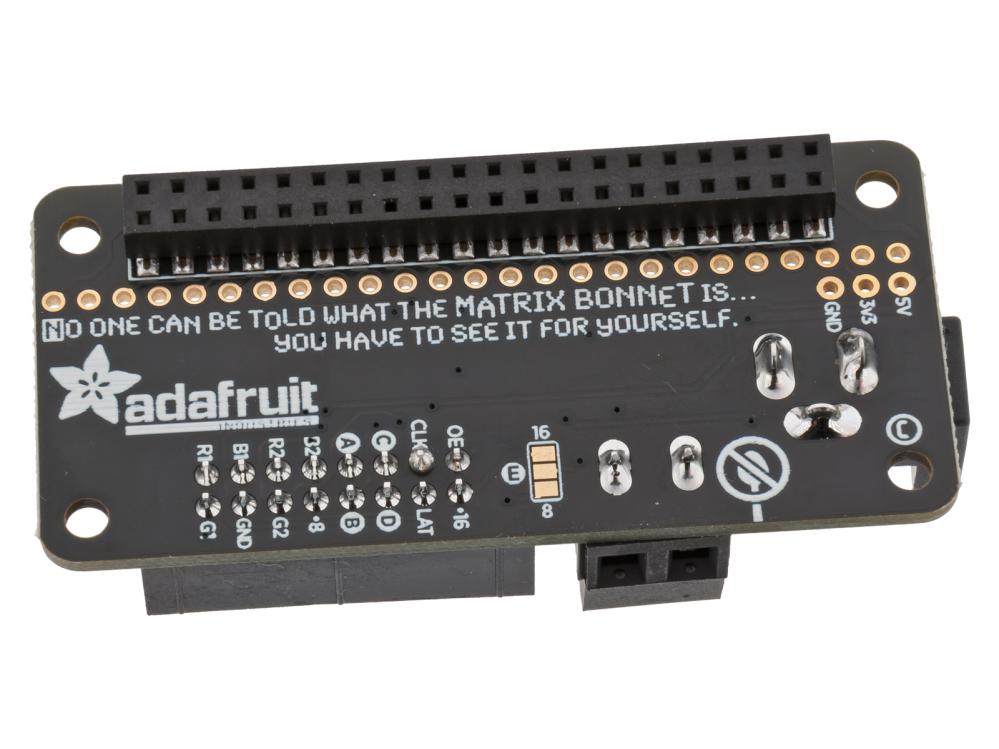

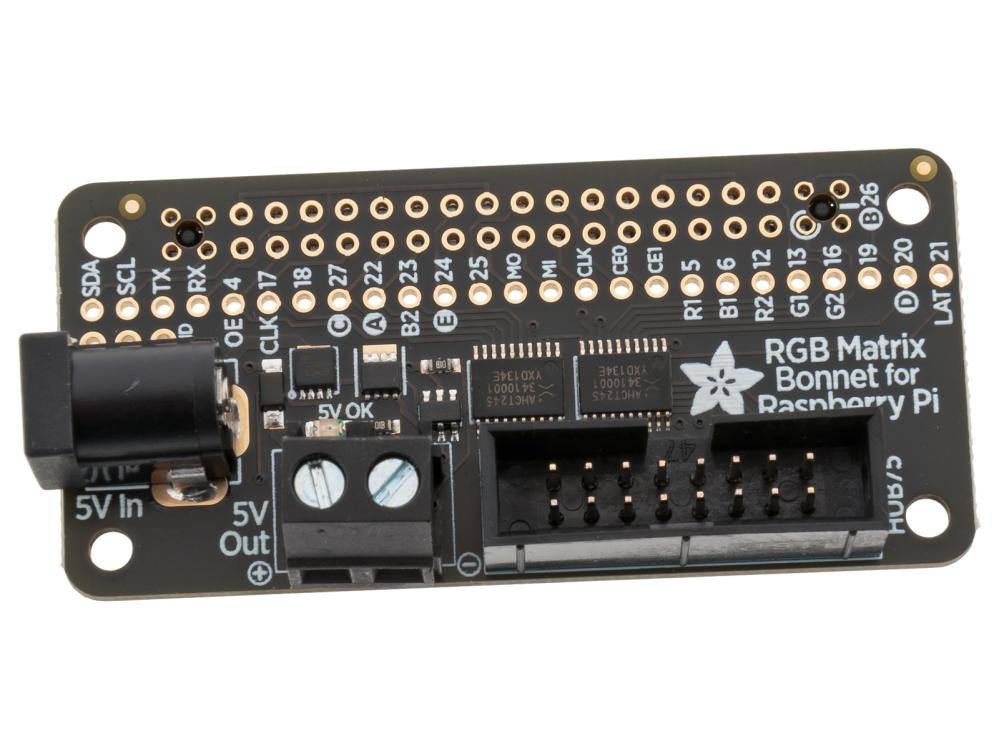

Adafruit RGB Matrix Bonnet är ett expansionskort för Raspberry Pi för styrning av Paneler för signage solutions (RGB LED-matriser / paneler) med HUB75-gränssnitt. Kortet ansluts direkt till Raspberry Pis 40-poliga GPIO-kontakt och har nivåomvandlare som konverterar Raspberry Pis 3.3 V-logik till 5 V för styrning av LED-matrisen. Det är färdigmonterat och kräver ingen lödning vid normal användning.
Kortet har skyddskretsar för matningen och anslutning för extern 5 V strömförsörjning. Det stöder HUB75-matriser med upplösningarna 16×32, 32×32 och 32×64 pixlar. Även 64×64-matriser kan användas genom att en bygel löds på kortet. Flera matriser kan seriekopplas; Adafruit anger att konfigurationer upp till 32×128 pixlar har testats. Kortet är inte avsett för NeoPixel eller andra individuellt adresserbara lysdioder.
Specifikationer:
- Produkttyp: Expansionskort för RGB LED-matriser
- HUB75-gränssnitt: IDC 16-pin
- GPIO-anslutning: 2×20-polig
- Logiknivåomvandling: 3.3 V till 5 V
- Matning för LED-matris: 5 V (max 4A)
- Skydd: Fel polaritet, överspänning och underspänning
- Kompatibla matriser: 16×32, 32×32, 32×64 och 64x64
- Kompatibla Raspberry Pi: Zero, Zero W/WH, A+, B+, Pi 2, Pi 3, Pi 4 och Pi 5
- Dimensioner: 66.4 × 30.7 × 13.1 mm
- Levereras: Färdigmonterad
