Produktbeskrivning

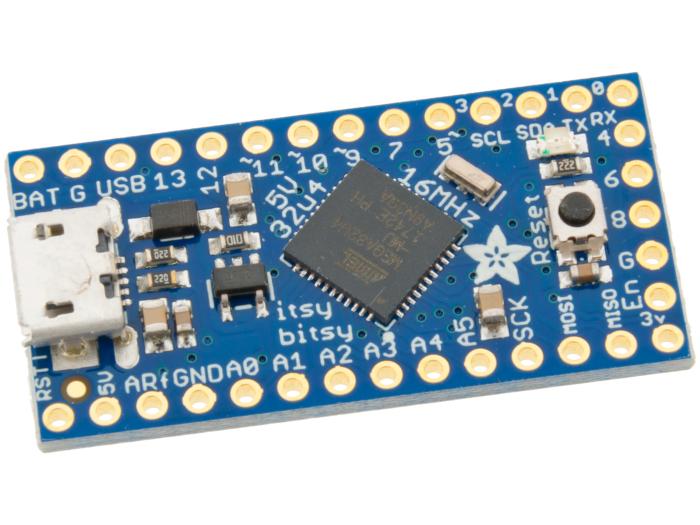

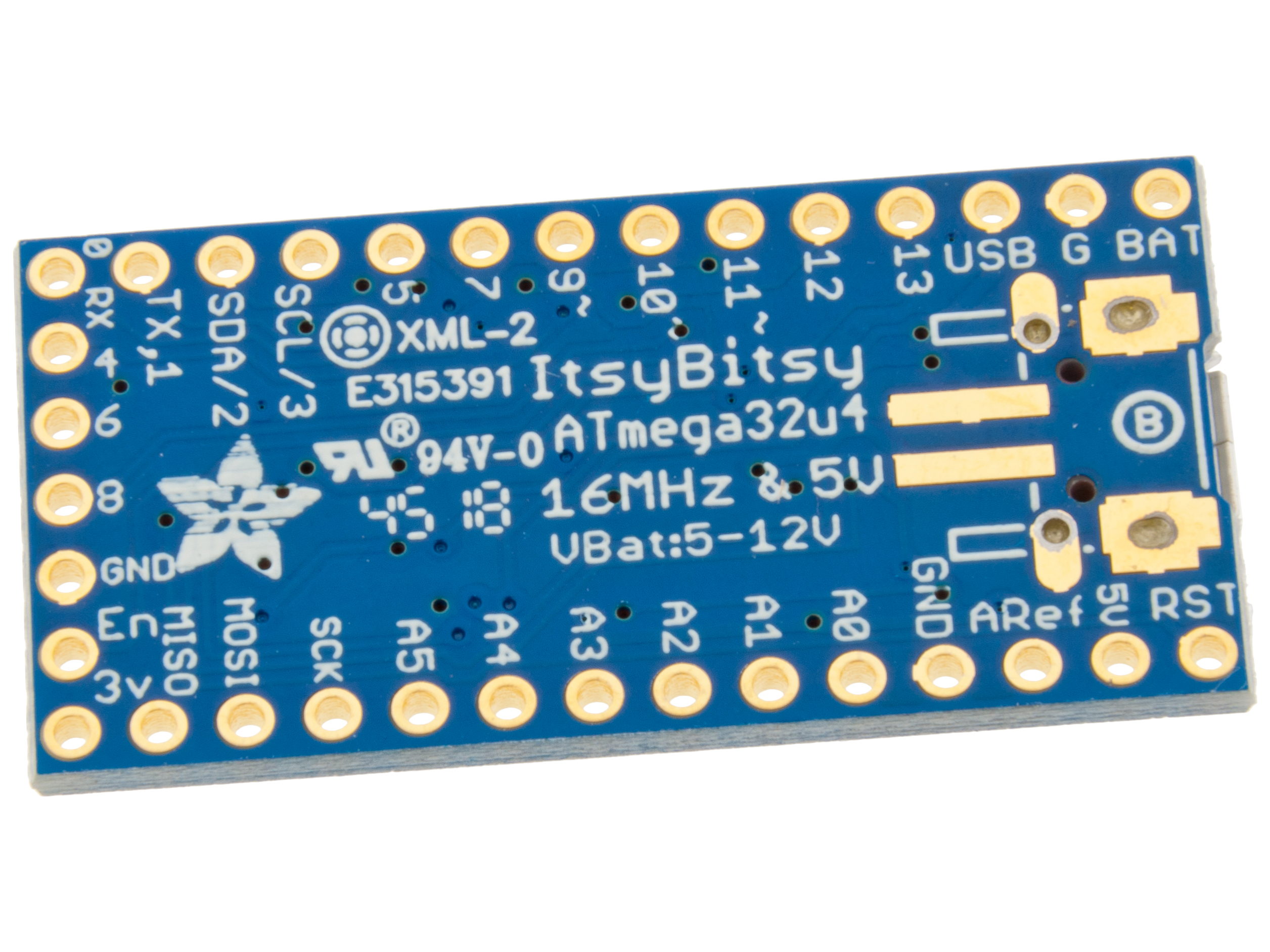

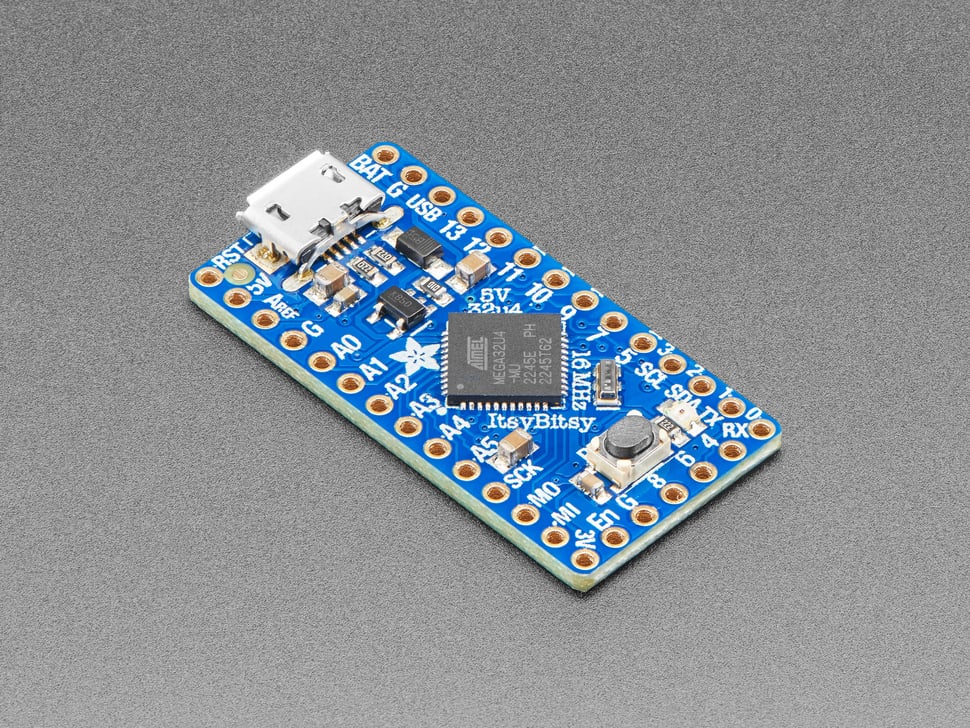

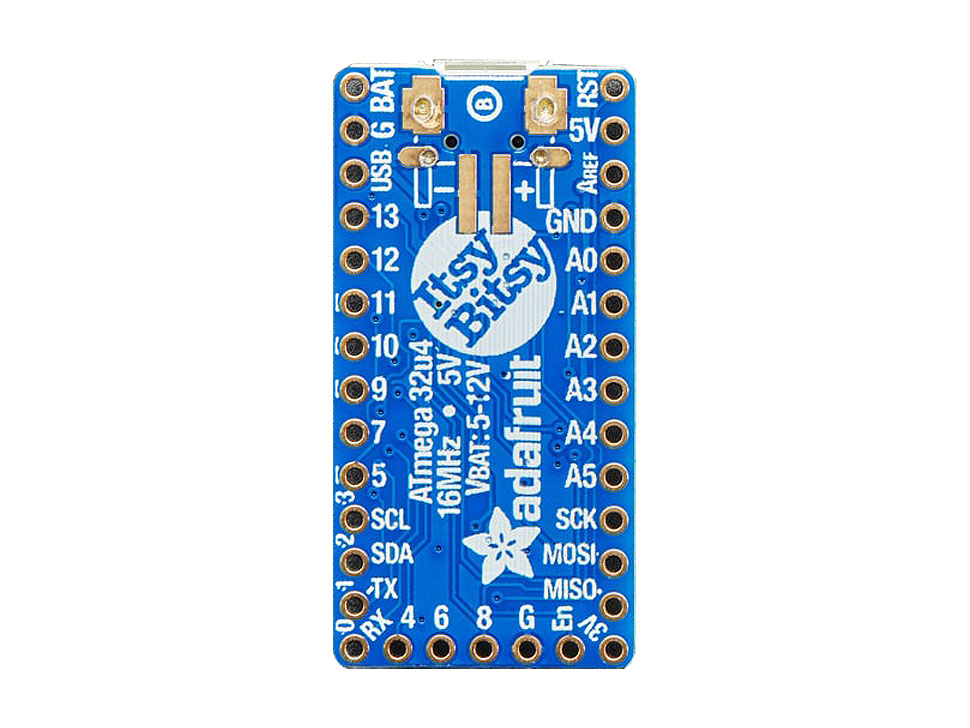

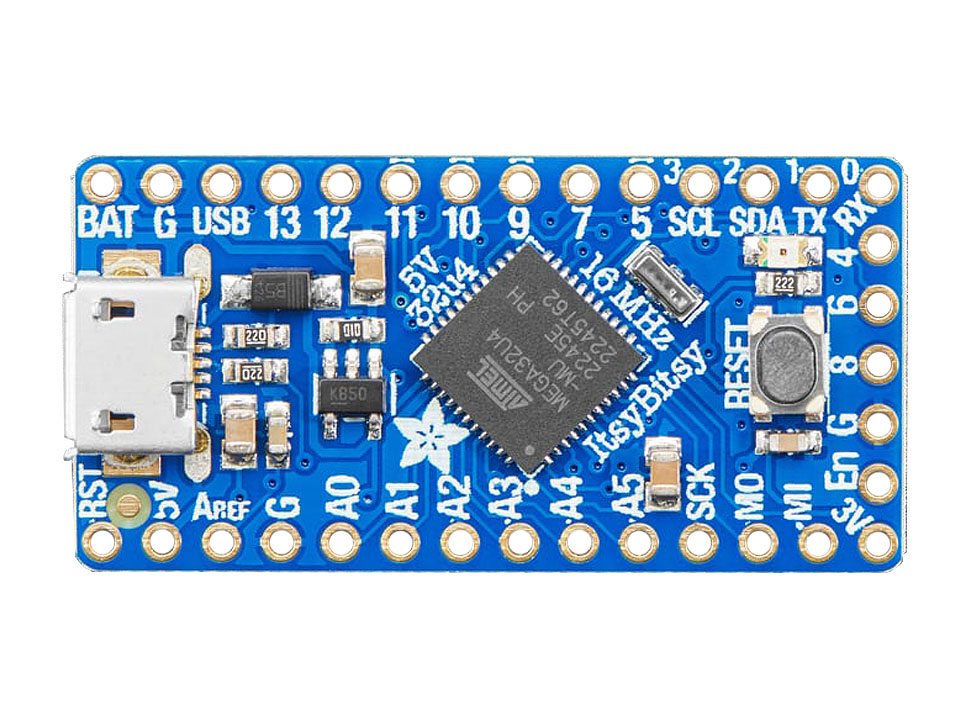

Adafruit ItsyBitsy 32u4 är ett kompakt Arduino-kompatibelt utvecklingskort baserat på mikrokontrollern ATmega32u4, samma mikrokontroller som används i Arduino Leonardo. Kortet arbetar med 16 MHz klockfrekvens och 5 V logiknivå och är ett alternativ till Arduino UNO och Leonardo för projekt där utrymmet är begränsat.
ItsyBitsy har totalt 23 GPIO-anslutningar, varav sex analoga ingångar och fyra PWM-utgångar. Kortet har även stöd för SPI, I2C och seriell kommunikation via UART. Det kan programmeras med Arduino IDE via den inbyggda USB-bootloadern och micro-USB-anslutningen.
Till skillnad från Pro Trinket har ItsyBitsy inbyggt USB-stöd direkt i mikrokontrollern. Det innebär att kortet kan användas som USB-tangentbord, mus, MIDI-enhet eller virtuell serieport. USB-anslutningen kan även användas för programmering och seriell felsökning.
Kortet har en inbyggd 5 V spänningsregulator och kan strömförsörjas via USB eller en extern spänningskälla ansluten till VBAT. Växling mellan matningskällorna sker automatiskt. Spänningsregulatorn har skydd mot felvänd polaritet, överström och överhettning. Det finns även en 3.3 V-utgång för strömförsörjning av mindre sensorer.
ItsyBitsy har en återställningsknapp och en röd LED ansluten till GPIO 13. Kortet är anpassat för kopplingsdäck och kan användas för att bygga kompakta Arduino-baserade projekt med exempelvis sensorer, servomotorer och NeoPixel-LED.
Specifikationer:
- Tillverkare: Adafruit
- Modell: ItsyBitsy 32u4 5 V 16 MHz
- Artikelnummer: 3677
- Mikrokontroller: ATmega32u4
- Logiknivå: 5 V
- Klockfrekvens: 16 MHz
- Flashminne: 28 KB tillgängligt för användarprogram
- SRAM: 2 KB
- GPIO: 23 st
- Analoga ingångar: 6 st
- PWM-utgångar: 4 st
- Kommunikationsgränssnitt: SPI, I2C, UART och USB
- USB-funktioner: HID (tangentbord och mus), MIDI och virtuell serieport (CDC)
- Programmering: Arduino IDE via USB-bootloader (AVR109-kompatibel)

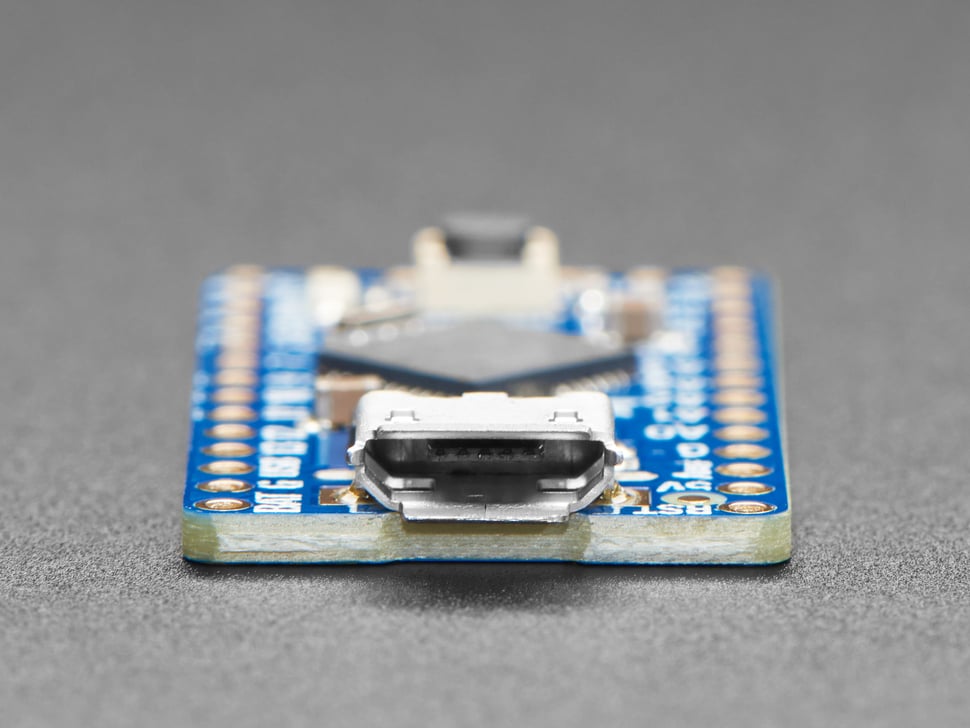

- USB-anslutning: Micro-USB
- Extern inspänning (max): 16 V
- Spänningsregulator: 5 V, max 150 mA
- Extra spänningsutgång: 3.3 V för mindre sensorer
- Strömförsörjning: USB eller extern spänningskälla via VBAT
- Indikering: Röd LED ansluten till GPIO 13 samt LED för bootloader
- Övrigt: Återställningsknapp
- Mått: 35 x 18 x 4.1 mm

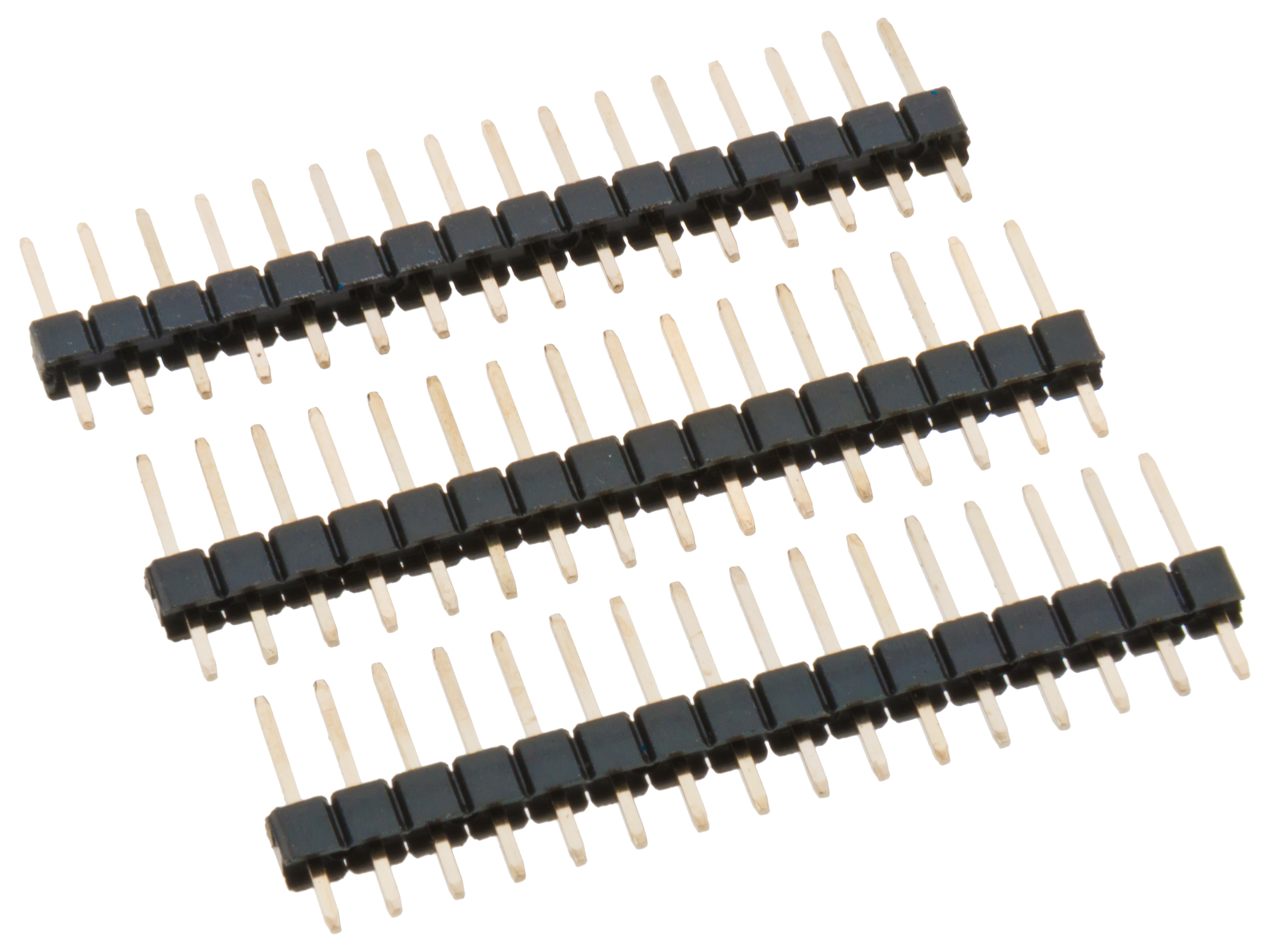

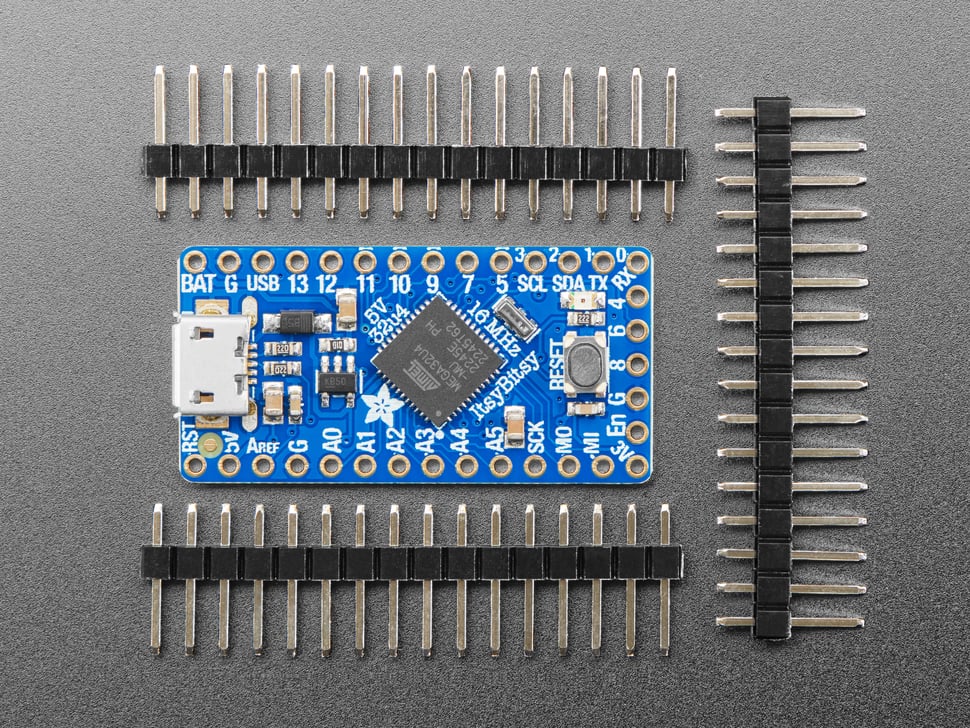

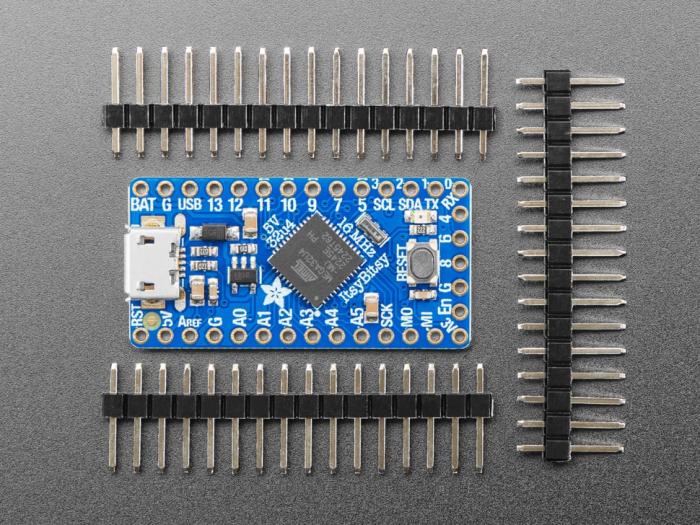

- Levereras med: Stiftlister (ej förmonterade)
