Produktbeskrivning

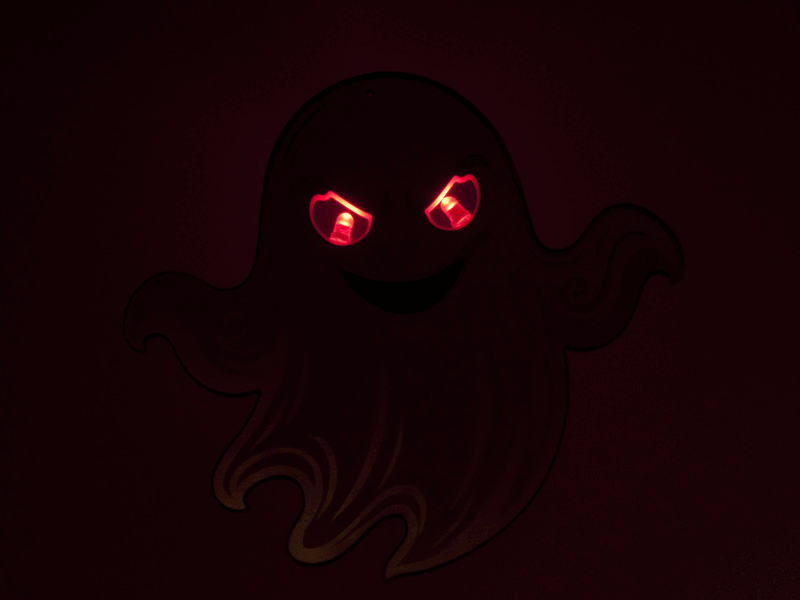

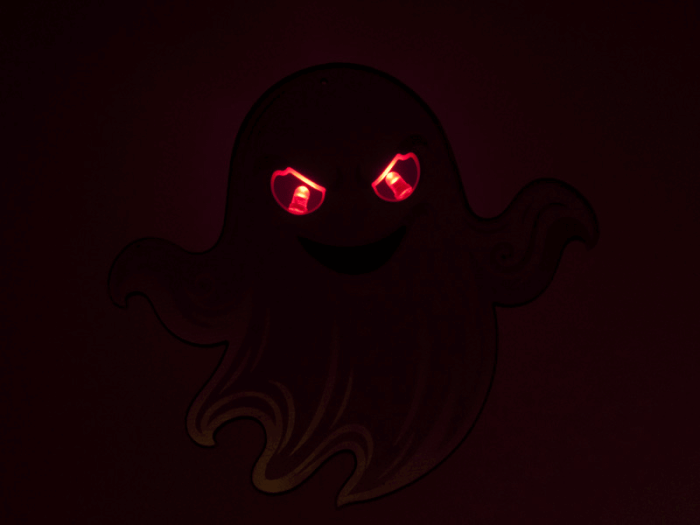

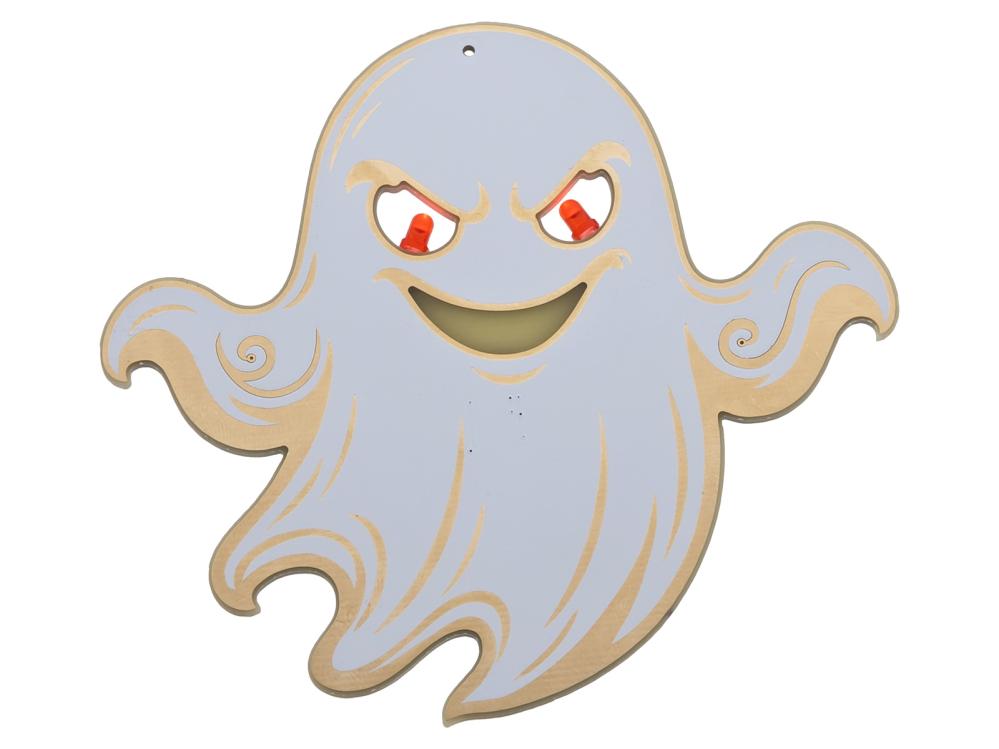

Halloweenspöke med två pulserande ögon. Byggsats med ytmonterade komponenter (SMD). Bygg ett blinkande halloweenspöke som blinkar snabbare när du håller i det. Denna enkla och roliga SMD-byggsats är perfekt för dig som vill lära dig löda ytmonterat.

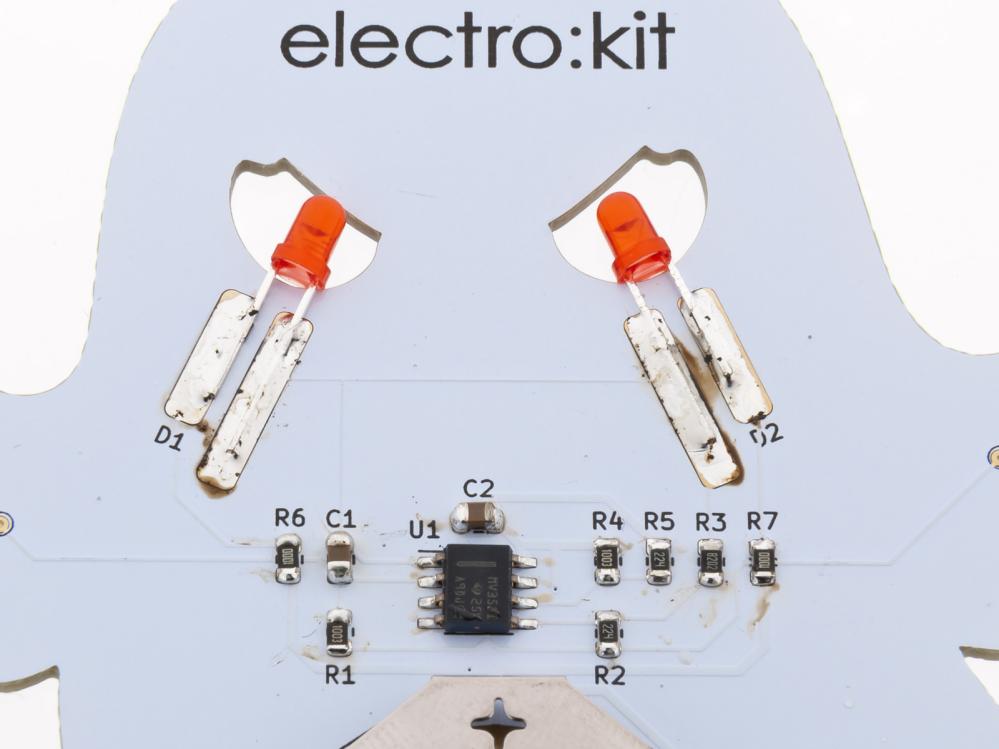

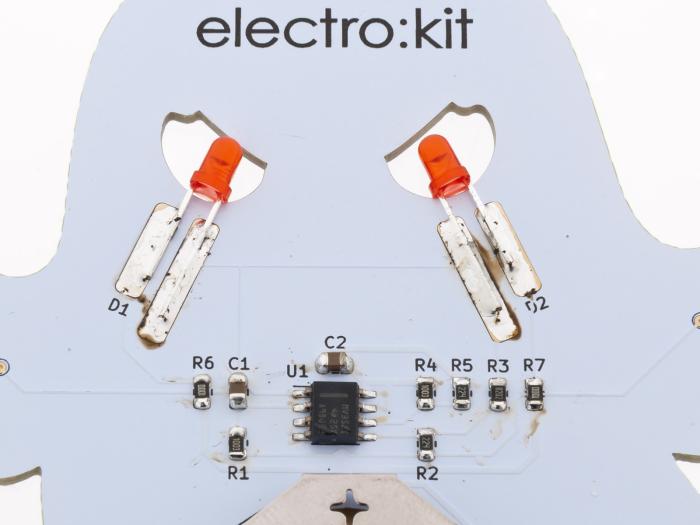

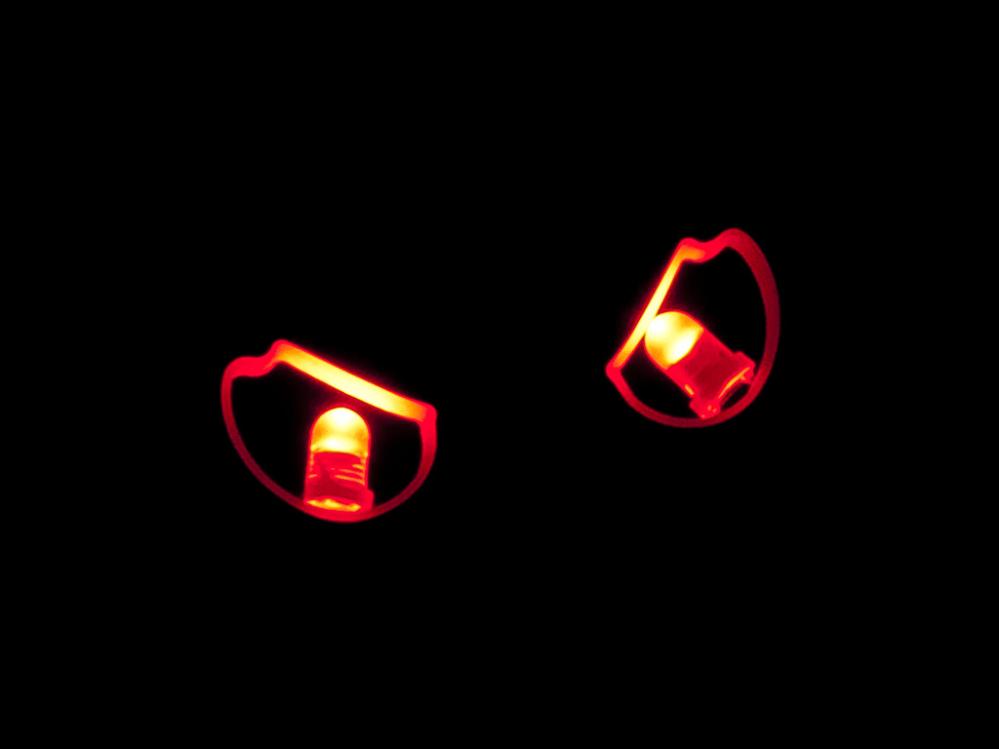

Byggsatsen består av ett kretskort med en op-förstärkare (LMV358) som styr två röda lysdioder. När batteriet ansluts (ett CR2032-batteri) börjar lysdioderna långsamt pulsera och skapar en effekt som påminner om ett levande spöke i mörkret. När man trycker på de två touch-punkterna på fram- och baksidan börjar ögonen pulsera snabbare.
Konstruktionen innehåller 10 ytmonterade komponenter och kan monteras med vanlig lödkolv och tenn. Monteringsanvisning och komponentlista medföljer.
Egenskaper:
- Två pulserande röda lysdioder
- Enkel SMD-lödning, utmärkt övningsprojekt
- Drivs med CR2032-batteri (ingår ej)
- Kompakt och dekorativ design med halloweentema
Tekniska data:
- Drivspänning: 3 V (CR2032)
- Lysdioder: 2 × 3 mm röd
- IC-krets: LMV358 (OP-förstärkare)
- Komponenter: Ytmonterade (SMD) och hålmonterade röda lysdioder
- Svårighetsgrad: Nybörjare
Medföljande komponenter:
- Kretskort (PCB)
- OP-förstärkare LMV358 (SOIC-8)
- Motstånd, kondensatorer och lysdioder enligt komponentlista
- Ytmonterad batterihållare för CR2032
Rekommenderade verktyg:
- Lödkolv 40–60 W med tunn spets
- Lödtenn med liten diameter, gärna ø0.6 mm
- Pincett för SMD-komponenter (t.ex. 41017500 eller 41024531)
- Avbitartång (t.ex. 41002944 eller 41032436)
- Förstoringshjälpmedel (valfritt)
