Produktbeskrivning

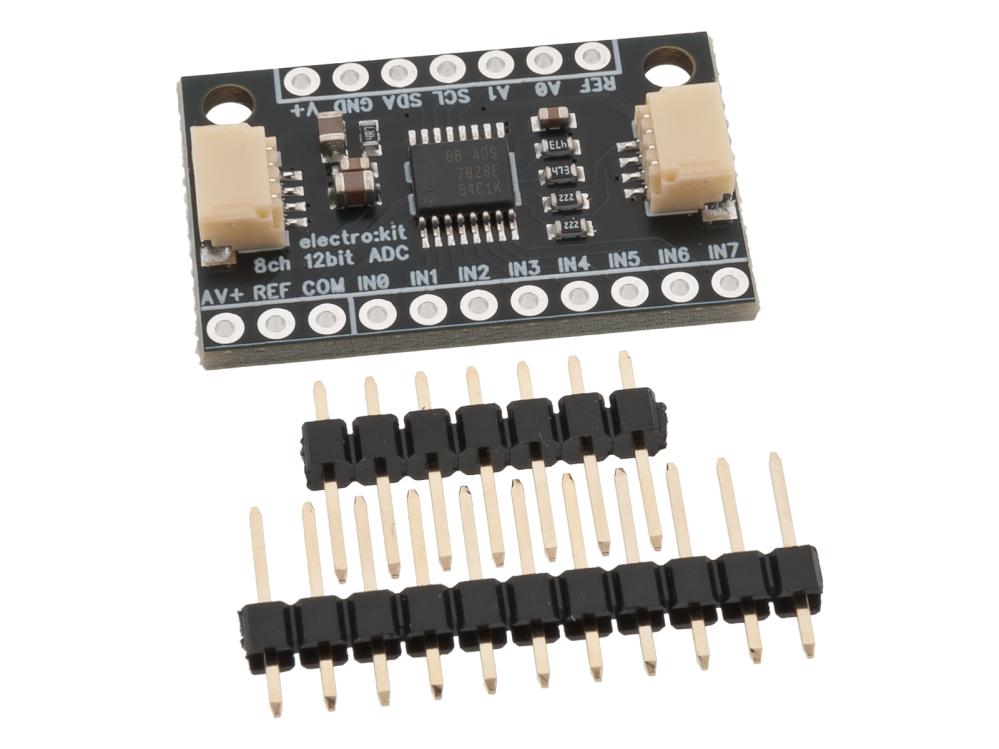

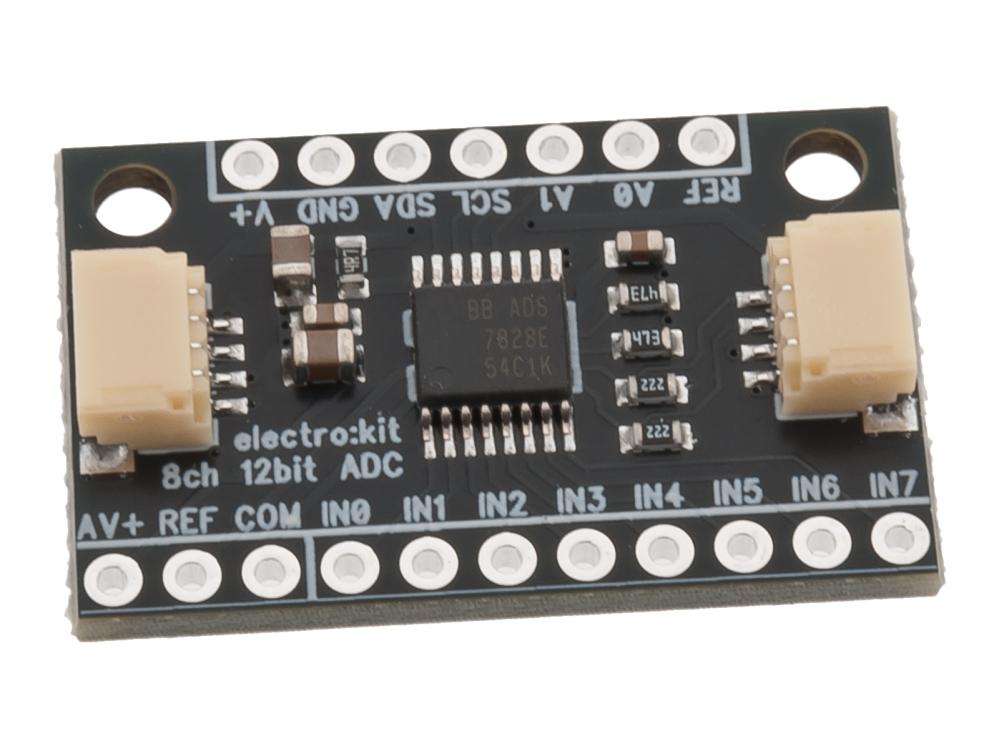

AD-omvandlarmodul baserad på Texas Instruments ADS7828 med 12-bit upplösning och upp till åtta analoga ingångar. Modulen kan användas med åtta jordrefererade (single-ended) kanaler eller fyra pseudo-differentiella ingångar för mer noggranna mätningar där referensjord kan skilja sig från lokal jord. Qwiic-anslutningar möjliggör snabb och lödfri inkoppling till I2C-värd, samtidigt som alla signaler även är utbrutna på stiftlist för flexibel integration. Alla hål har 2.54mm rastermått och passar i kopplingsdäck och experimentkort. Stiftlist medföljer men är ej förmonterad.
Referensspänning kan väljas mellan intern 2.5 V eller extern referens, och på modulen är REF ansluten till AV+ som standard vilket ger mätområde från 0 V upp till matningsspänningen. Inbyggda pull-up-motstånd för I2C samt konfigurerbara adresspinnar gör det möjligt att använda flera moduler på samma I2C-buss. Kortet lämpar sig för datainsamling, sensorsystem och inbyggda mätapplikationer.
Specifikationer:
- Upplösning: 12 bit
- Kanaler: 8 single-ended eller 4 pseudo-differentiella
- Gränssnitt: I2C (standard, fast och high-speed)
- Matningsspänning: 2.7 - 5 VDC (3.3 V via Qwiic)
- Intern referens: 2.5 V
- Analogt mätområde: 0 V till VREF
- Samplingshastighet: upp till 50 kHz beroende på I2C-läge
- I2C-adress: 0x48 (förvald) kan ändras till 0x49, 0x4A eller 0x4B med lödbrygga
- Anslutningar: 2× Qwiic eller med stiftlist

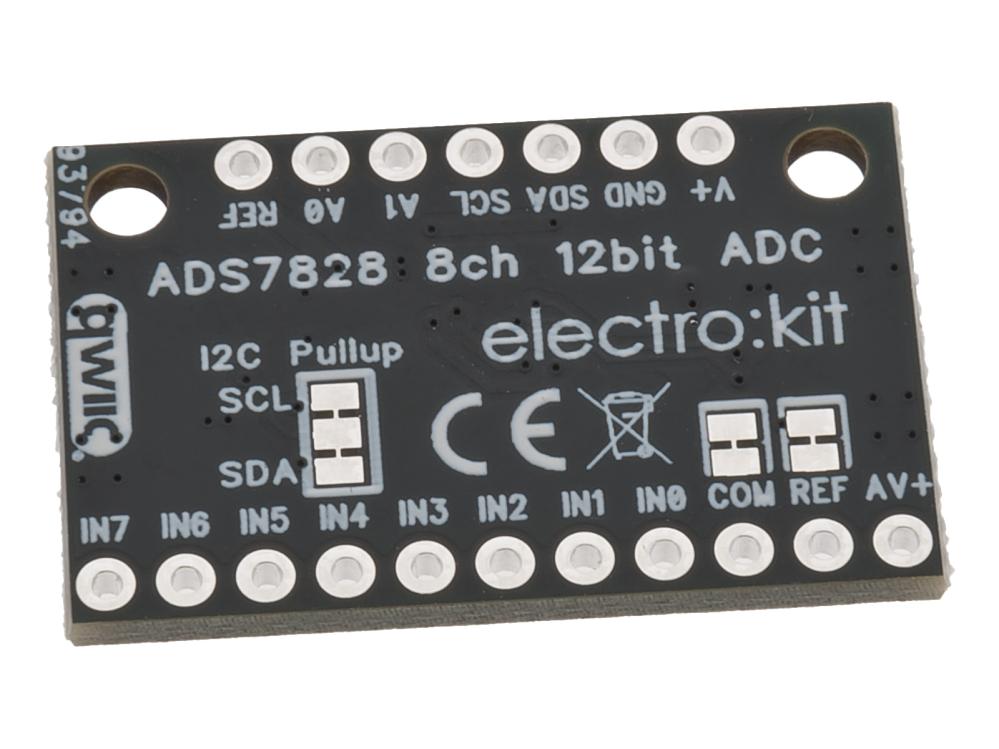

- Pull-ups: Inbyggda 4.7 kohm (kan kopplas bort via lödbrygga)
- Mått: 28 x 18 mm
- Monteringshål: Ø2.5 mm, cc ca 23 mm
