Produktbeskrivning

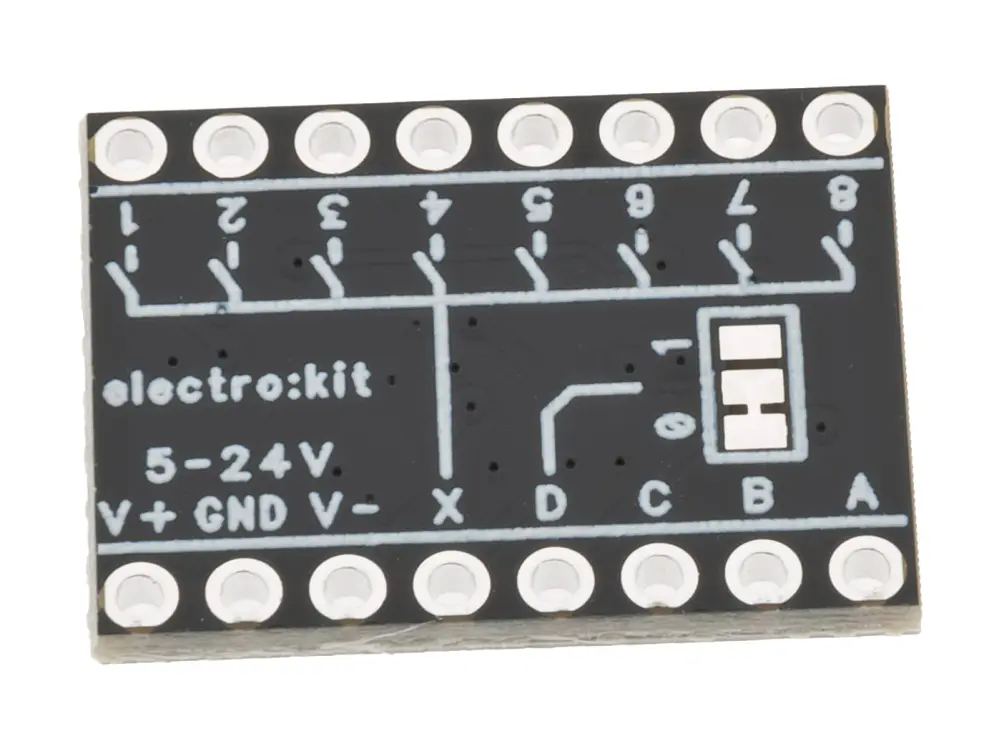

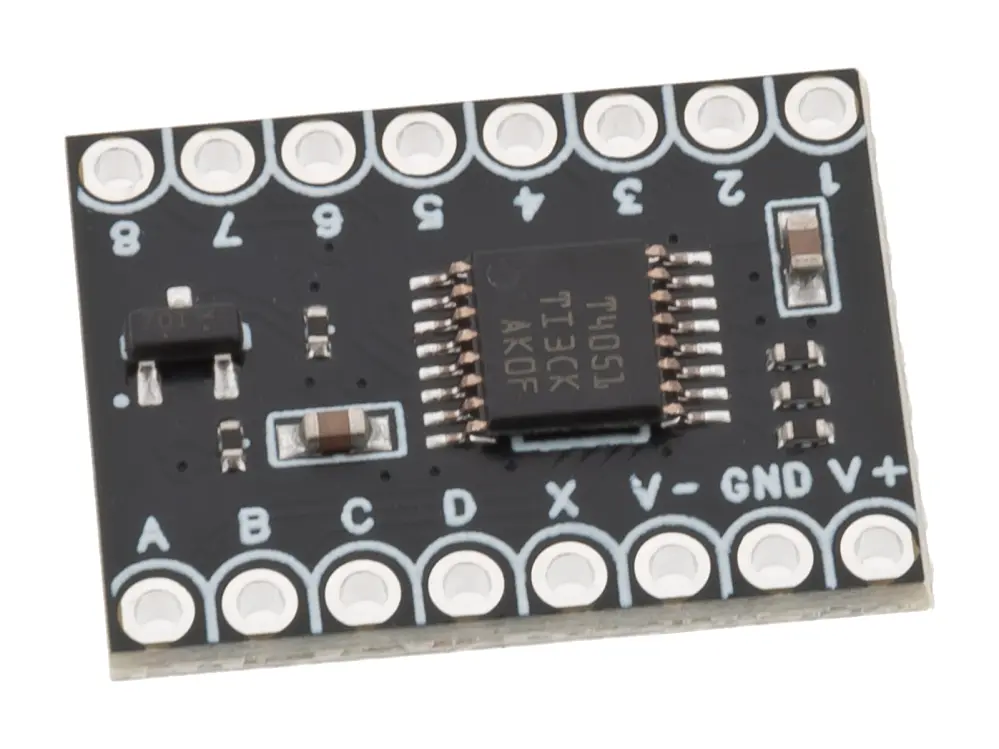

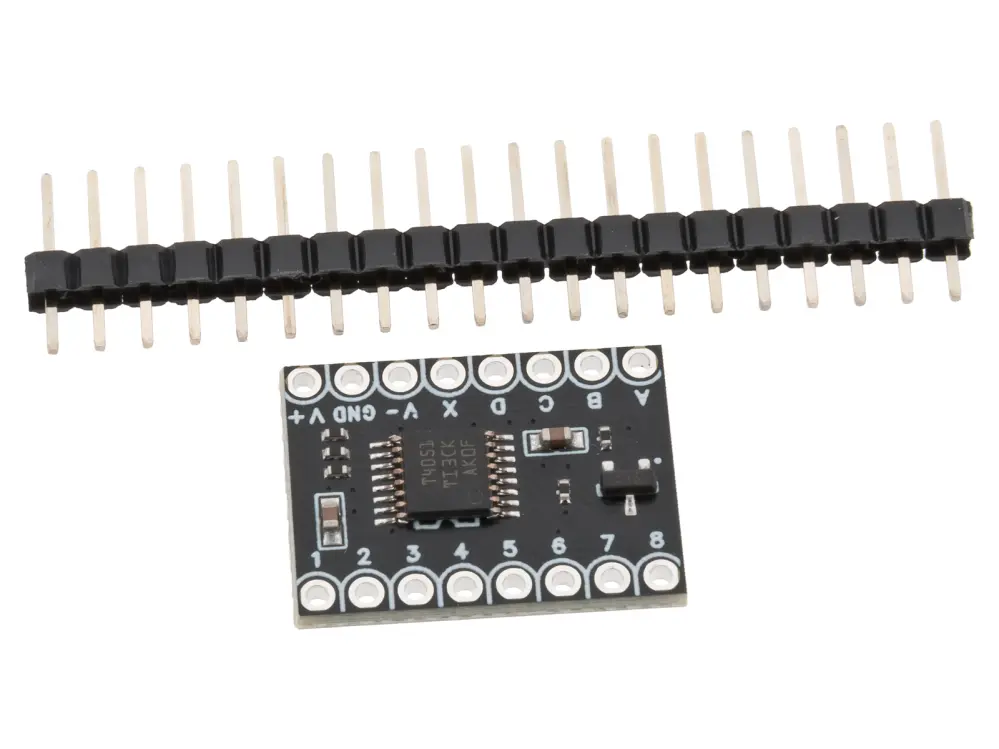

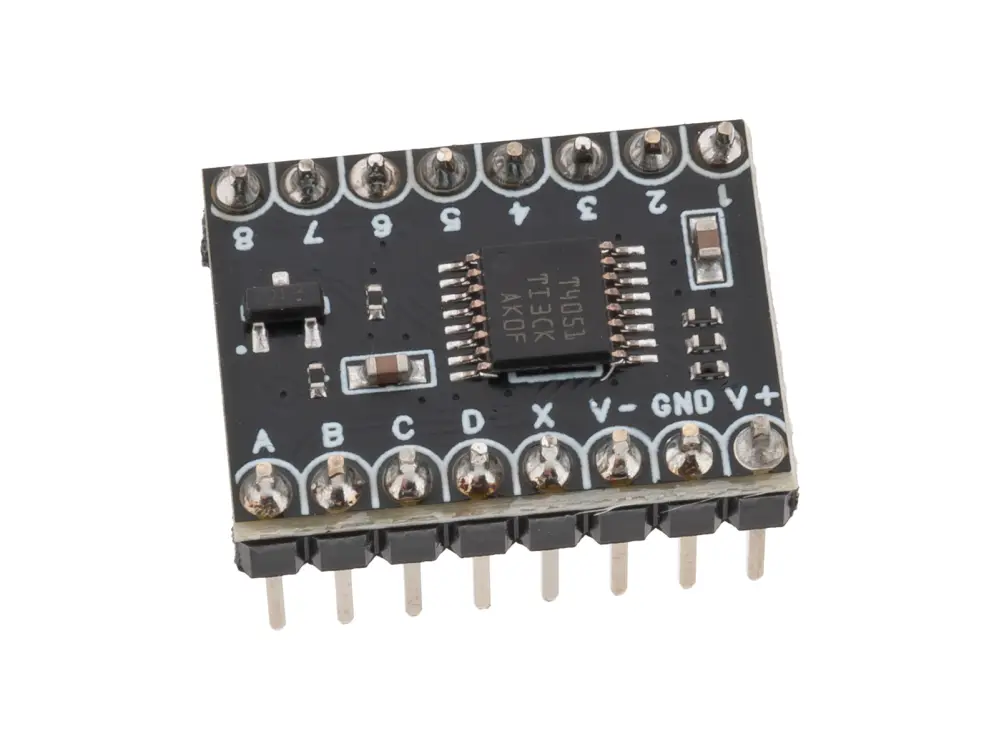

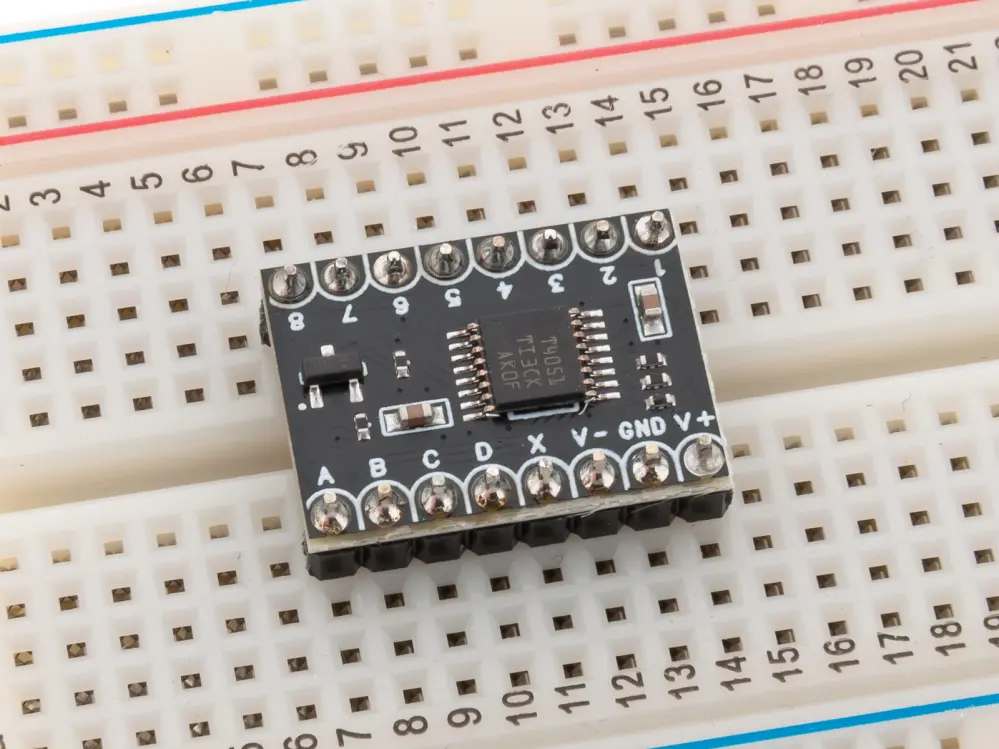

Analog multiplexermodul från Electrokit. Bygger på Texas Instruments TMUX4051 som är en förbättrade variant av den klassiska analoga multiplexern CD4051. TMUX4510 klarar av att switcha bipolära signaler (max ±12V) med logiksignaler ner till 3V utan externa nivåomvandlare. TMUX4051 har även lägre intern resistans, typiskt 60 ohm jämfört med 125 ohm för CD4051. Kortet har också en transistor monterad för att kunna invertera Enable-signalen, vilket möjliggör parallellkoppling av två kort för att kunna muxa eller demuxa upp till 16 kanaler. Kortet är normalt konfigurerat för 8 kanaler med Enable. När Enable inverteras genom att flytta lödbryggan på kortets baksida blir Enable istället ingång "D" och genom att skicka en 4-bitars adress kan man växla mellan 16 olika kanaler.
En analog multiplexer används t.ex. när man vill kunna läsa in flera analoga signaler till en AD-omvandlare eller för att skicka ut en analog signal till flera olika ställen. Multiplexern fungerar givetvis lika bra med digitala signaler och är bidirektionell.
Specifikationer:
- Matningsspänning: 5 - 24 V / ±2.5 - 12 V
- Intern resistans: 60 ohm (±2 ohm skillnad mellan kanaler)
- Max switchad ström: 10 mA
- Dimensioner: 20.5 x 15.5 x 7.5 mm
