Produktbeskrivning

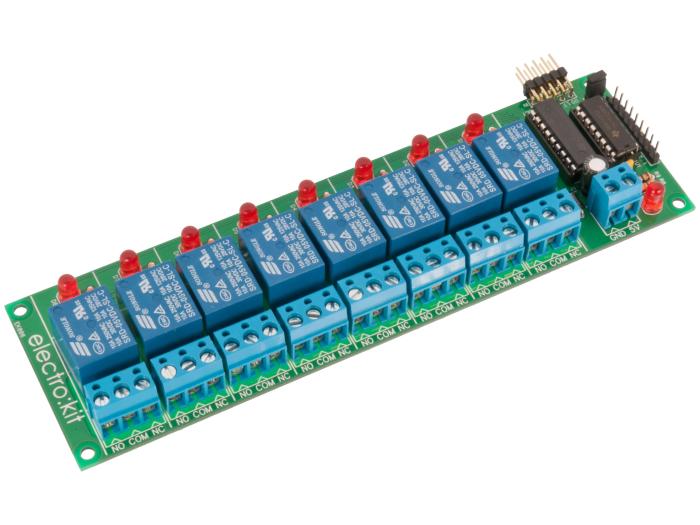

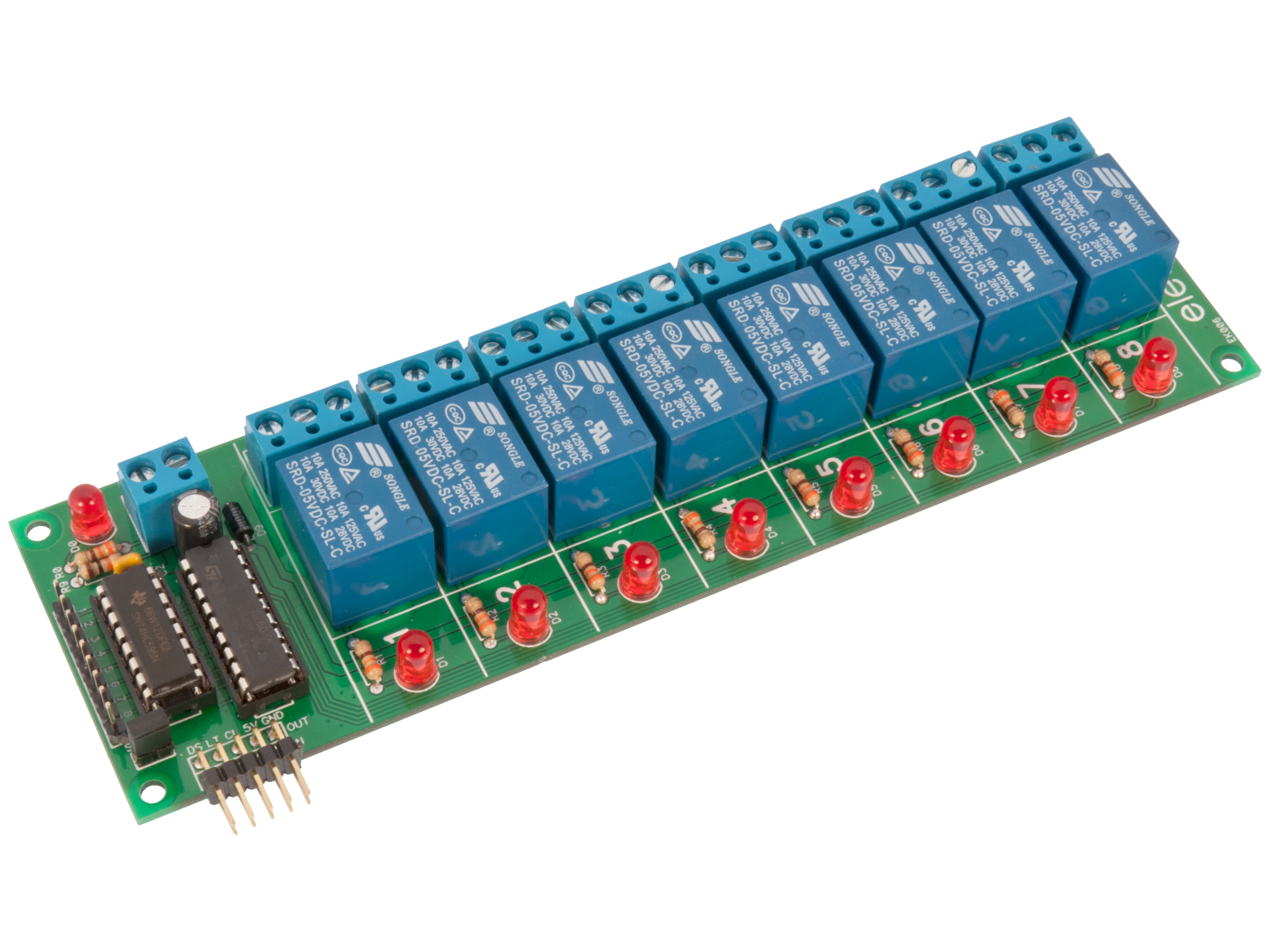

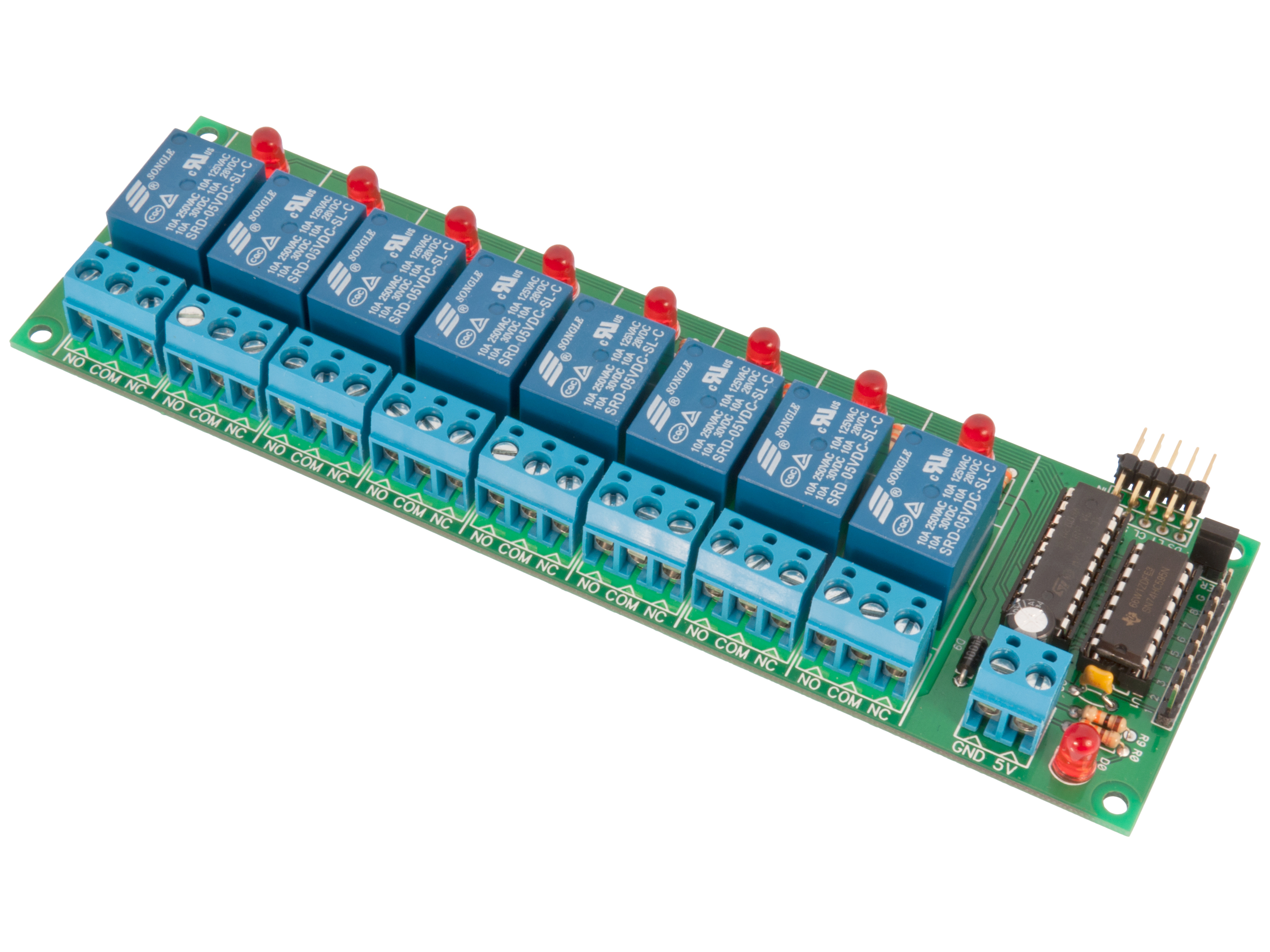

EK006 är ett reläkort med 8 SPDT-reläer som kan styras seriellt via ett skiftregister. Kortet ger ett enkelt sätt att ansluta flera reläer till en mikrokontroller och kräver endast tre styrsignaler (plus 5 V och jord). Reläerna kan även styras direkt (parallellt) genom att lämna JMP1 obyglad.
Flera reläkort kan anslutas i en kedja utan att fler anslutningar på mikrokontrollern behöver användas. Varje relä har en normalt öppen (NO) och en normalt sluten (NC) kontakt. När reläet är inaktivt är COM ansluten till NC. När reläet är aktivt är COM i stället ansluten till NO.

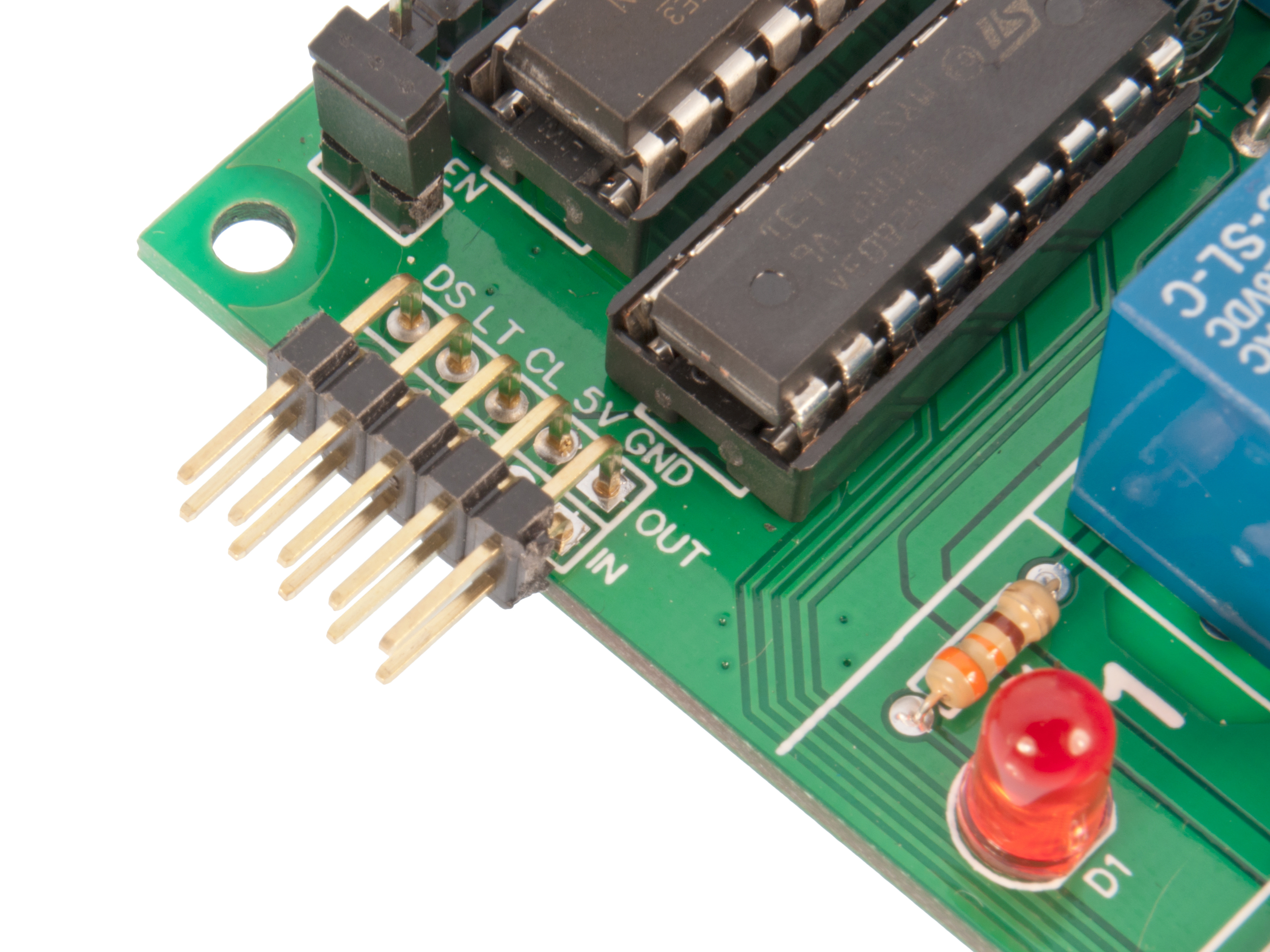

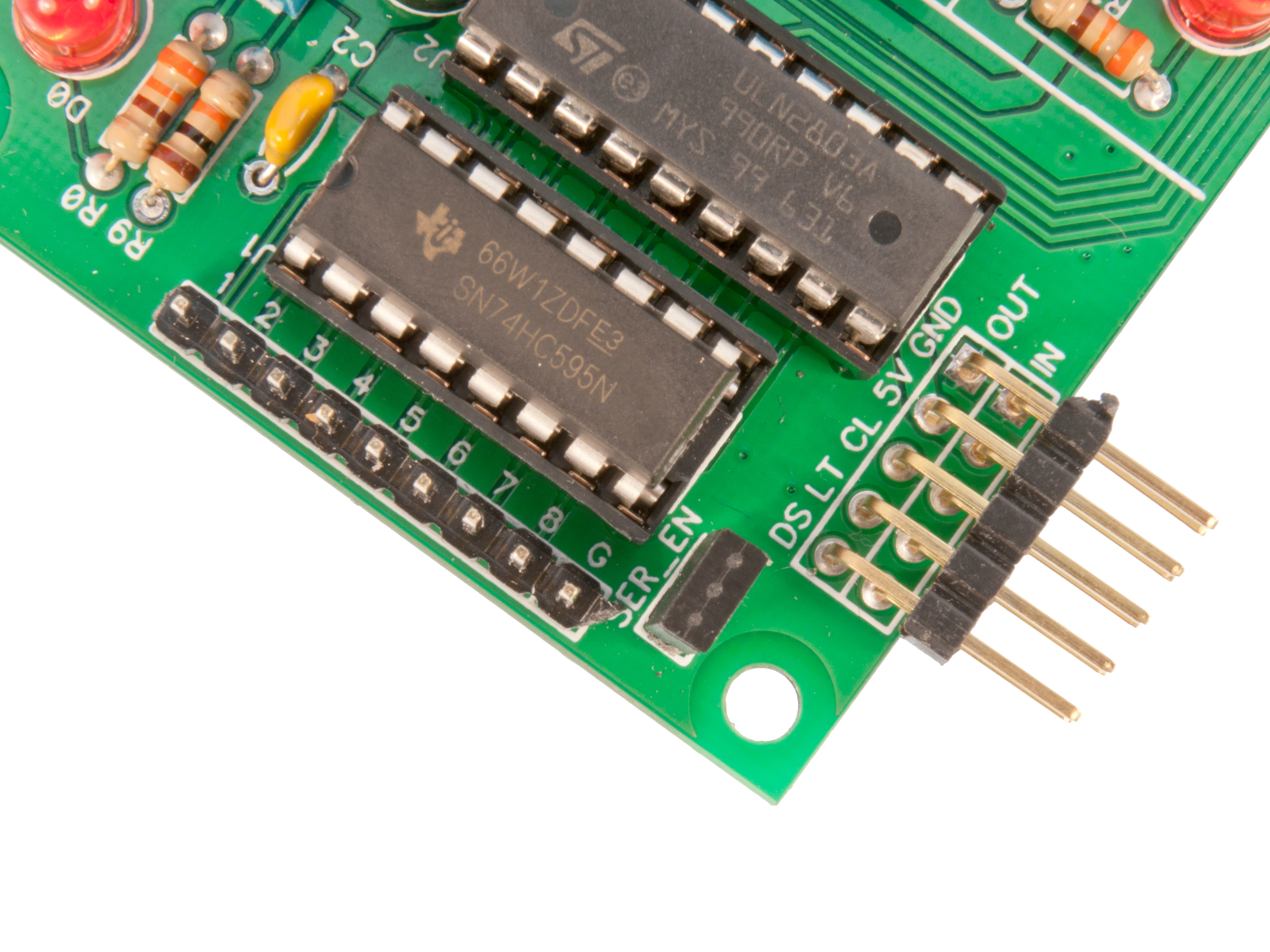

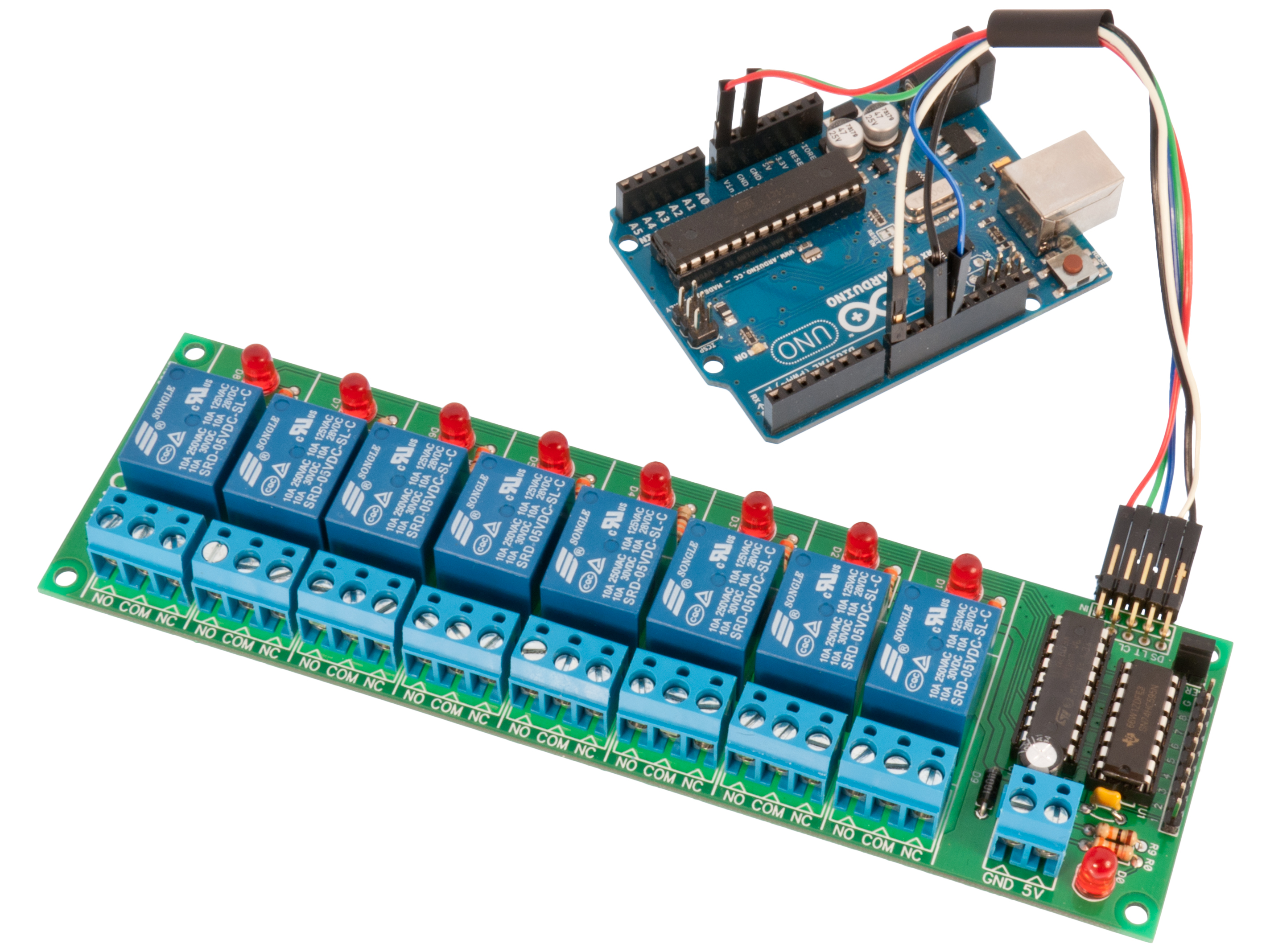

Reläkortet ansluts till en mikrokontroller med signalerna clock, data och latch. För mer information om hur signaleringen fungerar, se databladet för skiftregistret 74HC595.
Den seriella anslutningen har även 5 V och jord, som antingen kan användas för att driva mikrokontrollern från reläkortet eller för att driva reläkortet från mikrokontrollern.
Observera! Anslut inte matningsspänning till både VIN och 5 V på den seriella anslutningen samtidigt, eftersom detta kan skada reläkortet och/eller ansluten utrustning.
Specifikationer:
- Matningsspänning: 5 VDC
- Strömförbrukning: 720 mA (alla reläer aktiva)
- Reläkontakter: 10 A vid 250 VAC / 10 A vid 30 VDC
- Dimensioner: 50.8 × 171.45 mm
- Monteringshål: c-c 44.45 × 165.1 mm, Ø3.175 mm
VARNING! Denna byggsats kan arbeta med 230 VAC nätspänning. Spänningsförande delar blir då exponerade när kretskortet är anslutet till elnätet och beröring kan orsaka allvarlig personskada eller dödsfall.
Byggsatsen får endast monteras, provas och användas av personer med tillräcklig kunskap om elsäkerhet och arbete med nätspänning. Kretsen ska alltid vara frånkopplad från elnätet innan komponenter, anslutningar eller andra delar berörs eller ändras.
Efter färdigställande ska kretskortet monteras i en lämplig kapsling som förhindrar oavsiktlig beröring av spänningsförande delar. Iaktta stor försiktighet vid all anslutning, provning och användning.
