Produktbeskrivning

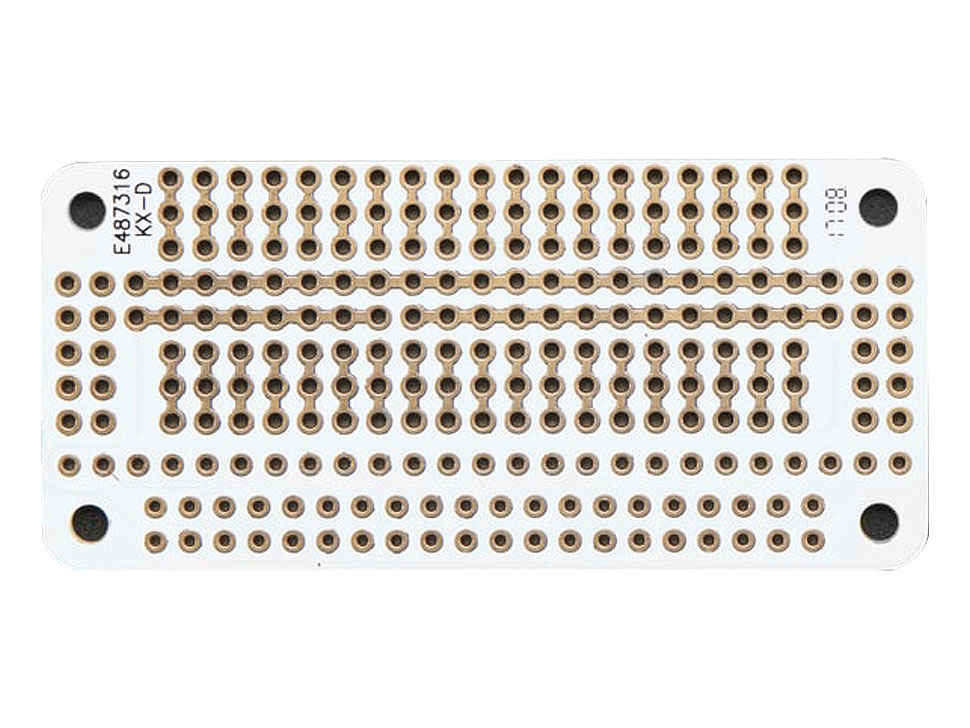

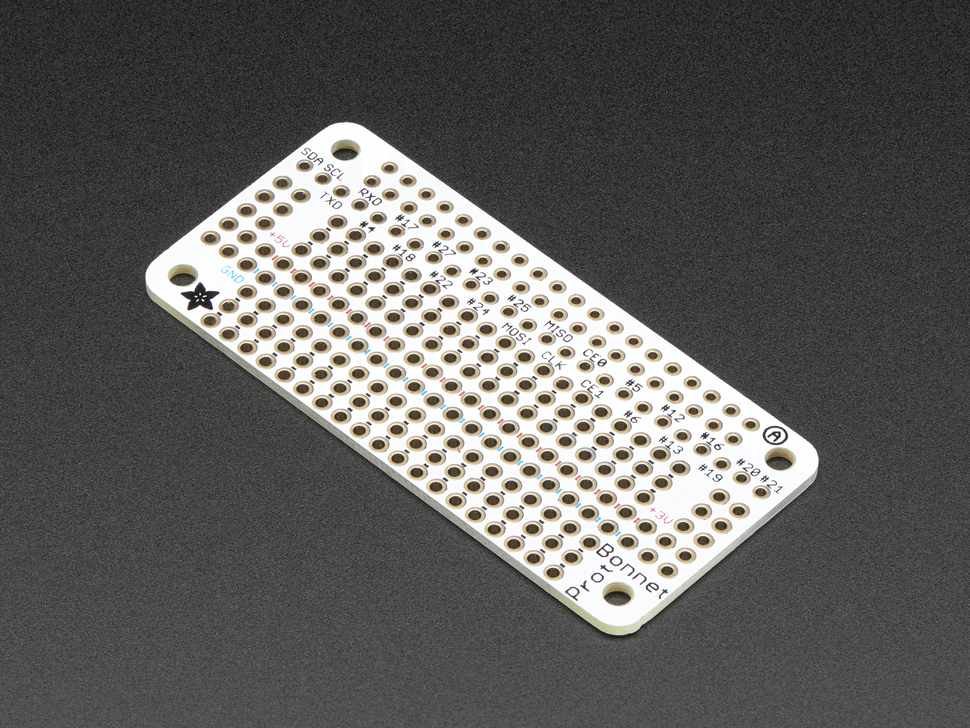

Prototypkort som gör det möjligt att bygga egna kretsar som monteras direkt ovanpå en Raspberry Pi Zero eller annan Raspberry Pi med 40-pin GPIO. Kortet har ett rutnät av lödhål med 2.54 mm delning kopparbanor som efterliknar ett kopplingsdäck. Det gör det enkelt att montera komponenter som IC-kretsar, motstånd, lysdioder och kontakter.

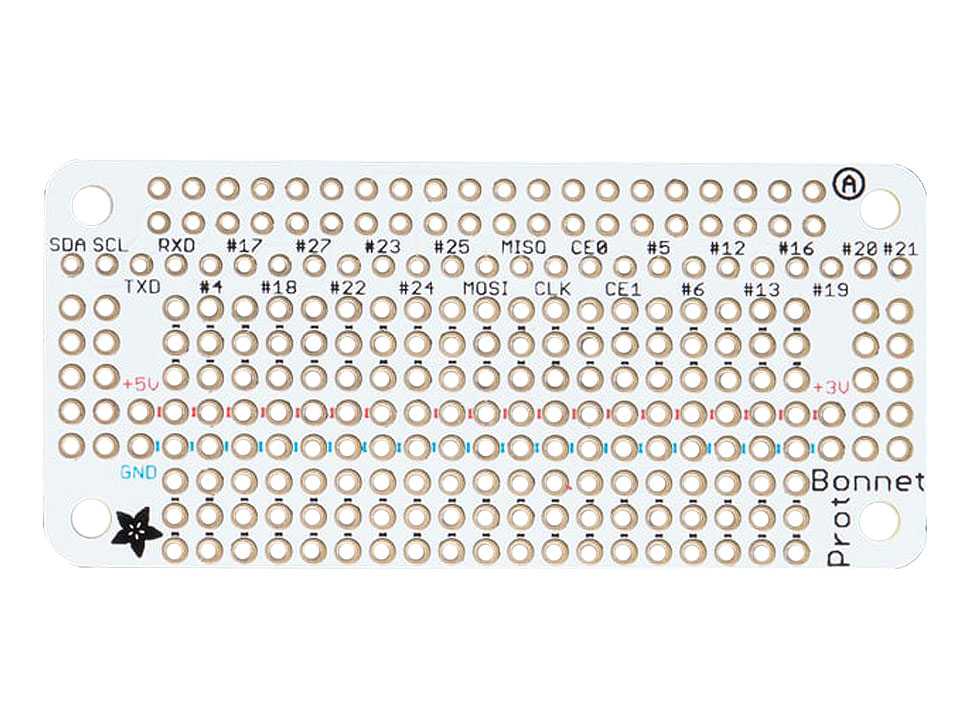

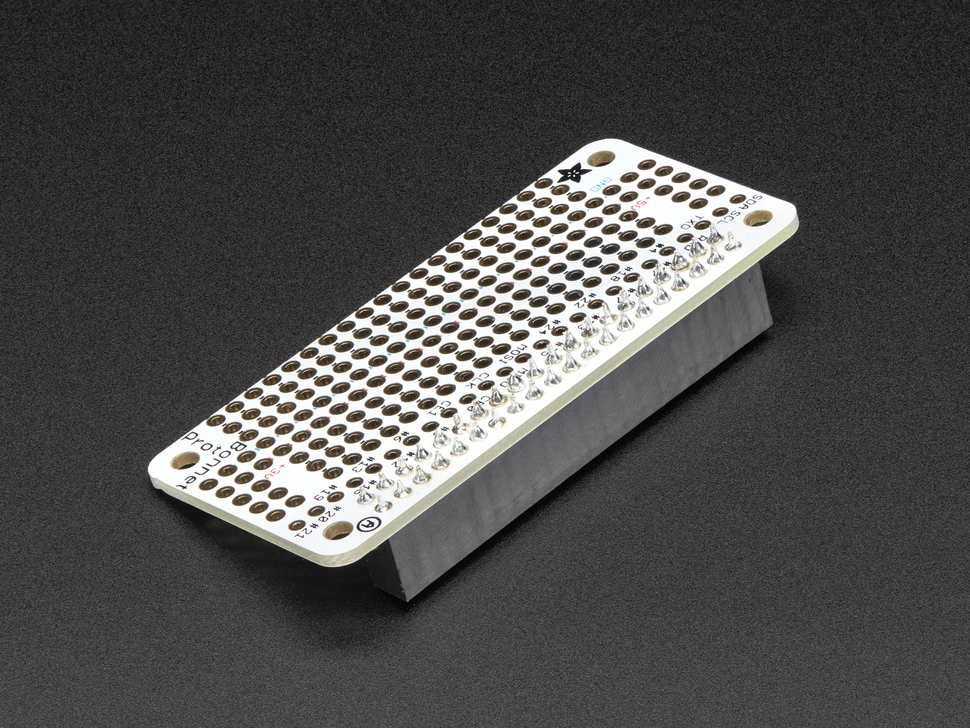

Kortet bryter ut nästan alla GPIO-pinnar och har långa matningsskenor för 3.3 V, 5 V och jord. Det förenklar konstruktion och kabeldragning. Kortet kan staplas tillsammans med andra HAT-kort. Levereras med 2x20-pin stiftlist (ej förmonterad).

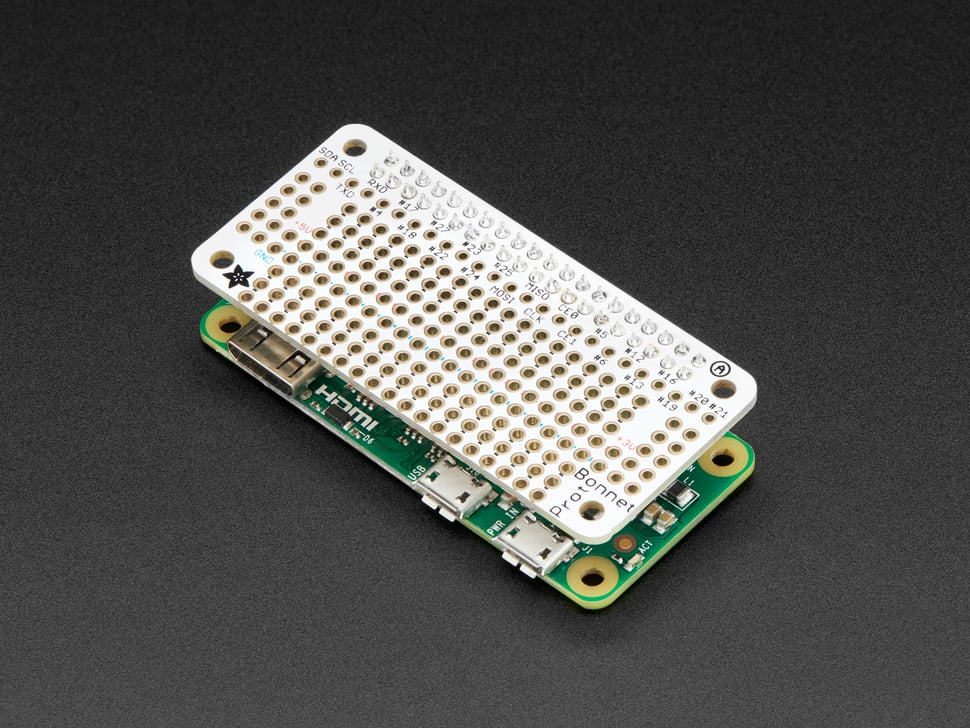

Designen är optimerad för Raspberry Pi Zero men kan även användas med andra Pi-modeller med 2×20-kontakt.
Specifikationer:
- Typ: Prototypkort för Raspberry Pi
- Pitch: 2.54 mm lödhål (kopplingsdäck-lik layout)
- GPIO: Bryter ut nästan alla Raspberry Pi-pinnar
- Matningsskenor: +3.3 V, +5 V och GND

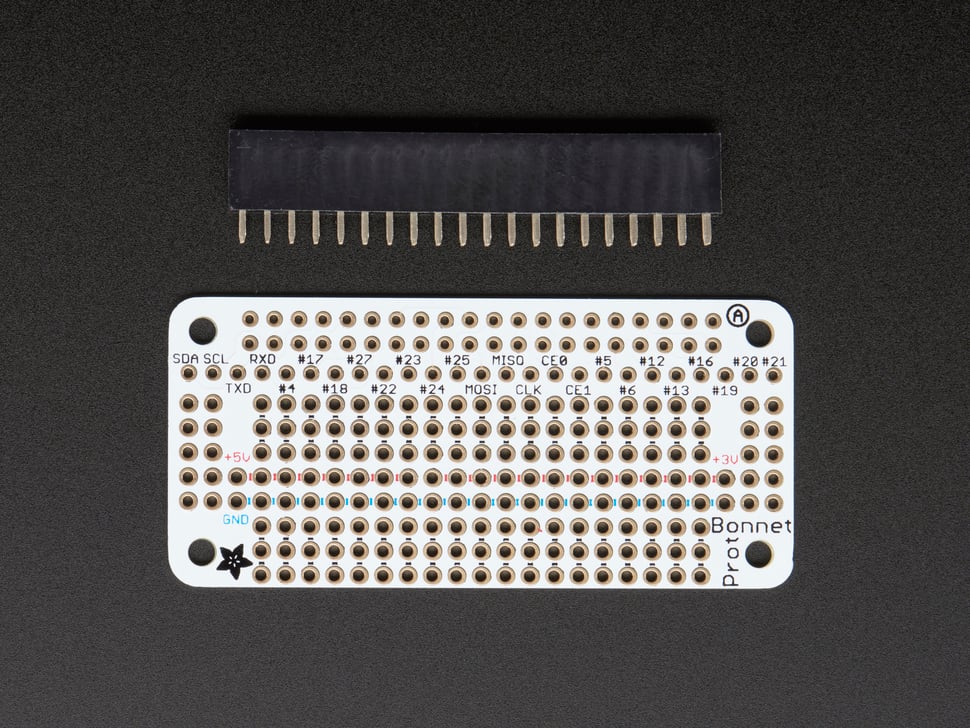

- Anslutning: 2×20 GPIO-header (medföljer, ej monterad)
- Kompatibilitet: Raspberry Pi Zero och andra Pi med 40-pin header
- Montering: Lödning krävs
- Dimensioner: ca 65 x 30 x 1.5 mm
