Produktbeskrivning
3-axlig accelerometer med IMU-sensorn LIS3DH. En kompakt Qwiic-anpassad accelerometer för mätning av rörelse, lutning och vibration i tre axlar, samt temperaturmätning och tre analoga ingångar. Kortet bygger på LIS3DH som är en strömsnål kapacitiv MEMS-accelerometer med 12-bitars upplösning och inbyggda funktioner för rörelsedetektering, orientering och knack-händelser. Det gör den lämplig för både prototyper och inbyggda system.
En extra ADC med tre ingångar och 10 bitars upplösning kan användas för att ansluta externa sensorer. Datan digitiseras och skickas med accelerometerdatan. En av ingångarna delas med temperatursensorn, och kan bara användas för externa signaler om man inte mäter temperatur. Spänningar till ADC bör hållas inom 0.8-1.6V, men ingångarna tål spänningar från 0V till matningsspänningen.

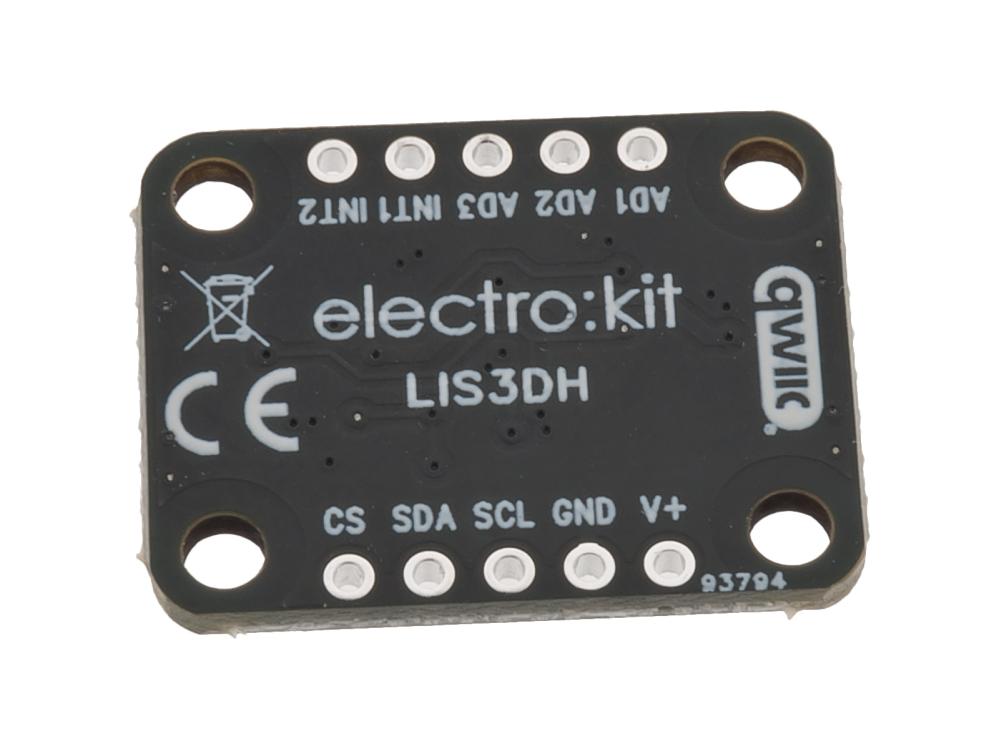

Modulen kan anslutas antigen via SPI eller I2C. Med Qwiic-anslutningarna kan sensorn ansluts utan lödning, vilket förenklar integration i sensorkedjor och utvecklingsmiljöer. Alla signaler finns även tillgängliga via utbrutna stiftanslutningar. Sensorn erbjuder flera mätområden och driftlägen, vilket möjliggör optimering för allt från energisnåla batteriapplikationer till mer dynamiska mätningar. Inbyggda funktioner som fritt-fall-detektering, orienteringsigenkänning och FIFO-buffert ger flexibilitet vid datainsamling och händelsebaserad logik.
Specifikationer:
- Sensor: LIS3DH treaxlig accelerometer
- Upplösning data ut: 16 bit
- Gränssnitt: I2C på kort (Qwiic med dubbla kontakter)
- Mätområden: ±2 g, ±4 g, ±8 g, ±16 g
- Drivspänning: 1.7 till 3.6 V
- Strömförbrukning: 2 uA
- I2C-adress: 0x19 (förvald) kan ändras till 0x18 med lödbrygga
- Driftlägen: Power-down, normal, low-power
- FIFO: 32 nivåer
- Funktioner: Rörelsedetektering, fri-fall-detektering, orientering (6D/4D), knack-detektering
- Temperatursensor: Inbyggd

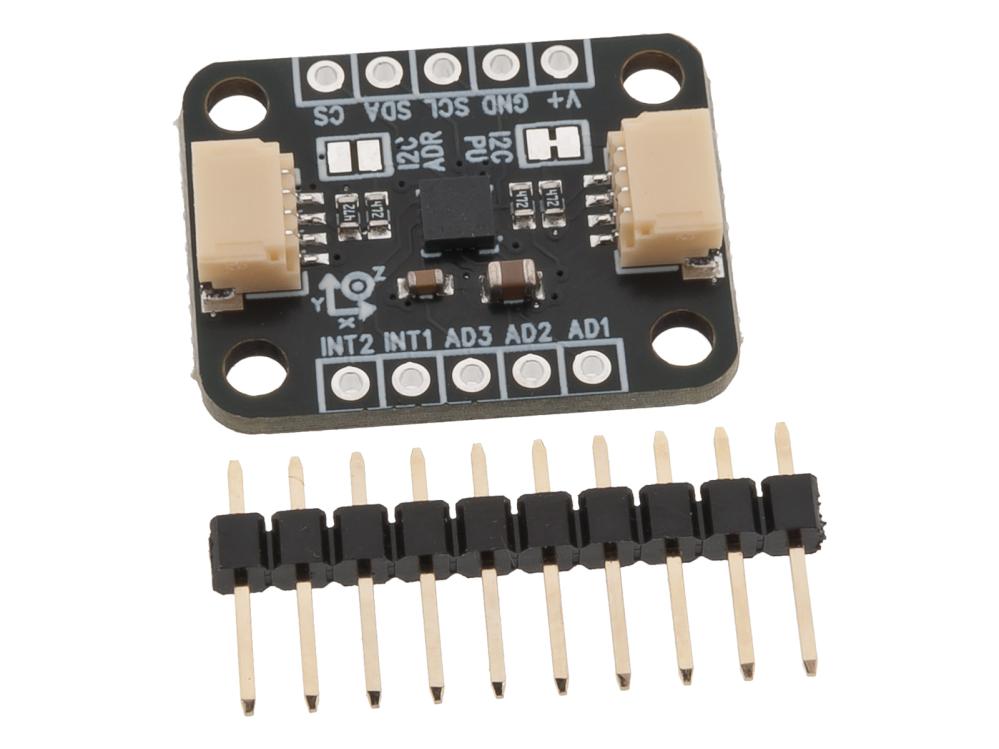

- Levereras med: Stiftlist (ej förmonterad)
- Dimensioner: 23 x 18 mm
- Extra: Inbyggd 3-kanal ADC med 10-bit upplösning
